Systèmes complets d’équipements de peinture en poudre : composants, coûts et guide de sélection pour les fabricants

Un système complet d’équipement de peinture en poudren’est pas une seule machine — c’est un système intégré. D’après mon expérience auprès des fabricants de mobilier métallique, d’armoires et de profilés en aluminium, j’ai constaté que la plupart des acheteurs se concentrent d’abord sur la cabine de pulvérisation ou le four de cuisson de façon isolée. Cependant, la véritable différence entre une ligne qui offre des résultats constants et une autre qui sous-performe réside dans la qualité de l’alignement entre le système de prétraitement, l’application de la poudre, la récupération de la poudre, le four de cuisson et le convoyeur. Lorsque ces composants sont mal coordonnés ou mal adaptés, même le pistolet de pulvérisation le plus avancé ne peut garantir une couverture uniforme, une bonne adhérence ou une durabilité à long terme. Ce guide vous présente l’architecture complète d’une ligne de peinture en poudre, les structures de coûts et des cadres d’évaluation pratiques afin que vous puissiez prendre une décision basée sur l’adéquation globale du système plutôt que sur les spécifications d’un seul équipement.

)

Qu’est-ce qu’un système complet d’équipement de peinture en poudre ?

Un système complet de peinture en poudre est une ligne de production automatisée ou semi-automatisée conçue pour appliquer des revêtements en poudre sèche sur des pièces métalliques grâce à la technologie électrostatique. Le système ne fonctionne pas de manière isolée — chaque étape alimente la suivante. La pièce passe par une séquence : préparation de surface (dégraissage et élimination des oxydes), application par pulvérisation électrostatique (où les particules de poudre chargées adhèrent au métal mis à la terre), collecte et récupération de la poudre (pour réduire les déchets et les coûts), cuisson thermique dans un four à température contrôlée, puis refroidissement avant expédition.

Ce qui distingue une ligne performante d’une ligne moyenne n’est généralement pas seulement la qualité des composants individuels, mais le degré de coordination entre eux. Par exemple, un système de prétraitement qui laisse une chimie de surface irrégulière provoquera des problèmes d’adhérence en aval — peu importe la précision de votre cabine de pulvérisation. De même, un système de récupération de poudre sous-dimensionné vous oblige à faire fonctionner la cabine à une vitesse d’air réduite, ce qui dégrade le motif de pulvérisation et l’uniformité de la couverture. C’est pourquoi les fournisseurs sérieux conçoivent toute la ligne comme un ensemble intégré, et non comme un assemblage de pièces standard.

Le système se compose généralement de six blocs fonctionnels majeurs : prétraitement (nettoyage de surface), application par pulvérisation (dépôt électrostatique), récupération de la poudre (contrôle environnemental et des coûts), cuisson (polymérisation thermique), refroidissement et convoyeur (déplacement des produits et gestion de la température), et commande électrique (surveillance et ajustement du processus). Comprendre le rôle de chaque bloc est essentiel pour prendre une décision qui répondra aux besoins de votre usine pendant 5 à 10 ans.

Pourquoi ce sujet d'achat est important

L’équipement de peinture en poudre représente un investissement en capital important — généralement de 80 000 à plus de 500 000 USD selon la complexité de la ligne, le volume de production et la personnalisation. Mais le coût réel ne se limite pas au prix d’achat. Les dépenses d’exploitation (électricité, poudre, main-d’œuvre, maintenance) dépassent souvent le coût de l’équipement en 3 à 5 ans. Si votre ligne est sous-dimensionnée ou mal adaptée à votre gamme de produits, vous subirez des goulets d’étranglement chroniques, une qualité irrégulière, un taux de rebut élevé et de la frustration chez les opérateurs. À l’inverse, un système surdimensionné gaspille de l’énergie et de l’espace au sol. La différence entre une ligne bien choisie et un mauvais choix peut représenter des dizaines de milliers d’euros par an en ressources gaspillées et en perte de productivité.

Plus important encore, le choix de votre système de peinture en poudre a un impact direct sur la qualité du produit et la compétitivité sur le marché. Pour les fabricants d’armoires et d’enceintes, la constance de la surface et la résistance à la corrosionsont incontournables. Pour les marques de mobilier d’extérieur, la durabilité et la finition esthétique sont des arguments de vente. Pour les producteurs de profilés en aluminium, l’uniformité du revêtement et le contrôle de l’épaisseur sont des spécifications critiques. Choisir un équipement qui ne correspond pas aux besoins réels de votre produit entraîne des retouches, des réclamations clients et nuit à la réputation de votre marque.

Comment nous avons évalué les fournisseurs

Sur la base de notre analyse de la manière dont les principaux fournisseurs d’équipements de peinture en poudre positionnent leurs solutions, et de notre expérience directe auprès des fabricants d’armoires métalliques, de mobilier et de profilés aluminium pour leurs décisions d’achat, nous avons élaboré ce guide selon une logique d’approvisionnement pratique. Notre évaluation porte sur : (1) la capacité d’intégration du système — si le fournisseur conçoit la ligne complète comme un ensemble interdépendant ; (2) le niveau de personnalisation — s’il adapte les configurations à votre produit, volume et contraintes d’installation ; (3) la compréhension du procédé — s’il maîtrise les exigences spécifiques du secteur comme les normes d’adhérence pour les armoires, la durabilité pour le mobilier d’extérieur ou la tolérance d’épaisseur pour les profilés aluminium ; (4) l’analyse du coût global — s’il vous aide à comprendre les dépenses d’exploitation à long terme, et pas seulement le prix de l’équipement ; et (5) l’exécution après-vente — s’il peut installer, calibrer, former et accompagner le système de façon fiable pendant les premiers mois critiques.

Composants clés d'une ligne de peinture poudre et leurs fonctions {#component-1}

Comprendre chaque bloc fonctionnel est la base pour une sélection intelligente des équipements. Laissez-moi expliquer ce que fait chaque étape et pourquoi elle est importante.

Système de prétraitement et préparation de la surface

C'est l'étape la plus sous-estimée dans le thermolaquage, et franchement, là où de nombreux projets échouent. Le système de prétraitement élimine les huiles, oxydes et contaminants de la surface métallique afin que la poudre puisse adhérer correctement et résister à la corrosion sur le long terme. Une ligne de prétraitement typique comprend des dégraissants (alcalins ou à base de solvant), des nettoyants acides ou alcalins, des étapes de rinçage et souvent l'application d'un revêtement de conversion (phosphate de fer, phosphate de zinc ou à base de zirconium).

La qualité du prétraitement détermine directement la durabilité du revêtement. Si la surface n'est pas suffisamment nettoyée, vous constaterez une mauvaise adhérence, une corrosion sous-jacente et une défaillance du revêtement en quelques mois. Ceci est particulièrement crucial pour les fabricants d'armoires et d'enceintes desservant des secteurs comme les télécommunications, la distribution d'énergie et le contrôle industriel, où la résistance aux intempéries et au brouillard salin est obligatoire. Pour les fournisseurs d'extrusion d'aluminium, le prétraitement est tout aussi essentiel car l'oxyde d'aluminium se forme naturellement à la surface, et si celui-ci n'est pas correctement éliminé et conditionné, la peinture poudre reposera sur une couche non adhérente.

De nombreuses usines négligent l'investissement dans le prétraitement car il est " caché " par rapport à la cabine de pulvérisation. Cependant, améliorer le prétraitement est souvent un investissement plus rentable que d'améliorer les pistolets de pulvérisation. Un système de prétraitement sophistiqué peut représenter 15 à 25 % du coût total de la ligne, mais il détermine si votre peinture poudre dure 5 ans ou 15 ans.

Cabine de pulvérisation et équipements d'application

La cabine de pulvérisation est l'endroit où le thermolaquage électrostatique[^4] est effectivement appliqué sur la pièce. Le système comprend généralement une enceinte de cabine (pour contenir le surplus de poudre et améliorer la qualité de l'air), des pistolets de pulvérisation électrostatiques (généralement 4 à 8 pistolets pour les petites et moyennes lignes), une alimentation haute tension (généralement 60 à 100 kV), et une cage de Faraday ou un système de déplacement des produits pour optimiser la couverture de pulvérisation.

La sophistication du système de pulvérisation varie considérablement. Les systèmes d'entrée de gamme utilisent des pistolets manuels ou fixes et comptent sur l'opérateur pour positionner correctement la pièce. Les systèmes intermédiaires utilisent des bras oscillants ou un positionnement par convoyeur pour automatiser la direction de pulvérisation. Les systèmes haut de gamme intègrent un contrôle intelligent des pistolets, un réglage automatique du motif et parfois des têtes de pulvérisation robotisées pour les géométries complexes.

Pour les fabricants d'armoires produisant des enceintes rectangulaires standard, une cabine bien conçue avec 4 à 6 pistolets et un positionnement par convoyeur permet généralement d'obtenir une couverture uniforme et une qualité de finition acceptable. Pour les fabricants de meubles aux formes irrégulières, plus de pistolets et un positionnement plus sophistiqué sont nécessaires. Pour l'extrusion d'aluminium, les lignes continues ou à grande vitesse nécessitent souvent des configurations à double cabine ou des batteries de pistolets multi-étages pour maintenir la cohérence de la couverture à des vitesses élevées.

Une remarque pratique : l'environnement de la cabine de pulvérisation est important. L'humidité, la vitesse de l'air, la pureté de l'air (teneur en poussière) et la température influencent toutes la déposition de la poudre. Une cabine avec un contrôle climatique insuffisant présentera des variations de finition même si les pistolets sont de haute qualité. C'est pourquoi l'intégration complète de la ligne inclut la prise en compte des systèmes climatiques de l'installation, et pas seulement du matériel de pulvérisation lui-même.

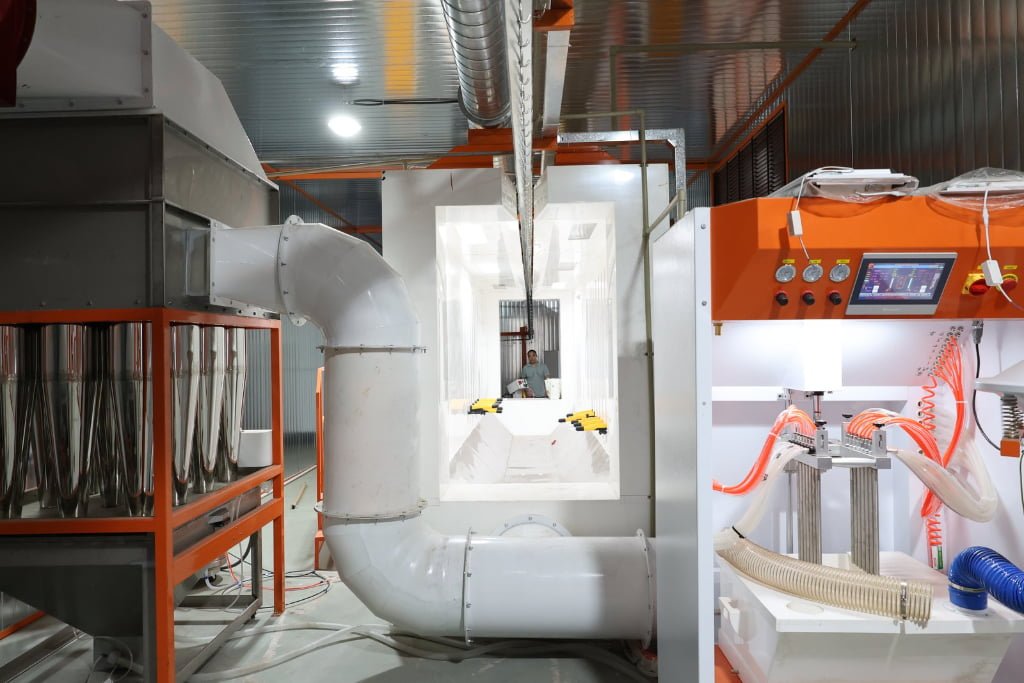

Système de récupération et de recyclage de la poudre

La poudre qui n'atteint pas la pièce est récupérée par le système de récupération. Cette poudre est soit recyclée dans la trémie (réutilisation), soit éliminée. Le système de récupération comprend généralement une hotte de collecte de poudre, un filtre à cartouche ou un séparateur cyclone, et une ligne de transport pneumatique qui ramène la poudre excédentaire vers une trémie tampon ou un silo à poudre.

La récupération de la poudre est essentielle pour deux raisons : le coût et la conformité environnementale. La poudre non récupérée représente une perte de matière — généralement 10 à 30 % de la consommation, selon l'efficacité de la cabine et le réglage des pistolets. Recycler cette poudre peut réduire le coût de la poudre de 15 à 25 %. Dans les régions où la réglementation environnementale est stricte (France, Europe, certaines parties de l'Asie), le rejet incontrôlé de poudre est sanctionné ou interdit, donc une récupération efficace est obligatoire, pas optionnelle.

L'efficacité de la récupération de la poudre dépend de la conception de la cabine, de la gestion du flux d'air, de la qualité des filtres et de la conception du système de transport. Un système de récupération mal conçu perd des particules fines de poudre dans l'échappement, réduisant à la fois les économies de coûts et la performance environnementale. C'est un autre système " caché " que les acheteurs sous-estiment souvent. Un système de récupération haute performance peut ajouter 5 à 10 % au coût de l'équipement mais peut économiser plus de 20 % sur la consommation de poudre dès la première année d'exploitation.

Four de cuisson et convoyeur de refroidissement

Le four de cuisson est l’endroit où la poudre thermodurcissable est chauffée et polymérisée pour former un revêtement dur et durable. Le four doit atteindre une température spécifique (généralement 180–220°C pour la plupart des poudres industrielles) et maintenir cette température pendant une durée précise (habituellement 10–30 minutes, selon la chimie de la poudre et l’épaisseur de la pièce) afin d’obtenir une cuisson complète.

Les fours sont chauffés par électricité (résistances), gaz (gaz naturel ou GPL), ou parfois par des systèmes combinés. Les fours chauffés au gaz sont généralement plus économiques pour un débit élevé, tandis que les fours électriques offrent une meilleure précision de température et une installation plus facile dans les sites sans infrastructure gaz. Le choix dépend de vos coûts énergétiques, du volume de production et de l’aménagement de votre site. Un four sous-dimensionné ou mal chauffé devient un goulot d’étranglement de production, tandis qu’un four surdimensionné gaspille de l’énergie.

L’uniformité de la température à l’intérieur du four est essentielle. Si un coin est plus froid que les autres, les pièces dans cette zone seront sous-cuites et sujettes à des défauts de revêtement. C’est pourquoi la conception du four — y compris les ventilateurs de circulation interne, la qualité de l’isolation, le positionnement des éléments chauffants et la gestion de l’humidité — affecte directement la qualité et la régularité du revêtement.

Après le four, les pièces doivent être refroidies. Un convoyeur de refroidissement ou une chambre de refroidissement évite le choc thermique et permet aux pièces d’atteindre une température de manipulation avant l’emballage. Sans refroidissement adéquat, les pièces chaudes peuvent être endommagées par les opérateurs, et les poudres sensibles à l’humidité peuvent développer des défauts de surface. Beaucoup de petites opérations négligent le refroidissement, mais c’est une étape finale nécessaire du système.

Système de contrôle et de surveillance

Les lignes modernes de poudrage incluent un système de contrôle électrique qui surveille la température du four, la vitesse du convoyeur, la pression de la cabine et d’autres paramètres critiques. Les systèmes simples utilisent des contrôles analogiques basiques et des thermostats. Les systèmes avancés utilisent API (automate programmable industriel)[^5] ou interfaces SCADA (supervision, contrôle et acquisition de données), permettant la surveillance en temps réel, le stockage des recettes, la journalisation des alarmes et l’exportation des données pour le suivi qualité.

Pour les petites opérations (faible volume, produits simples), des contrôles basiques sont acceptables. Cependant, pour les fabricants visant la régularité et la traçabilité — notamment ceux qui servent des secteurs réglementés ou exportent vers des marchés exigeants — un système de contrôle numérique vaut l’investissement. Il permet de documenter les paramètres de revêtement, de résoudre les problèmes de façon systématique et de prouver la conformité aux clients.

Comment la configuration des équipements varie selon le type de produit {#component-2}

Il n’existe pas de système de poudrage universel. La configuration optimale dépend de ce que vous revêtez. Permettez-moi de présenter trois scénarios courants issus de notre clientèle.

Exigences pour le revêtement des armoires et des boîtiers métalliques

Les fabricants d’armoires — produisant des boîtiers électriques, des racks de serveurs, des panneaux de contrôle et des produits similaires — privilégient la régularité de surface, la force d’adhésion et la résistance à la corrosion. Les pièces sont généralement rectangulaires, de taille modérée (0,3 m à 2 m), et produites en lots ou en flux continu.

Pour cette application, la ligne idéale comprend : un système de prétraitement robuste (au moins 6–8 étapes avec une couche de conversion au phosphate de zinc ou équivalent), une cabine de pulvérisation à 4–6 pistolets avec positionnement sur convoyeur pour garantir une couverture uniforme de toutes les surfaces (avant, arrière, côtés, dessus), un système de récupération de poudre bien réglé (car les surfaces d’armoires doivent être sans défaut), un four de cuisson au gaz ou électrique dimensionné pour gérer la charge thermique du lot, et une surveillance numérique basique (température, minuterie, alarmes).

Le débit typique pour les armoires est de 15–40 unités par heure, selon la taille. La ligne nécessite généralement 2–3 opérateurs (un pour le chargement du prétraitement, un pour le déchargement/finition, un pour la supervision de la cabine si semi-automatique). La fourchette d’investissement est généralement de 120 000 à 250 000 USD.

Une considération essentielle : les coins et arêtes des armoires tendent à attirer plus de poudre (effet Faraday), ce qui entraîne une accumulation plus épaisse et un risque de pontage (où la poudre forme un pont sur les arêtes vives). Une bonne géométrie de cabine et un positionnement adéquat des pistolets permettent de gérer cela. Certaines lignes avancées utilisent des techniques de réglage ou de blindage de cage de Faraday pour répartir la poudre plus uniformément.

Mobilier d’extérieur et finitions résistantes aux intempéries

Les fabricants de mobilier d’extérieur — produisant des chaises, tables, transats et cadres — privilégient la qualité esthétique de la finition, la durabilité en extérieur et la régularité des couleurs. Les pièces varient beaucoup en géométrie (tubes, profilés plats, assemblages soudés), taille (petite à grande), et matériau (acier, aluminium, parfois composite).

Pour le mobilier, la configuration de la ligne doit inclure : un prétraitement polyvalent capable de traiter à la fois l’acier et l’aluminium ; une cabine de pulvérisation multi-pistolets avec positionnement flexible (souvent systèmes à mouvement alternatif ou rotatif) pour couvrir les formes irrégulières ; une récupération de poudre à haute efficacité pour minimiser le surpulvérisation et le coût ; un four avec contrôle précis de la température (pour obtenir la finition lisse et fine attendue par les clients de mobilier) ; et souvent une étape de refroidissement avec manipulation douce pour éviter les bosses ou marques sur la surface finie.

Les lignes de meubles ont tendance à être plus lentes que les lignes d’armoires (10 à 30 unités par heure) car la géométrie est plus complexe et les attentes en matière de qualité de finition sont plus élevées. La ligne doit également permettre des changements de couleur efficaces : lors du changement de couleur, la cabine et le système de récupération doivent être soigneusement purgés pour éviter toute contamination. Cela nécessite une conception de cabine flexible et de bonnes pratiques de gestion de la poudre.

Pour les meubles d’extérieur, le choix de la poudre est également crucial. Poudres stables aux UV et résistantes au brouillard salin[^6] coûtent plus cher mais sont nécessaires si les produits sont utilisés dans des environnements côtiers ou exposés. Le choix de la poudre influence directement le système de revêtement : certaines poudres spéciales nécessitent des températures de cuisson légèrement plus élevées ou des temps de séjour plus longs, ce qui impacte la conception du four.

L’investissement pour des lignes de mobilier se situe généralement entre 150 000 et 320 000 EUR, selon la complexité et le niveau d’automatisation. De nombreux fabricants de mobilier d’extérieur apprécient également d’avoir une seconde cabine pour les couleurs spéciales, ce qui apporte de la flexibilité mais augmente l’emprise au sol et la consommation d’énergie.

Spécifications d’extrusion d’aluminium et de revêtement de précision

Les producteurs d’extrusions d’aluminium qui revêtent des profils continus (cadres de fenêtres, systèmes de portes, profilés structurels) ont des exigences très différentes. Les pièces sont longues, continues ou semi-continues, relativement fines, et souvent produites à haut débit. Le défi consiste à maintenir l’uniformité de l’épaisseur du revêtement sur toute la longueur et la largeur du profilé tout en travaillant à grande vitesse.

Pour les extrusions d’aluminium, la ligne idéale comprend : un système de prétraitement spécialisé conçu pour l’aluminium (souvent incluant un pré-rinçage, un nettoyage alcalin, une attaque acide et une conversion sans zirconium ni chrome), un système de pulvérisation continu ou à grande vitesse avec plusieurs pistolets positionnés au-dessus et en dessous du produit pour une couverture complète, un système de récupération de poudre très efficace (car le débit est élevé et la consommation de poudre importante), un grand four de cuisson thermiquement stable avec une bonne circulation d’air interne (pour obtenir une cuisson uniforme sur le profilé), et un contrôle précis de la vitesse pour maintenir un mouvement constant du convoyeur.

Le débit typique est de 50 à 150 mètres linéaires par heure, selon la largeur du profilé et la capacité du four. La ligne nécessite moins d’opérateurs (souvent seulement 1 à 2 pour le chargement/déchargement) car elle est largement automatisée. Cependant, elle exige un contrôle plus sophistiqué : synchronisation de la vitesse, gestion de la charge du four et surveillance de l’épaisseur sont essentiels.

Pour les extrusions d’aluminium, la tolérance d’épaisseur du revêtement est cruciale. De nombreuses spécifications exigent ±20 microns ou moins, ce qui impose une pression de pulvérisation constante, un positionnement précis des pistolets et une température de four stable. C’est pourquoi la conception de la cabine de pulvérisation et l’uniformité du four sont particulièrement importantes pour les lignes d’extrusion. Certains systèmes haut de gamme intègrent des équipements de mesure d’épaisseur (jauges à film humide ou fluorescence X) dans la ligne pour un retour qualité en temps réel.

L’investissement pour les lignes d’extrusion d’aluminium est généralement de 200 000 à 450 000 EUR, parfois plus si un fonctionnement continu et une surveillance avancée sont nécessaires. Le coût énergétique est également important car les lignes d’extrusion fonctionnent de longues heures.

Structure de coût d’une ligne de thermolaquage : ce qu’il faut prévoir dans votre budget {#structure-de-coût}

De nombreux fabricants se concentrent uniquement sur le prix d’achat des équipements, mais le véritable coût de possession et d’exploitation d’une ligne de thermolaquage est bien plus large. Voici la structure complète des coûts pour vous permettre de prendre une décision financière éclairée.

Coûts de l'équipement et de l'installation

C’est le coût le plus visible. Les prix des équipements varient fortement selon la taille de la ligne, la configuration et le niveau d’automatisation :

• Lignes petites/entrée de gamme : 80 000–150 000 EUR. Typiquement 3 à 4 pistolets, prétraitement basique (4 à 5 étapes), four de cuisson électrique, positionnement manuel ou semi-automatique. Adapté à la production par lots de 10 à 20 unités par heure.
• Lignes intermédiaires : 150 000–300 000 EUR. 5 à 8 pistolets, prétraitement complet (7 à 8 étapes), four à gaz ou électrique, positionnement sur convoyeur, contrôle PLC basique. Adapté à la production de 20 à 50 unités par heure.
• Lignes haut de gamme/sur mesure : 300 000–600 000+ EUR. Systèmes multi-cabines, prétraitement avancé avec recirculation ou nettoyage ultrasonique, grands fours à haute capacité, systèmes de pulvérisation robotisés, surveillance intégrée de l’épaisseur, contrôle numérique avancé. Pour applications à grand volume ou spécialisées.

Les coûts d’installation — transport, préparation des fondations, raccordements électriques et gaz, calibration — ajoutent généralement 10 à 20 % au prix de l’équipement. Pour les expéditions à l’étranger, la logistique, la douane et l’assemblage sur site peuvent augmenter encore le coût. Prévoyez large : si l’équipement coûte 200 000 EUR, prévoyez un budget total installé de 220 000 à 240 000 EUR.

La formation et l’étalonnage initial sont souvent inclus dans les packs d’équipement, mais parfois facturés séparément. Prévoyez 1 à 2 semaines de soutien technique sur site pour atteindre une production stable (généralement 5 000 à 15 000 USD supplémentaires).

Coûts d’exploitation (Énergie, Consommation de poudre, Main-d’œuvre)

C’est là que la plupart des acheteurs sous-estiment le coût total de possession. Les dépenses d’exploitation s’accumulent rapidement et dépassent souvent le coût de l’équipement en 3 à 5 ans.

Coût énergétique : Les lignes de peinture en poudre consomment beaucoup d’électricité (pour le système de pulvérisation, les ventilateurs, les convoyeurs, les commandes) et/ou du gaz (pour les fours de cuisson). Une ligne de taille moyenne fonctionnant 8 heures par jour consomme 50 à 150 kWh d’électricité et 20 à 80 mètres cubes de gaz par jour, selon la taille et la conception du four.

• Électricité : Au tarif industriel moyen (0,10–0,15 USD/kWh en France), prévoyez 4 000 à 18 000 USD par an.
• Gaz : Au tarif typique (0,003–0,008 USD par mètre cube), prévoyez 2 000 à 10 000 USD par an.

Un four chauffé au gaz est généralement 30 à 50 % plus efficace énergétiquement qu’un four électrique pour les applications à haut débit, mais nécessite une infrastructure de gaz. Les fours électriques sont plus simples à installer mais consomment plus d’énergie sur la durée. Pour une ligne à 250 000 USD fonctionnant en continu, les coûts énergétiques peuvent atteindre 15 000 à 25 000 USD par an. Sur 10 ans, cela représente 150 000 à 250 000 USD — comparable au prix d’achat de l’équipement.

Consommation de poudre : La consommation de poudre dépend de la surface à recouvrir et de l’efficacité de la cabine. La consommation typique est de 1 à 3 kg de poudre par mètre carré recouvert. Pour une ligne produisant 30 armoires par heure (en moyenne 2 m² chacune), prévoyez 60 à 180 kg/jour ou 15 000 à 45 000 kg par an.

Le coût de la poudre varie de 3 à 8 USD/kg selon la qualité et la couleur. Prévoyez 45 000 à 360 000 USD par an pour la poudre. Avec une bonne récupération de poudre (70 à 80 % de réutilisation), le coût effectif baisse d’autant. C’est pourquoi l’efficacité de récupération de la poudre est un investissement à fort impact.

Main-d'œuvre : Une ligne de peinture en poudre typique nécessite 2 à 4 opérateurs selon le niveau d’automatisation. Dans les économies développées, le coût de la main-d’œuvre est de 30 000 à 60 000 USD par opérateur et par an (avantages inclus). Pour une ligne avec 3 opérateurs en rotation, prévoyez 90 000 à 180 000 USD annuellement.

Coût d’exploitation combiné : Pour une ligne de taille moyenne, les dépenses annuelles d’exploitation (énergie + poudre + main-d’œuvre) varient généralement de 100 000 à 300 000 USD. Sur 10 ans, cela représente 1 000 000 à 3 000 000 USD, ce qui dépasse largement l’investissement initial dans l’équipement.

Coûts cachés : Maintenance, arrêts de production et gaspillage de poudre

Au-delà des coûts d’exploitation évidents, plusieurs dépenses moins visibles s’accumulent :

Maintenance et réparations : Les pistolets de pulvérisation s’usent et doivent être remplacés (500 à 1 500 USD chacun, généralement tous les 12 à 18 mois). Les éléments chauffants des fours se détériorent et doivent être remplacés. Les bandes transporteuses, moteurs et ventilateurs nécessitent une maintenance périodique. Prévoyez 5 à 10 % du coût de l’équipement annuellement pour la maintenance (10 000 à 30 000 USD pour une ligne intermédiaire).

Arrêts de production et perte de production : Lorsque la ligne tombe en panne, la production s’arrête et les pertes de revenus s’accumulent. Pour une ligne générant 100 000 USD de chiffre d’affaires par mois, même un arrêt imprévu d’une semaine coûte plus de 25 000 USD en ventes perdues. Un équipement fiable et un support fournisseur réactif peuvent éviter des arrêts catastrophiques, faisant du choix du fournisseur une véritable décision financière.

Pertes de poudre et rebuts : Même avec une bonne technique, une partie de la poudre est perdue lors du nettoyage de la cabine, des changements de couleur, des essais et d’une mauvaise adhérence (rebuts). Les pertes représentent généralement 5 à 15 % de la consommation. Une ligne consommant 30 000 kg/an peut gaspiller 1 500 à 4 500 kg — soit une perte annuelle supplémentaire de 4 500 à 36 000 USD. Un meilleur prétraitement, un réglage précis de la cabine et une formation des opérateurs réduisent considérablement ces pertes.

Conformité environnementale : Certaines régions exigent une élimination spécifique des poudres, des mises à niveau de la filtration de l’air ou un traitement des effluents. Prévoyez un budget de 2 000 à 10 000 USD par an pour la conformité, selon la réglementation locale.

Coût total de possession : Pour une ligne à 250 000 USD sur 10 ans, le coût total de possession réaliste est généralement de 1 500 000 à 2 500 000 USD. Cela signifie que l’achat de l’équipement ne représente que 10 à 17 % du coût réel. L’implication : investir un peu plus au départ dans un système plus efficace, fiable et mieux adapté est généralement rentabilisé en 2 à 3 ans grâce à la réduction des coûts d’exploitation et des arrêts.

Facteurs clés à évaluer lors du choix d’un équipement de poudrage {facteurs-d’évaluation}

En gardant la structure des coûts à l’esprit, voici les facteurs pratiques à évaluer lors de la comparaison des fournisseurs et des configurations de ligne.

Exigences de volume de production et de vitesse de ligne

Définissez d’abord clairement votre objectif de production. N’estimez pas vaguement — quantifiez-le précisément. Combien de pièces par heure ? Quel est le volume de pointe à gérer ? Le volume augmentera-t-il significativement dans les 3 à 5 prochaines années ?

Sous-dimensionner la ligne est une erreur fréquente. Une ligne capable de produire 25 unités par heure alors qu’il en faut 40 devient un goulot d’étranglement chronique, obligeant à faire des heures supplémentaires, à ajouter une deuxième équipe ou même à sous-traiter. Une ligne légèrement surdimensionnée coûte bien moins cher qu’un manque chronique.

À l’inverse, le surdimensionnement gaspille du capital et de l’énergie. Une ligne dimensionnée pour 100 unités par heure alors que vous n’en avez besoin que de 30 est inefficace. Travaillez avec les fournisseurs pour dimensionner correctement le système en fonction d’objectifs de volume réalistes et documentés.

Normes de qualité de surface et de régularité du revêtement

Définissez ce que signifie " bon revêtement " pour vos produits. Précisez :

• Tolérance d’uniformité de la couleur (par exemple, ±5 unités Delta-E dans l’espace colorimétrique CIELAB[^7], ou correspondance visuelle sous lumière standard).
• Niveau de brillance (mat, satiné, brillant ou très brillant).
• Tolérances de défauts de surface (peau d’orange, coulures, surépaisseurs, sous-polymérisation, sur-polymérisation).
• Norme d’adhérence (par exemple, test d’adhérence par quadrillage ASTM B733 ou ISO 2409).
• Exigence de résistance à la corrosion (par exemple, brouillard salin ASTM B117, 500 heures ou 1 000 heures).

Différentes applications ont des seuils différents. Une armoire destinée à un abri télécom peut nécessiter une adhérence de classe SA (excellente) selon ASTM B733, tandis que le mobilier d’extérieur peut être acceptable en classe C ou B. Ces normes influencent directement la conception de la ligne : profondeur de prétraitement, température de cuisson, temps de séjour et réglage de la cabine doivent tous soutenir le niveau de qualité spécifié.

Demandez aux fournisseurs de démontrer que leur système peut répondre de manière constante à vos normes définies. N'acceptez pas de promesses vagues. Demandez des échantillons provenant de leurs clients de référence avec votre type de produit exact (ou le plus proche possible).

Contraintes d’espace et intégration avec les lignes existantes

Physiquement, où la ligne va-t-elle s’installer ? Mesurez l’espace disponible en longueur, largeur et hauteur. Prenez en compte :

• Système de prétraitement (généralement 8–15 m de long, selon les étapes).
• Cabine de pulvérisation (généralement 3–5 m de long).
• Four de cuisson (généralement 4–8 m de long, selon le temps de séjour cible et la vitesse du convoyeur).
• Section de refroidissement (généralement 2–3 m).
• Espace de manutention des matériaux (zones de chargement/déchargement, stockage, produits finis).

L’espace total au sol pour une ligne petite à moyenne est souvent de 25–40 m de long et 4–6 m de large. Si votre installation est limitée, vous pourriez avoir besoin d’une configuration plus compacte (prétraitement plus court, température de four plus élevée pour réduire le temps de séjour, empilement vertical dans certains cas). Les conceptions compactes coûtent généralement plus cher et peuvent réduire l’efficacité, donc planifiez en conséquence.

Considérez également l’intégration avec les équipements existants. Si vous disposez déjà d’une opération de peinture ou de revêtement, la nouvelle ligne peut-elle être positionnée pour partager les utilités (électricité, gaz, extraction) ? Les produits finis peuvent-ils circuler facilement vers l’expédition ? Ces considérations logistiques n’affectent pas directement la performance de l’équipement mais ont un impact majeur sur le coût d’installation, la sécurité des travailleurs et le flux opérationnel.

Efficacité énergétique et coûts d’exploitation à long terme

Comparez attentivement les spécifications de consommation d’énergie. Demandez les spécifications pour :

• Consommation d’énergie du four (kWh pour l’électrique, m³ de gaz pour le chauffage au gaz) par kilogramme de poudre appliquée.
• Efficacité de la gestion de l’air de la cabine (CFM requis pour une qualité de pulvérisation constante).
• Puissance nominale du moteur du convoyeur.

Un four plus efficace (meilleure isolation, flux d’air optimisé, ventilateurs à vitesse variable) peut ajouter 10 000–20 000 EUR au coût initial mais économiser 3 000–8 000 EUR par an en énergie. Sur 10 ans, cela représente un gain net de 10 000–60 000 EUR.

De même, l’efficacité de récupération de la poudre est un facteur majeur du coût à long terme. Un système de récupération qui réutilise 80 % de la poudre de surpulvérisation est bien supérieur à un système qui réutilise 60 %, même s’il coûte plus cher au départ. Demandez aux fournisseurs les spécifications d’efficacité de récupération de la poudre et vérifiez-les auprès des clients de référence.

Comment sélectionner le bon équipement : un cadre d’évaluation étape par étape {#selection-framework}

Voici un processus pratique pour évaluer systématiquement les fournisseurs et les configurations.

Étape 1 : Définir votre cahier des charges

Avant de contacter un fournisseur, rédigez vos propres exigences par écrit :

• Spécifications du produit : matériau (acier, aluminium, autre), taille/poids typique, géométrie (simple ou complexe).
• Objectifs de qualité : couleur du revêtement, brillance, norme d’adhérence, exigence de résistance à la corrosion.
• Volume de production : pièces par heure, volume annuel total, croissance prévue sur 3 à 5 ans.
• Contraintes d’installation : espace disponible au sol, hauteur sous plafond, utilités (phase/voltage électrique, disponibilité du gaz), infrastructure existante.
• Budget : fourchette de coût de l’équipement, limite totale de capex.
• Calendrier : quand souhaitez-vous démarrer la production ?

Ce document devient votre grille d’évaluation. Il impose de la clarté et empêche les fournisseurs de vous convaincre d’adopter des configurations inadaptées.

Étape 2 : Identifier 3 à 5 fournisseurs potentiels

Recherchez des fournisseurs ayant une expérience avérée dans votre secteur. Recherchez :

• Clients de référence publiés dans votre catégorie de produits (armoires, mobilier, profilés, etc.).
• Certifications ISO[^8] (ISO 9001 qualité, ISO 14001 environnement) indiquant une standardisation professionnelle.
• Présence en France ou volonté de soutenir des installations internationales.
• Preuve de capacité de conception sur mesure, et pas seulement des machines de catalogue standard.

Demandez des brochures, des fiches techniques, et sollicitez 2 à 3 clients de référence que vous pouvez contacter directement. Un fournisseur qui refuse de fournir des références est un signal d’alerte.

Étape 3 : Comparaison des propositions techniques

Demandez à chaque fournisseur une proposition technique détaillée répondant à votre cahier des charges. Les propositions doivent inclure :

• Schéma d’implantation du système montrant l’empreinte de la ligne, la hauteur, l’agencement des équipements.
• Diagramme de flux de procédé : déplacement des matériaux, chronologie, séquence des opérations.
• Spécifications pour chaque composant principal : cabine de pulvérisation (nombre de pistolets, méthode de positionnement), four (méthode de chauffage, capacité, plage de température, isolation), convoyeur (plage de vitesse, capacité de charge), prétraitement (nombre d’étapes, chimie), système de contrôle (type de PLC, capacité de surveillance).
• Garanties de performance : débit (unités/heure), uniformité du revêtement (tolérance de couleur, cohérence du brillant), consommation d’énergie (kWh/jour ou gaz/jour estimé).
• Détail du prix : équipements, installation, formation, garantie des pièces de 12 mois.
• Calendrier : fabrication (semaines), expédition (jours), installation (jours), mise en service (jours).

Comparez les propositions côte à côte. Ne vous concentrez pas uniquement sur le prix. Un système 20% moins cher qui ne répond pas à vos objectifs de qualité ou de débit n’est pas une bonne affaire.

Étape 4 : Appels aux clients de référence

Contactez au moins 2 clients de référence pour chaque fournisseur finaliste. Demandez :

• La ligne fonctionne-t-elle comme spécifié ? Atteint-elle vos objectifs de production et vos standards de qualité ?
• Quelle a été votre expérience lors de l’installation et de la mise en service ? Des problèmes inattendus ?
• Le fournisseur est-il réactif aux demandes de service et aux pièces détachées ?
• Quel entretien avez-vous dû effectuer ? Des réparations majeures ?
• Si c’était à refaire, choisiriez-vous le même fournisseur et le même système ?
• Quels conseils donneriez-vous à un nouvel acheteur envisageant ce fournisseur ?

Ces conversations sont inestimables. Elles révèlent des performances réelles souvent absentes des fiches techniques.

Étape 5 : Visite d’usine

Si possible et si le fournisseur vous invite, visitez leur usine ou la ligne en fonctionnement d’un client de référence. Observez :

• Fonctionnement de la cabine de pulvérisation : la couverture du revêtement est-elle uniforme ? Y a-t-il des ponts ou des zones non couvertes ?
• Qualité du prétraitement : les pièces qui en sortent semblent-elles correctement nettoyées ?
• Interaction de l’opérateur : les travailleurs semblent-ils à l’aise pour utiliser le système ? Est-il intuitif ?
• Fiabilité de la ligne : y a-t-il des problèmes de maintenance évidents, des connexions lâches, des signes de mauvaise qualité de fabrication ?
• Impression générale : s'agit-il d'un système conçu de manière professionnelle ou d'un assemblage précipité de pièces ?

Une visite d'usine révèle souvent plus que les spécifications écrites. Vous verrez comment le fournisseur construit réellement l'équipement et s'il accorde de l'importance aux détails.

Étape 6 : Négocier les termes et conditions

Une fois que vous avez sélectionné un fournisseur, négociez :

• Prix fixe avec périmètre de travail clair (ce qui est inclus, ce qui est en supplément).
• Modalités de paiement (généralement 30% d'acompte, 50% à l'expédition, 20% après mise en service réussie).
• Période de garantie (généralement 12 mois pour les pièces, 24 mois pour la main-d'œuvre sur les composants critiques).
• Disponibilité et tarification des pièces de rechange (essentiel pour le support à long terme).
• Engagement de formation : combien de jours de support sur site ? Qu'est-ce qui est inclus (formation des opérateurs, formation à la maintenance, dépannage) ?
• Garanties de performance : que se passe-t-il si la ligne ne répond pas aux spécifications ? Solutions (ajustement de l'équipement, remplacement, avoir) ?

Un fournisseur professionnel doit être à l'aise pour discuter clairement de ces conditions. Des réponses vagues ou évasives sont préoccupantes.

Étape 7 : Plan de support après-vente

Avant de signer, convenez d'un plan de support pour les 6 à 12 premiers mois d'exploitation :

• Mise en service : combien de jours sur site ? Qu'est-ce qui sera calibré et testé ?
• Premières séries de production : le fournisseur aidera-t-il à régler le système pour vos produits spécifiques ?
• Dépannage : à quelle vitesse le fournisseur répondra-t-il aux questions ou problèmes ? Support téléphonique ? Vidéo à distance ? Visite sur site ?
• Pièces de rechange : quelles pièces seront fournies ? Quel est le délai pour des pièces supplémentaires ?
• Formation des opérateurs : combien de membres du personnel peuvent être formés ? Qu'est-ce qui est couvert (fonctionnement de base, nettoyage, dépannage) ?

La qualité du support après-vente compte souvent plus que l'équipement lui-même, car même les systèmes bien conçus nécessitent un réglage approprié et une bonne familiarité des opérateurs pour fonctionner de manière optimale.

![Pretreatment system with multiple stages and rinsing stations]()

Calendrier de mise en œuvre : De la consultation initiale à la production et au support continu {#implementation-timeline}

Comprendre le calendrier est essentiel pour la planification. Voici un planning réaliste pour l'achat et le déploiement typique d'une ligne de poudrage de taille moyenne.

Mois 1–2 : Évaluation des besoins et sélection du fournisseur

Vous passerez 4 à 8 semaines à définir les exigences, contacter les fournisseurs, recevoir des propositions et faire votre choix de fournisseur. Cette phase est cruciale : la précipiter conduit à de mauvaises décisions. Prévoyez du temps pour une évaluation approfondie.

Mois 2–3 : Finalisation du contrat et de la conception

Une fois le fournisseur sélectionné, vous signerez un contrat, verserez un acompte (généralement 30%), et l’équipe d’ingénierie du fournisseur finalisera la conception du système. Cela inclut :

• Dessins détaillés en 3D CAO de la ligne complète.
• Sélection finale des composants (pistolets de pulvérisation, éléments de four, moteurs, commandes).
• Exigences en matière de services électriques et de gaz confirmées.
• Plan d’installation élaboré avec votre équipe de site.

Cette phase prend généralement 2 à 4 semaines. Certaines décisions de conception peuvent nécessiter votre avis (par exemple, préférence de chauffage du four, conception de l’interface du système de contrôle), donc restez impliqué.

Mois 3–6 : Fabrication et approvisionnement des équipements

Le fournisseur fabrique le système. La durée dépend de la complexité et du carnet de commandes du fournisseur, mais généralement 6 à 10 semaines pour une ligne de gamme moyenne. Pendant cette phase :

• Les composants sont fabriqués et testés individuellement.
• L’assemblage final et les tests d’acceptation en usine (FAT) ont lieu dans les locaux du fournisseur.
• Vous (ou votre représentant) pouvez assister au FAT pour confirmer que le système répond aux spécifications.
• L’expédition est organisée et la logistique coordonnée.

Certains fournisseurs proposent un FAT virtuel (documentation vidéo) si le déplacement n’est pas possible, bien que le FAT sur site soit préférable pour l’assurance qualité.

Mois 6–7 : Préparation à l’expédition et à l’installation

La ligne est expédiée à votre site. L’expédition internationale prend généralement 3 à 4 semaines par voie maritime. À l’arrivée :

• L’équipe de votre site prépare l’emplacement d’installation : fondations, utilités, dégagements de sécurité.
• Les raccordements électriques et gaz sont réalisés par des entrepreneurs agréés (votre responsabilité dans la plupart des cas).
• L’équipe d’installation du fournisseur arrive pour assembler et positionner les équipements.

L’installation prend généralement 1 à 2 semaines sur site, selon la complexité de la ligne et la préparation de l’installation.

Mois 7–8 : Mise en service et formation des opérateurs

Une fois installée, le technicien du fournisseur met en service (démarre et calibre) le système :

• Des vérifications électriques et mécaniques sont effectuées.
• Les dispositifs de sécurité et arrêts d’urgence sont testés.
• La chimie du prétraitement est équilibrée.
• La cabine de pulvérisation est calibrée (positionnement du pistolet, pression d’air, tension).
• Le profil de température du four est cartographié et ajusté.
• La vitesse et la synchronisation du convoyeur sont réglées.
• Les opérateurs sont formés à l’exploitation quotidienne, à la maintenance, au dépannage et à la sécurité.

La mise en service prend généralement 2 à 3 semaines. Il s’agit d’un travail intensif, et la qualité de la mise en service a un impact significatif sur la performance à long terme.

Mois 8–9 : Premiers essais de production et réglages

Vous commencez à faire passer vos produits réels sur la ligne. Le technicien du fournisseur (ou une équipe de support à distance) surveille les premières productions :

• Des échantillons de produits sont inspectés pour la qualité du revêtement (couleur, brillance, adhérence, défauts).
• Les paramètres du procédé (pression de pulvérisation, température/humidité de la cabine, température du four, temps de passage) sont ajustés en fonction des retours sur les échantillons.
• Les procédures opératoires sont affinées.
• Les recettes de poudre et les schémas de pulvérisation sont optimisés pour la géométrie spécifique de votre produit.

---

[^1] : Le procédé d’application d’un revêtement en poudre sèche sur des pièces métalliques par dépôt électrostatique, thermodurcissable, puis cuisson au four.
[^2] : La science du comportement et de l’attraction des charges électriques, fondamentale pour comprendre comment les particules de poudre chargées adhèrent au métal mis à la terre dans les cabines de pulvérisation.
[^3] : Processus chimique ou électrochimique provoquant la détérioration du métal ; sa prévention est essentielle pour la durabilité à long terme du revêtement et la longévité du produit.
[^4] : Méthode d’application où des particules chargées sont pulvérisées électrostatiquement sur des objets mis à la terre, permettant une couverture uniforme sans liquides ni solvants.
[^5] : Système de contrôle industriel informatisé qui surveille les entrées et gère les sorties pour les processus de fabrication automatisés dans les équipements de poudrage.
[^6] : Revêtements conçus pour résister à la décoloration et à la détérioration dues à l’exposition aux rayons ultraviolets, essentiels pour le mobilier d’extérieur et les applications résistantes aux intempéries.
[^7] : Modèle international d’espace colorimétrique définissant les couleurs selon la clarté, les dimensions rouge-vert et jaune-bleu pour une spécification précise des couleurs.
[^8] : Organisation internationale de normalisation volontaire établissant des spécifications pour la gestion de la qualité, la responsabilité environnementale et les processus industriels.
