Solution aux défauts de bord lors du procédé de peinture en poudre : causes fondamentales, diagnostics et stratégies d’optimisation

Lorsque la poudre atteint le bord d’une pièce pendant pulvérisation électrostatique[^1], quelque chose ne va souvent pas. Le revêtement s’accumule soit trop épais, laisse des zones nues, ou tombe complètement. Si vous exploitez une ligne de peinture en poudre et constatez régulièrement ces défauts de bord, vous n’êtes pas seul — mais la bonne nouvelle est que la plupart des problèmes de bord ne sont en réalité pas des problèmes de pistolet.

The real issue: Edge defects stem primarily from grounding and electrostatic field mismatch, not spray gun adjustment. When the workpiece has poor grounding, the contact point is contaminated, or the electrostatic field distribution is uneven, repeatedly adjusting the spray gun angle will only produce limited results with much more effort. From real project experience, I have found that around 80% of edge problems can be solved by improving grounding, optimizing the layered spraying process, and adjusting the workpiece placement direction.

Pourquoi la poudre s’accumule-t-elle ou ne recouvre-t-elle pas les bords de la pièce ?

Les bords d’une pièce — en particulier les géométries complexes avec des évidements, des fentes ou des angles internes — représentent un environnement électrique fondamentalement différent des surfaces planes.

Lorsque vous pulvérisez de la poudre électrostatiquement, les particules chargées sont attirées par les surfaces mises à la terre. Mais aux bords, deux phénomènes physiques s’opposent à un revêtement uniforme. Premièrement, les lignes de champ électrique ont du mal à pénétrer les coins aigus et les évidements profonds ; c’est le Effet de cage de Faraday[^2]. Deuxièmement, lorsque la mise à la terre est mauvaise ou que le support introduit une discontinuité électrique, la zone de bord peut devenir une " zone morte " où la force électrostatique est la plus faible.

The result? Powder either doesn't deposit at all, creating underspray, or deposits unevenly and excessively, creating overspray with edge accumulation. Neither outcome meets quality standards, and both directly impact product appearance and coating durability.

D’après notre expérience, les défauts de bord les plus courants se répartissent en trois catégories :

Accumulation excessive de poudre sur les bords: La couche de poudre devient visiblement plus épaisse dans les coins, créant une apparence de crête ou de bourrelet. Cela indique généralement que l’attraction électrostatique localisée est trop forte, ou que l’approvisionnement en poudre n’est pas correctement contrôlé lors du passage sur les bords.

Zones nues complètes ou partielles: La poudre n’atteint tout simplement pas certains bords, en particulier les coins internes ou les fentes profondes. Il s’agit presque toujours d’un effet de cage de Faraday combiné à un mauvais positionnement du pistolet.

Délamination ou soulèvement de la poudre sur les bords: Le revêtement semble intact au départ mais se sépare ou s’écaille après la cuisson, surtout sur les bords aigus. Cela indique généralement des résidus de prétraitement ou de l’humidité près du bord, combinés à une adhésion faible due à une épaisseur insuffisante du film de poudre.

Causes fondamentales courantes des défauts de bord en peinture en poudre

Comprendre ce qui cause les défauts de bord est la première étape pour les corriger. La plupart des ateliers essaient d’abord d’ajuster les paramètres du pistolet, mais cette approche échoue souvent car le problème sous-jacent se situe ailleurs. Permettez-moi de passer en revue les causes réelles que nous rencontrons en production.

Effet de cage de Faraday et son impact sur les géométries complexes

Le Effet de cage de Faraday[^3] est un phénomène bien connu dans la pulvérisation électrostatique, mais sa gravité est souvent sous-estimée dans les environnements d’atelier pratiques.

Lorsqu’une pièce possède des angles intérieurs, des fentes profondes ou des zones en retrait, les lignes de champ électrique ont du mal à pénétrer efficacement dans ces zones. Le champ se concentre alors sur les surfaces externes et les arêtes, créant une région où la force électrostatique est nettement plus faible. Les particules de poudre qui pénètrent dans cette région subissent une attraction moindre vers la surface de la pièce, elles dérivent donc sans adhérer ou s’accumulent de manière inégale, car les rares particules qui se déposent interfèrent entre elles.

Par exemple, imaginez une armoire métallique avec un angle interne à 90 degrés. Les lignes de champ électrique divergent de cet angle au lieu de converger vers lui. Un pistolet de pulvérisation dirigé directement vers l’angle peut projeter de la poudre dans la zone, mais la plupart dérive ou rebondit car il n’y a pas assez d"" attraction » électrostatique pour la maintenir en place.

Cet effet est le plus prononcé lorsque :

• La géométrie de la pièce comprend des fentes étroites ou des cavités profondes
• Le pistolet de pulvérisation est éloigné de l’arête concernée
• La tension électrostatique est déjà compromise par une mauvaise mise à la terre ailleurs sur la pièce
• The workpiece is positioned in a way that makes the edge shadowed from the electric field

Ce que nous observons généralement: La poudre semble être pulvérisée dans la zone, mais la couverture reste fine ou irrégulière. L’opérateur voit le pistolet tirer vers l’arête mais ne voit pas la poudre adhérer efficacement.

Problèmes de mise à la terre et de décalage du champ électrostatique

Une mauvaise mise à la terre est le tueur silencieux de la qualité du revêtement des arêtes.

Revêtement en poudre électrostatique[^4] repose sur le fait que la pièce soit au potentiel de la terre afin que le champ électrique entre l’électrode du pistolet de pulvérisation et la pièce reste stable et fort. Lorsque la mise à la terre est compromise — que ce soit à cause de la rouille, de résidus de peinture, de contamination au point de contact ou simplement d’un mauvais design du support — le potentiel de la pièce devient instable. Dans certaines zones, le champ électrique peut s’effondrer complètement.

Les endroits les plus vulnérables sont toujours les arêtes et les zones en retrait, car elles se trouvent à la périphérie électrique du système. Si le point de mise à la terre principal est proche du centre de la pièce, les régions des arêtes peuvent déjà subir une intensité de champ plus faible en raison de la distance. Ajoutez une mauvaise qualité de mise à la terre, et l’arête devient une zone encore plus difficile à recouvrir de manière fiable.

Problèmes critiques de mise à la terre que nous rencontrons régulièrement :

Couche d’oxyde ou résidu de peinture au point de contact de la mise à la terre: Le support de suspension ou la pince touche la pièce, mais des années de poussière de poudre, d’humidité et de tentatives de revêtement précédentes ont formé une fine couche isolante. Cette couche possède une résistance suffisante pour affaiblir considérablement la mise à la terre.

Contact lâche ou irrégulier entre la pièce et le support: Si la pièce se déplace légèrement lors du transport à travers la cabine de pulvérisation, le contact de mise à la terre peut se soulever partiellement, provoquant une déconnexion électrique intermittente.

Dégradation du matériau du support: Les supports en aluminium ou en acier se corrodent avec le temps. Un support corrodé perd sa surface de contact et sa conductivité. Nous avons constaté que les supports nécessitent un entretien périodique—un simple brossage des surfaces de contact peut restaurer la performance de mise à la terre de 20 à 30%.

Non-uniformité du matériau de la pièce: Si la pièce est en partie acier nu, en partie acier inoxydable, ou comporte différentes zones de matériaux, ces zones peuvent avoir une conductivité électrique différente. La performance du revêtement en poudre diminue aux frontières des matériaux, surtout aux bords où le flux de courant est déjà marginal.

Problèmes de prétraitement et d'humidité de surface

Here is a fact that often surprises operators: Les problèmes de revêtement sur les bords proviennent fréquemment du département de prétraitement, et non de la cabine de pulvérisation.

Lorsqu'une pièce sort de la ligne de prétraitement, sa surface doit être propre, sèche et chimiquement préparée pour l'adhésion de la poudre. Aux bords et dans les creux, le séchage est toujours le plus lent car la circulation de l'air y est la plus faible. L'eau ou les produits chimiques de prétraitement résiduels restent plus longtemps sur les bords que sur les surfaces planes.

If this moisture is not fully removed before spraying, two things happen.

First, powder does not stick uniformly. Les surfaces humides interrompent la capacité de la poudre à établir un contact électrostatique correct. Les particules de poudre se déposent sur l'humidité plutôt que directement sur le métal, donc l'adhésion est mauvaise. La poudre peut s'agglomérer, être repoussée ou s'accumuler en amas irréguliers.

Deuxièmement, la couche d'humidité crée une barrière isolante temporaire. Since water is a poor conductor compared with bare metal, the workpiece is effectively not well grounded where moisture exists. This creates the same electrostatic field collapse discussed earlier.

Résultat : les bords présentent une mauvaise couverture, des zones fines ou des endroits où la poudre se détache pendant la cuisson.

Exemples réels de production :

• Les défauts sur les bords d'une ligne d'armoires ont disparu lorsque nous avons ajouté 5 minutes à la durée du four de séchage spécifiquement pour les fentes (en utilisant des buses d'air directionnelles pour cibler les zones de creux).
• Une ligne de profilés en aluminium a réduit le délaminage des bords de 40% simplement en améliorant l'action de la raclette lors du rinçage final pour éliminer l'eau stagnante des canaux internes.

Paramètres du pistolet de pulvérisation et facteurs de configuration

Enfin, il y a les variables du pistolet de pulvérisation — et oui, elles sont importantes, mais seulement lorsque la mise à la terre et le prétraitement sont corrects.

Distance et angle du pistolet de pulvérisation:

Lorsque le pistolet de pulvérisation est trop éloigné du bord de la pièce, la poudre perd en vitesse et en précision. S'il est trop proche, le champ électrostatique peut devenir trop intense, provoquant un rebond ou une accumulation excessive de la poudre. Nous travaillons généralement dans une plage de 150 à 300 mm, mais pour les bords complexes, nous réduisons souvent à 180–220 mm afin d'obtenir un meilleur contrôle.

Tension et courant du pistolet de pulvérisation:

Higher voltage increases electrostatic attraction. This helps powder reach some areas but also increases the risk of edge accumulation and rebound. Lower voltage reduces rebound but may leave recesses undercoated. The correct balance is application-specific.

Orientation de la pistolet de pulvérisation par rapport au bord:

Un pistolet orienté perpendiculairement à une surface plane se comporte différemment de celui orienté vers un angle interne. Pour les bords et les rainures, le pistolet doit être incliné de manière à ce que le cône de pulvérisation pénètre dans la rainure à un angle qui maximise la pénétration de la poudre tout en minimisant le rebond.

Débit de la poudre et synchronisation de la pulvérisation:

Si trop de poudre est fournie en un seul passage de pulvérisation, même de bons paramètres ne suffiront pas à éviter l'accumulation sur les bords. Si le temps de maintien du pistolet sur un bord est trop long, la poudre s'accumule. S'il est trop court, la couverture est mince. Ce paramètre doit être synchronisé avec la vitesse de déplacement de la pièce et le positionnement du pistolet.

Comment diagnostiquer rapidement la cause des défauts sur les bords

Lorsque des défauts sur les bords apparaissent, les opérateurs se sentent souvent perdus. Doivent-ils ajuster le pistolet ? Changer la poudre ? Réduire la vitesse de la ligne ? La séquence de diagnostic que je recommande ci-dessous élimine la confusion et identifie le véritable coupable en quelques minutes.

Liste de vérification d'inspection et séquence de diagnostic

Step 1: Visual and tactile inspection of the workpiece surface before spraying

• La pièce est-elle visiblement humide ou humide au niveau des bords ou des rainures ?
• Are there white residue deposits, such as pre-treatment salts or minerals, anywhere on the surface?
• Les bords présentent-ils de la corrosion, de la rouille ou de l'oxydation ?
• Y a-t-il de la peinture ou de la poussière de poudre détachée sur la zone de contact de la fixation ?

Action: Si de l'humidité ou des résidus sont présents, le problème ne vient pas des paramètres de pulvérisation — il s'agit du pré-traitement ou du séchage. Ne pas procéder aux diagnostics de la cabine de pulvérisation tant que le pré-traitement et le séchage ne sont pas vérifiés.

Étape 2 : Vérification de la résistance de mise à la terre

À l'aide d'un multimètre[^5] en mode continuité ou faible résistance :

• Mesurer la résistance entre la pièce et le point de mise à la terre principal (généralement la fixation suspendue).
• Acceptable resistance should be less than 1 ohm for steel and less than 5 ohms for aluminum.
• Si la résistance est plus élevée, inspectez le point de contact. Nettoyez ou ajustez le contact de mise à la terre de la fixation.

Action: Si la mise à la terre est mauvaise, les défauts de bord sont garantis indépendamment des paramètres de la cabine de pulvérisation. Corrigez d'abord la mise à la terre.

Étape 3 : Tester la pulvérisation avec des paramètres standard

Pulvérisez une pièce d'essai en position standard de la pistolet, tension et vitesse en utilisant les réglages de la ligne actuelle. Observez :

• Où la poudre s'accumule-t-elle ou s'amincit-elle ?
• Le motif est-il symétrique ou unilatéral ?
• Les rainures et les bords internes sont-ils la zone principale du problème, ou les surfaces planes sont-elles également affectées ?

Étape 4 : Évaluer la susceptibilité à la cage de Faraday

Si les bords et les rainures sont sous-remplis alors que les surfaces planes sont bonnes :

• Le problème est probablement l'effet cage de Faraday ou un positionnement inadéquat du pistolet pour une géométrie complexe.
• Proceed to workpiece orientation and spray gun angle adjustment.

If edges are overfilled, forming a thick ridge, while recesses are thin:

• The issue is likely voltage imbalance or excessive spray gun dwell time at edges.
• Réduisez légèrement la tension ou raccourcissez le temps de séjour.

Symptômes courants et ce qu'ils indiquent

Symptôme	Cause la plus probable	Possibilités secondaires	Première action
Crête de poudre épaisse aux arêtes vives	Voltage too high plus dwell time too long	Edge geometry plus edge rebound	Reduce voltage by 5 kV; reduce gun dwell by 0.5 seconds
Zone nue complète dans les coins internes	Faraday cage effect plus poor gun angle	Rotation inadéquate de la pièce ; humidité au coin	Ajuster l'angle de l'arme vers le coin ; augmenter le nombre de passes de pulvérisation
Revêtement mince et irrégulier sur surfaces planes mais accumulation sévère sur les arêtes	Workpiece not rotating or positioned correctly	Poor fixture grounding	Vérifier la rotation de la pièce ; vérifier la résistance de mise à la terre
Poudre qui se soulève aux arêtes après la cuisson	Moisture at edge during spray plus weak adhesion plus Faraday cage area	Résidu de pré-traitement	Prolonger le temps de séchage ; ajouter une buse d'air sec spécifique aux arêtes
Délaminage du revêtement spécifiquement dans une zone d'arête	That zone has poor grounding or trapped moisture	That zone experiences more air draft, causing premature drying	Vérifiez le contact de l'installation à cette zone ; vérifier la circulation d'air de séchage uniforme
Apparence irrégulière et bosselée sur les bords	Powder clumping from high voltage plus fast spray or very high supply volume	Compressed air contamination from water or oil	Volume d’alimentation réduit ; prolonger la durée de pulvérisation ; vérifier la qualité de l’air

Résolution des défauts de bord par la mise à la terre et l’optimisation électrostatique

Une fois la cause racine diagnostiquée, la solution suit généralement un chemin clair. Permettez-moi de vous présenter l’approche de mise à la terre et d’optimisation électrostatique que nous utilisons lorsque des problèmes de bord apparaissent.

Évaluation et amélioration de la conductivité du support

Le support est votre première ligne de défense pour la qualité des bords. Un support mal conçu ou mal entretenu ne peut pas garantir un revêtement fiable des bords, quel que soit le réglage de la cabine de pulvérisation.

Routine d’inspection du support :

(1) Visually inspect all contact surfaces où la pièce touche le support suspendu ou la pince. Recherchez la corrosion, la rouille, l’accumulation de peinture ou le film d’oxyde. Toute décoloration ou film visible suggère une perte de conductivité.

(2) Wire brush the contact areas vigorously. Use a stainless steel wire brush instead of a regular steel brush to avoid introducing ferrous contamination. Brush until the surface is shiny bare metal.

(3) Measure contact area. Idéalement, les points de contact doivent avoir au moins 2 à 4 centimètres carrés de surface par emplacement de contact. Si la zone de contact est trop petite (par exemple, une pince fine), le courant électrostatique doit passer par un goulot d’étranglement minuscule, créant une résistance.

(4) Test continuity entre le support et la pièce à plusieurs endroits si possible. S’il n’y a qu’un seul point de contact et que sa conductivité est marginale, ajoutez un point de contact secondaire si la géométrie le permet.

(5) Check for loose components. Les vibrations lors du transport peuvent desserrer les pinces ou les clips. Une connexion lâche est aussi mauvaise qu’une connexion sale. Serrez tous les fixations.

Améliorations de la conception du support :

Pour les nouveaux supports ou les redesigns :

• Utilisez des matériaux à faible résistance : acier cuivré, laiton ou aluminium dans les zones de contact.
• Augmentez la surface de contact à au moins 4–6 cm² par point de connexion.
• Ajoutez des chemins de mise à la terre secondaires lorsque la géométrie de la pièce le permet.
• Concevez les dispositifs de fixation de sorte que la pièce repose contre le dispositif en plusieurs points, et non en un seul.

Normes et tests de résistance de mise à la terre de la pièce

Normes industrielles[^6] typically specify that grounding resistance between a workpiece and the main ground should not exceed 1 ohm for ferrous metals and 5 ohms for aluminum. However, for sensitive applications, such as high-quality decorative coatings or complex geometry parts, we recommend aiming for under 0.5 ohms for ferrous metals and under 2 ohms for aluminum.

Procédure de test :

(1) Equipment needed: Multimètre numérique ou appareil spécialisé de mesure de la résistance de mise à la terre.

(2) Measurement points:

• One probe on the primary grounding contact, meaning the fixture touch point.
• One probe on the workpiece surface, as far from the primary contact as possible, such as the opposite corner.

(3) Acceptable readings:

• < 0.5 Ω: Excellent and optimal for edge quality
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

Programme d’entretien régulier :

• Quotidien: Inspection visuelle des zones de contact du dispositif avant la première rotation. Brosser à la brosse métallique si nécessaire.
• Hebdomadaire: Test de résistance sur des échantillons aléatoires de chaque lot de production.
• Mensuel: Inspection complète du dispositif et nettoyage.
• Trimestriel: Évaluation du remplacement ou de la remise à neuf du dispositif.

Stratégie d'ajustement de la tension et de l'alimentation en poudre

Une fois la mise à la terre confirmée comme bonne, nous pouvons optimiser les paramètres électrostatiques pour la performance en bordure.

Stratégie de tension pour le contrôle des bords :

Les pistolets de pulvérisation électrostatique standard fonctionnent dans une plage de 60 à 90 kV. Pour les pièces susceptibles de présenter des bords :

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• Si les bords accumulent excessivement de la poudre, réduisez la tension de 5 kV et retestez.
• Si les bords restent sous-remplis, le problème n'est probablement pas la tension mais la géométrie de la cage de Faraday — réduire la tension aggraverait la couverture.
• La tension typique optimisée pour les bords est de 70 à 80 kV, légèrement inférieure aux réglages de couverture complète standard.

Ajustement de l'alimentation en poudre :

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• Pour les pièces à géométrie complexe, réduisez le volume d'alimentation en poudre de 10 à 15 %.
• Compensez en prolongeant le temps de séjour du pistolet ou en ajoutant un passage supplémentaire de pulvérisation.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Impact dans le monde réelNous avons testé cela sur une ligne d’armoires : en réduisant l’approvisionnement en poudre de 15 g/min à 13 g/min et en ajoutant 1,5 seconde de temps de pulvérisation supplémentaire, nous avons éliminé l’accumulation de crêtes sur les bords tout en maintenant une couverture complète du revêtement. Le taux de rebut est passé de 8% à 2%.

La stratégie de pulvérisation en trois couches pour un revêtement uniforme des bords

C’est la technique que nous avons trouvée la plus efficace pour les pièces à géométrie complexe où les effets de cage de Faraday sont inévitables. Au lieu d’essayer de tout recouvrir uniformément en un seul passage, nous utilisons une stratégie délibérée en plusieurs passages qui cible séparément différentes zones.

Première passe : Couche de fondation à basse tension

Objectif: Établir une couverture uniforme du revêtement, en particulier dans les creux et sur les bords où la force du champ est la plus faible.

Paramètres:

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits
• Alimentation en poudre : Standard ou légèrement réduite
• Durée de pulvérisation : Normale
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

Pourquoi cela fonctionne: Une tension plus basse réduit la force électrostatique, ce qui signifie que la poudre rebondit moins fortement sur les bords. Elle se dépose donc plus doucement. Cette première passe remplit les creux qui resteraient autrement fins.

Résultat attenducURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Deuxième passe : Couverture avec paramètres standards

Objectif: Augmenter l'épaisseur du film jusqu'à une valeur proche de la spécification finale en utilisant les paramètres optimaux standards pour une couverture globale.

Paramètres:

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits
• Alimentation en poudre : Standard
• Durée de pulvérisation : Standard
• Positionnement du pistolet : Orientation pour couverture complète

Pourquoi cela fonctionnecURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Résultat attenducURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Troisième passe : Retouche des bords et zones en creux

Objectif: Cibler sélectivement les zones encore fines, en particulier les coins internes et les creux profonds, sans accumulation supplémentaire sur les bords déjà corrects.

Paramètres:

• Tension : Standard ou légèrement inférieure
• Alimentation en poudre : Réduite à 60–70 % du standard
• Durée de pulvérisation : Raccourcie, 30–50 % du temps de passage standard
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Pourquoi cela fonctionne: L’alimentation réduite en poudre et la durée courte signifient que vous ajoutez du revêtement uniquement là où c’est nécessaire. L’orientation inclinée du pistolet garantit que vous ne repulvérisez pas les surfaces planes déjà terminées. Ce passage est chirurgical — il ajoute sur les zones fines sans créer de nouvelles surépaisseurs sur les bords.

Résultat attendu: Revêtement final uniforme sur l’ensemble de la pièce, y compris les bords et les creux, avec une accumulation contrôlée et sans surépaisseurs excessives.

Impact sur le temps de cycle: Trois passages au lieu d’un augmentent le temps de cycle, mais généralement seulement de 15–25 % car le troisième passage est très rapide. L’amélioration de la qualité (réduction des rebuts dus aux défauts sur les bords) compense généralement la légère augmentation du temps en quelques semaines.

Optimisation du placement de la pièce, conception du support et prétraitement

Au-delà des paramètres de pulvérisation, la configuration physique de la façon dont une pièce est maintenue et positionnée pendant la pulvérisation fait une énorme différence sur la qualité des bords. Laissez-moi vous expliquer les trois leviers que nous ajustons.

Comment l’orientation de la pièce affecte la distribution du champ électrique

La façon dont vous orientez une pièce dans la cabine de pulvérisation détermine directement où le champ électrique est le plus fort et le plus faible.

Principe de distribution du champcURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• Les bords internes soient légèrement orientés vers la pulvérisation entrante, et non à l’opposé.

Exemple pratique:

Nous avons travaillé sur un projet avec de profondes fentes verticales dans une enceinte métallique. Au départ, les pièces étaient suspendues verticalement avec les fentes perpendiculaires à la ligne de pulvérisation. Les surfaces internes des fentes étaient presque nues après le revêtement.

Solution : Nous avons fait pivoter le support de 30 degrés afin que les fentes soient légèrement orientées vers la pulvérisation entrante. Soudainement, les surfaces internes des fentes ont reçu une couverture 60–70% meilleure. Nous avons ajouté des passages de pulvérisation inclinés pour atteindre les positions tournées à 30 degrés, et la couverture des bords est devenue uniforme.

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

Si vos pièces sont actuellement mal orientées :

(1) Identifiez quels bords ou quelles cavités reçoivent la moins bonne couverture.

(2) Faites pivoter le support de 15 à 45 degrés pour orienter ces zones davantage vers la direction de pulvérisation.

(3) Si la ligne de pulvérisation dispose de supports rotatifs ou de crochets réglables, aucun changement matériel n’est nécessaire.

(4) Sinon, envisagez une base de support sur mesure qui oriente la pièce à l’angle optimal.

Modifications de la conception du support pour améliorer l’accès aux bords

Le support lui-même peut être conçu pour améliorer le revêtement des bords.

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

Au lieu d’un seul point de préhension au centre de la pièce, ajoutez des points de contact dans les zones de bord. Ainsi, les bords bénéficient d’un meilleur potentiel de mise à la terre car ils disposent d’une référence de masse locale à proximité, plutôt que de dépendre du courant circulant depuis le centre.

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

Where a fixture contacts the workpiece at zones you do not spray, such as interior surfaces that will not be visible, use non-conductive insulators. This prevents the fixture itself from becoming a spray obstacle and improves access to nearby edges.

(3) Reduced fixture mass near edges

Un support lourd et encombrant près de la zone des bords peut bloquer le flux d’air et créer des zones mortes. Les supports à parois fines ou à structure ouverte améliorent la circulation de l’air dans la cabine de pulvérisation et le flux des particules autour des bords.

(4) Adjustable jaw or clip position

Si votre ligne utilise des pinces ou des préhenseurs, assurez-vous qu’ils peuvent être ajustés afin que la pièce soit placée dans la position optimale par rapport aux pistolets de pulvérisation. Un positionnement répétable et précis est essentiel.

Cas réel: Nous avons repensé un dispositif pour le revêtement de profilés en aluminium en ajoutant trois points de mise à la terre au lieu de deux et en inclinant le support afin que le profilé soit positionné à 20 degrés. Combiné à la réduction du poids du dispositif, passant de l’acier plein à un tube en acier creux, la ligne est passée de 12 % de rebuts sur les bords à 2 % en un mois.

Renforcement du prétraitement et du séchage pour éviter l'accumulation sur les bords

Les défauts de revêtement des bords sont souvent liés à un séchage insuffisant, et non à des problèmes de cabine de pulvérisation.

Pre-treatment protocol improvements:

Optimiser les paramètres du four de séchage pour les zones de bord :

• Standard dry ovens heat air to around 80–120°C, or 176–248°F, but air circulation is often uneven.
• Ajouter des buses d'air directionnelles qui ciblent spécifiquement les bords internes et les recesses.
• Increase dwell time in the dry oven specifically for complex-geometry parts by 20–30%.
• Surveiller la température de surface avec des capteurs IR[^7] to confirm edges reach the target dry temperature before spraying.

Inspection des bords après séchage :

• Avant que les pièces n'atteignent la cabine de pulvérisation, effectuer un test tactile sur les bords internes. Ils doivent être complètement secs, ni froids ni humides.
• Si les bords sont froids, le séchage est incomplet.
• Vérifier l'échappement du four de séchage : un échappement bloqué réduit la circulation de l'air et empêche un séchage efficace.

Vérification de la surface avant pulvérisation :

• Installer un point d'inspection rapide juste avant la cabine de pulvérisation.
• Essuyer l'intérieur des recesses avec un chiffon propre. Toute tache d'humidité indique que la pièce n'est pas prête.
• Reject parts that are not fully dry and reroute them to the dry oven for additional time.

Entretien de la chimie de pré-traitement :

• Les bains de pré-traitement anciens ou épuisés laissent des résidus de sels sur les surfaces, en particulier aux bords où l liquidité s'accumule.
• Change bath liquid on schedule and monitor pH and concentration continuously.
• Un mauvais entretien du bain entraîne un mauvais séchage car les sels absorbent l’humidité.

Résultat réel: Une installation ayant ajouté des buses de séchage dirigées vers les bords et prolongé le temps de séchage pour les pièces complexes a vu les défauts sur les bords diminuer de 50 % la première semaine, sans autre modification de la cabine de pulvérisation.

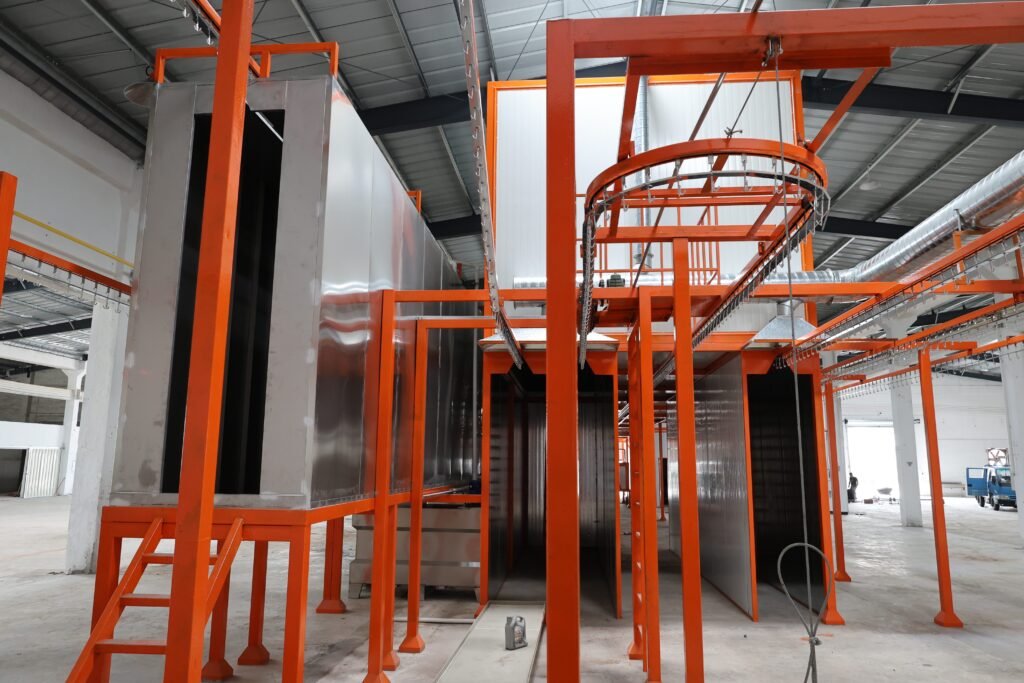

Lignes de pulvérisation manuelles vs automatisées : différentes stratégies pour résoudre les problèmes de bords

The strategy for fixing edge defects varies significantly depending on whether your line is manual, using operator spray guns, or automated, using programmed multi-gun systems.

Souplesse et exigences de compétence de l’opérateur en pulvérisation manuelle

Sur une ligne de pulvérisation manuelle, l’opérateur est votre variable de contrôle qualité des bords—pour le meilleur ou pour le pire.

Facteurs de compétence de l’opérateur :

(1) Gun angle and distance consistency

Un opérateur qualifié maintient un angle et une distance de pulvérisation constants par rapport à la pièce, même lorsqu’il cible des bords complexes. Un opérateur non qualifié dévie, ce qui entraîne une couverture irrégulière des bords.

Solution de formation:

• Document target gun angles and distances, such as “internal corners: 35 degrees, 200 mm distance.”
• Faites pratiquer les opérateurs sur des pièces de rebut.
• Utilisez des guides de positionnement laser ou des butées physiques pour garantir la répétabilité de la position du pistolet.

(2) Spray gun dwell time and speed

Les opérateurs manuels doivent consciemment ralentir à l’approche des bords difficiles, accélérer sur les surfaces planes. Cela nécessite de l’expérience et de l’attention.

Solution de formation:

• Teach operators to feel the spray resistance. When the gun enters a recess or edge, powder behaves differently, often with less back-scatter, and the operator can sense this.
• Encourage operators to make audible callouts, such as “entering recess” or “edge coverage complete,” to maintain focus.
• Utilisez le rythme de la ligne de production, pas seulement le temps de l’horloge, pour former le rythme.

(3) Powder supply adjustment

Some manual lines have powder supply valves the operator can adjust per workpiece. Less experienced operators often do not use this feature.

Solution de formation:

• Montrez aux opérateurs comment réduire le débit de poudre de 10 à 15 % à l’approche des pièces complexes.
• Provide written checklists, such as laminated cards at the spray gun station, reminding operators of parameter adjustments for different part types.

Avantages des lignes manuelles pour le travail des arêtes :

• Operators can see defects in real time and adjust immediately.
• No offline programming is needed; changes happen instantly.
• Le jugement de l’opérateur peut surmonter les défis de géométrie que les programmes rigides ne peuvent pas gérer.

Inconvénients des lignes manuelles pour le travail des arêtes :

• Inconsistency: operator skill varies, so edge quality varies batch to batch.
• Fatigue : maintenir des angles et un timing précis pendant un poste de 8 heures est mentalement exigeant. La qualité diminue au fil du poste.
• Temps de formation : il faut 6 à 12 mois pour former un opérateur de pulvérisation vraiment qualifié.

Séquençage des programmes et configuration des pistolets dans les lignes automatisées

Les lignes automatisées offrent de la cohérence mais nécessitent une conception minutieuse du programme pour obtenir une bonne couverture des arêtes.

Principaux points à considérer pour les lignes automatisées :

(1) Multi-gun configuration

Les lignes automatisées utilisent généralement 2 à 6 pistolets de pulvérisation positionnés à différents angles et hauteurs. Pour les pièces sensibles aux arêtes, la configuration des pistolets doit être planifiée afin qu’au moins deux pistolets aient une ligne de vue sur chaque arête critique.

Approche d’optimisation :

• Map out which edges are problematic, such as internal slots or corners.
• Positionnez les pistolets de pulvérisation de façon à ce que chaque pistolet couvre une zone d’arête spécifique.
• Programmez chaque pistolet pour qu’il s’active à des moments précis dans la séquence de déplacement de la pièce.
• Stagger gun timing so edges do not all get sprayed simultaneously, which can cause accumulation.

(2) Program sequencing: the three-layer approach applied to automation

Les contrôleurs modernes de cabine de pulvérisation peuvent programmer plusieurs passages avec des paramètres différents.

Layer 1 Program: Low voltage, standard supply, full coverage time

• All guns active, lower voltage, such as 70 kV, and standard position.
• Purpose: fill recesses with a base coat.

Layer 2 Program: Standard parameters

• All guns active, standard voltage, such as 80 kV, and standard position.
• But : construire l’épaisseur principale du film.

Layer 3 Program: Edge touch-up, reduced supply

• Only edge-targeting guns active, usually 2–3 of the 6 guns.
• Reduced powder supply and angled positioning.
• Temps de pulvérisation réduit.
• But : finir les bords sans repulvériser les surfaces planes.

Temps de cycle: Three passes may add around 20–30% to the cycle, but this is often offset by a much lower scrap rate.

(3) Workpiece position feedback in the booth

Certaines lignes automatisées avancées utilisent des capteurs de vision ou des capteurs laser pour détecter la position de la pièce et confirmer qu'elle correspond à l'attitude programmée. Cela garantit que les programmes du pistolet atteignent les zones prévues.

Bénéfice de la mise en œuvre: This eliminates the human variable of whether the part was hung correctly. If the part is misaligned, the program detects it and adjusts or flags the part as a reject before spraying.

Avantages des lignes automatisées pour le travail des arêtes :

• Perfect consistency: the same parameters are repeated every cycle.
• Aucune fatigue de l'opérateur ni dérive de compétence.
• Complex multi-pass strategies can be programmed more precisely than manual spraying.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Inconvénients des lignes automatisées pour le travail des arêtes :

• La programmation et le débogage nécessitent une expertise ; les erreurs prennent du temps à corriger.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Compromis entre coût et qualité lors du choix du niveau d'automatisation

Cadre de décision :

Choisissez la pulvérisation manuelle si :

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• La formation des opérateurs peut être maintenue de manière cohérente.
• Le budget d'investissement est limité.

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Choisissez l’automatisation complète si :

• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
• La stabilité du volume à long terme est certaine.

Comparaison du coût des défauts de bord :

Type de ligne	Taux de rebut typique des bords	Courbe d’apprentissage de l’opérateur	Coût en capital	Coût annuel des déchets de bord
Manuel	5–12%	6–12 mois	cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits	1% 15K–1% 30K
Semi-automatisé	2–5%	2–4 mois	cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits	5K€–15K€
Entièrement automatisé	0,5–2%	Minimale	cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits	$1K–$5K

Analyse du retour sur investissementcURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Questions connexes supplémentaires

Q : Puis-je corriger les défauts de bordure simplement en ralentissant ma ligne de pulvérisation ?

R : Partiellement. Une vitesse de ligne plus lente donne à la pistolet de pulvérisation plus de temps pour déposer la poudre uniformément, ce qui aide. Cependant, si la mise à la terre est mauvaise ou si la pièce est mal orientée, ralentir seul ne résoudra pas le problème. Nous recommandons de ralentir la ligne uniquement après avoir optimisé la mise à la terre et l'orientation.

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits

R : Les défauts de bordure apparaissent généralement immédiatement (la sous-pulvérisation est visible, des ridules épaisses sont visibles). Cependant, une adhérence faible aux bords peut ne pas se manifester jusqu'à ce que les pièces soient manipulées, emballées ou exposées à l'humidité. Inspectez et testez toujours les bords avant l'approbation finale.

Q : Différents types de poudre nécessitent-ils des stratégies de pulvérisation de bordure différentes ?

cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.

Q : À quelle fréquence dois-je nettoyer ma cabine de pulvérisation pour maintenir la qualité des bords ?

R : Au moins une fois par semaine pour les lignes de production avec des pièces sujettes aux défauts de bordure. Le nettoyage hebdomadaire comprend l'essuyage de toutes les surfaces intérieures, la vérification et le nettoyage des filtres d'admission d'air, et l'inspection du sol pour une poussière excessive de poudre. Un nettoyage en profondeur mensuel inclut l'inspection des fixtures et la maintenance complète du système d'air. Une mauvaise hygiène de la cabine conduit à une contamination douce des bords, entraînant une mauvaise couche de revêtement.

Conclusion

Edge defects during powder coating are frustrating, but they are almost always solvable once you understand the root cause. The majority of edge problems are not spray gun problems. They are grounding, surface preparation, or workpiece positioning problems.

Commencez par vérifier la mise à la terre et optimiser le pré-traitement. Ensuite, si les effets de cage de Faraday persistent, appliquez la stratégie de pulvérisation à trois couches. Pour les pièces à géométrie complexe, envisagez de modifier la conception du support ou l'orientation de la pièce. Sur les lignes manuelles, investissez dans la formation des opérateurs. Sur les lignes automatisées, programmez des séquences multi-pass adaptées à vos géométries de bordure spécifiques.

We have guided many customers through edge defect troubleshooting, and the common pattern is always the same: operators who focus on spray gun adjustment first typically spend weeks chasing the wrong variable. Once they check grounding resistance, clean fixture contacts, verify drying, and adjust workpiece orientation, problems often become much easier to solve.

La qualité de votre revêtement de bordure est atteignable. Les outils et stratégies existent. La clé est de suivre une séquence de diagnostic systématique, et non de deviner.

Si vous êtes confronté à des défauts de bord et avez besoin d’un accompagnement pratique—qu’il s’agisse de l’évaluation des dispositifs, de l’optimisation des protocoles de prétraitement ou de la configuration de la cabine de pulvérisation adaptée à la géométrie spécifique de vos pièces—nous serions ravis d’échanger sur votre situation. Nous possédons une vaste expérience dans le revêtement d’armoires, le revêtement de profils et la pulvérisation de pièces métalliques complexes dans divers secteurs. Vous pouvez nous contacter via WhatsApp au +8618064668879 ou par e-mail à ketumachinery@gmail.com pour organiser une première consultation.

Let’s turn your edge defects into a solved problem.

---

[^1] : Une méthode de revêtement utilisant la force électrostatique pour charger les particules de poudre et les déposer uniformément sur des surfaces métalliques mises à la terre.
[^2] : Un principe de blindage électromagnétique selon lequel les lignes de champ électrique ne peuvent pas facilement pénétrer dans des zones fermées ou en retrait, créant ainsi des zones de champ faible dans les cavités et les angles vifs.
[^2] : Un principe de blindage électromagnétique selon lequel les lignes de champ électrique ne peuvent pas facilement pénétrer dans des zones fermées ou en retrait, créant ainsi des zones de champ faible dans les cavités et les angles vifs.
[^4] : Un procédé de revêtement à sec où les particules de poudre chargées sont attirées électrostatiquement vers des pièces mises à la terre, offrant une couverture uniforme avec un minimum de surpulvérisation par rapport aux revêtements liquides.
[^5] : Un instrument de test électrique portatif qui mesure la tension, le courant et la résistance dans les circuits et les composants.
[^6] : Spécifications techniques publiées par l’Organisation internationale de normalisation qui établissent les limites acceptables de résistance électrique dans les systèmes de mise à la terre pour les équipements de poudrage.
[^7] : Technologie de mesure de température sans contact utilisant la détection du rayonnement infrarouge pour surveiller en temps réel la température de surface lors des processus industriels.
