3 Điểm Chính để Cải Thiện Hiệu Quả Thu Hồi Phun Sơn Bột Tĩnh Điện

Nếu dây chuyền phun sơn bột của bạn hiện đang thu hồi ít hơn 90% bột chưa sử dụng, bạn đang mất tiền mỗi ngày. Tôi đã làm việc trên hàng chục dây chuyền sản xuất trong các nhà máy tủ kim loại, nội thất và nhôm định hình, và tôi có thể nói với bạn: phần lớn lượng bột thải ra không phải do hệ thống thu hồi yếu. Nó bắt nguồn từ các vấn đề bắt đầu từ sớm trong quá trình.

Cải thiện hiệu quả thu hồi bột phụ thuộc vào ba lĩnh vực thực tế: đảm bảo quy trình phía trước và chất lượng khí nén không gây cản trở bột trước khi đến hệ thống thu hồi, điều chỉnh kích thước phù hợp cho hệ thống cyclone và bộ lọc phụ để phù hợp với công suất dây chuyền và loại bột của bạn, và thiết kế bố trí buồng phun để giảm thiểu các điểm chết khí và tái phát bột. Khi ba lĩnh vực này hoạt động cùng nhau, tỷ lệ thu hồi liên tục vượt quá 95%, chất lượng bột duy trì khả năng sử dụng, và chi phí thực tế trên mỗi sản phẩm giảm đáng kể.

Hãy để tôi hướng dẫn bạn những gì chúng tôi thực sự thấy trên các sàn sản xuất, và những thay đổi mang lại tác động lớn nhất.

Tại sao Hiệu Quả Thu Hồi Bột lại Quan Trọng—và Điều Gì Thật Sự Cản Trở Bạn

Hầu hết các quản lý nhà máy nghĩ rằng hiệu quả thu hồi chỉ đơn thuần là vấn đề khả năng của bộ phân ly cyclone trong việc lấy ra vật liệu khỏi dòng khí thải. Nhưng đó là nhìn nhận vấn đề theo chiều ngược lại.

Dưới đây là những gì chúng tôi đã phát hiện qua các dự án thực tế: Một dây chuyền chỉ thu hồi được 75-80% hiếm khi có cyclone yếu. Thường thì nó gặp phải một hoặc nhiều vấn đề phía trước tạo ra bột nhiễm bẩn, hư hỏng hoặc dòng chảy kém, mà hệ thống thu hồi không thể tái sử dụng hiệu quả. Bột đó được thu gom, nhưng không thể sử dụng được—điều này có nghĩa là bạn vẫn phải trả tiền cho việc xử lý hoặc thời gian chết trong khi nhân viên chuyển sang vật liệu mới.

Hiệu quả thu hồi chỉ quan trọng nếu bột thu hồi được thực sự có thể tái chế. Nếu quá trình xử lý phía trước để lại muối dư trên các chi tiết gia công, khí nén mang hơi ẩm làm bột kết cục trong các đường cung cấp, hoặc thiết kế buồng phun tạo ra các vùng chết khiến bột oxy hóa và mất điện tích—thì hệ thống thu hồi của bạn đang bắt giữ rác thải, chứ không phải tồn kho có ích.

Theo kinh nghiệm của chúng tôi, đây là phân tích tác động mà chúng tôi thường thấy:

Vấn đề chất lượng xử lý phía trước: 30-40% các trường hợp thu hồi kém
Ô nhiễm khí nén: 25-35% của các trường hợp
Vấn đề thiết kế buồng và luồng khí: 15-25% của các trường hợp
Kích thước hệ thống phục hồi không đủ: 10-15% của các trường hợp

Điều này có nghĩa là nếu bạn chỉ nâng cấp công suất cyclone để cải thiện hiệu quả phục hồi, bạn có thể đạt được mức cải thiện 5-10%. Nhưng nếu bạn giải quyết ba lĩnh vực đầu tiên trước, bạn thường sẽ nhảy ngay 15-25%.

Điểm chính 1: Tối ưu hóa chất lượng Tiền xử lý và Hệ thống khí nén

Cách các vấn đề trong Quy trình Tiền xử lý phá hoại Hiệu suất Phục hồi

Trước khi bột phủ đến súng phun, bề mặt chi tiết làm việc quyết định liệu bột tĩnh điện có bám dính đáng tin cậy hay không và liệu bột đó có còn sử dụng được sau quá trình phục hồi hay không.

Tiền xử lý thực hiện hai nhiệm vụ quan trọng: Nó loại bỏ dầu, muối, oxit và độ ẩm ngăn cản sự bám dính. Nó cũng chuẩn bị bề mặt để truyền tải điện tích bột một cách hiệu quả. Khi một trong hai nhiệm vụ này không hoàn thành, xảy ra hai điều:

Thứ nhất, bột sẽ không truyền tải tốt trong quá trình phun—bạn sẽ thấy phản hồi cao hơn và nhiều vật liệu hơn đi vào hệ thống xả khí dưới dạng các hạt chưa kết dính thay vì lớp phủ ổn định.

Thứ hai, bất kỳ bột nào được phục hồi sẽ bị ô nhiễm: nó hấp thụ muối dư, độ ẩm hoặc các hạt bề mặt trong quá trình thu gom. Bột phục hồi này bị vón cục trong hộc chứa cung cấp, chảy không đều qua bơm bột, và cuối cùng gây tắc đầu phun.

Trong một dây chuyền của nhà sản xuất tủ mà chúng tôi đã làm việc, bể tiền xử lý không duy trì nồng độ phosphat đúng. Công nhân không kiểm tra định kỳ, và bể đã hoạt động 18 tháng mà không bổ sung hóa chất. Các chi tiết làm việc ra với lớp phủ không đều. Bột phục hồi trông có vẻ chấp nhận được về mặt thị giác, nhưng khi sàng lọc, nó đã hấp thụ độ ẩm và muối dư. Nhóm công nhân đã trộn bột tái chế 30% vào nguồn cung mới và vẫn gặp phải các phản hồi về chất lượng.

Khi chúng tôi sửa chữa hóa chất trong bể và thêm kiểm tra độ dẫn điện hàng tuần, tỷ lệ bột phục hồi có thể sử dụng của họ đã tăng từ 65% lên 87% trong vòng hai tuần—mà không cần chạm vào cyclone.

Những điều cần theo dõi trong quá trình tiền xử lý:

Nồng độ dung dịch trong bể và nhiệt độ
Sự ổn định áp lực phun (≥3 bar tối thiểu để rửa sạch hiệu quả)
Chất lượng nước rửa (độ dẫn điện nên giảm xuống <500 µS sau lần rửa cuối cùng)
Nhiệt độ khí thải lò sấy và thời gian lưu (độ ẩm nên <2% theo trọng lượng khi sản phẩm ra khỏi dây chuyền)
Thời gian giữa tiền xử lý và phun sơn (không nên vượt quá 30 phút—muối có thể tái kết tinh trên bề mặt nếu quá lâu)

Chất lượng khí nén: Nền tảng bị bỏ qua của hiệu quả phục hồi

Tôi sẽ nói thẳng: Tôi đã đến thăm hơn 50 cơ sở sơn bột. Trong khoảng 60% số đó, hệ thống khí nén gây ra vấn đề mà không ai liên kết với hiệu quả phục hồi.

Sơn bột không chỉ cần áp lực khí. Nó cần khí mà là:

Khô (điểm sương ≤-40°C, lý tưởng ≤-50°C)
Không dầu (không có hơi dầu còn lại của máy nén)
Không bụi (không bụi, không bùn từ ống cũ)
Ổn định áp lực (biến động tối đa ±0.3 bar trong quá trình sản xuất)

Khi khí nén mang theo cả lượng nhỏ độ ẩm, đây là những gì thực sự xảy ra:

Hạt bột trong thùng chứa cung cấp bắt đầu hấp thụ hơi nước. Độ ẩm tương đối trên 60% gây ra hầu hết các loại bột epoxy và polyester hấp thụ độ ẩm và mất khả năng chảy trong vòng vài giờ. Bột trở nên dính, không phân phối đều trong thùng cung cấp, và tạo ra các mẫu phun không đều. Nhân viên thường phản ứng bằng cách tăng áp lực khí để đẩy bột ra—điều này lãng phí khí nén và làm cho mẫu phun càng trở nên không ổn định hơn.

Dầu trong khí nén để lại một lớp màng vi mô trên các hạt bột đã phục hồi. Màng này ngăn cản quá trình tạo điện tích đúng cách trong các chu kỳ phun tiếp theo. Bạn sẽ thấy bột phản hồi lại nhiều hơn, lớp phủ mỏng hơn và hiệu quả truyền tải giảm.

Sự không ổn định áp lực khiến đầu phun phun không đều. Một lúc thì đầu phun phun bột đúng cách; lúc khác, lượng phun giảm hoặc tăng đột biến. Điều này tạo ra sự chênh lệch độ dày giữa các lô hàng và buộc nhân viên phải tăng áp trung bình, lãng phí năng lượng và vật liệu.

Một ví dụ thực tế: Một nhà sản xuất nội thất ở Foshan đã đạt hiệu quả phục hồi 78% và đổ lỗi cho cyclone của họ. Hệ thống khí nén của họ đã 8 năm tuổi và không có lịch sử bảo trì. Bộ làm mát sau đã không bao giờ được xả nước. Thùng sấy desiccant chưa từng được thay thế. Chúng tôi đã lắp đặt gói chuẩn bị khí phù hợp (máy sấy kết hợp, bộ lọc 3 cấp, bộ điều chỉnh áp với đồng hồ đo) và vận hành các đường ống của họ đúng như trước. Hiệu quả phục hồi tăng lên 91% trong một tuần. Chi phí: khoảng 8.000 USD cho gói thiết bị. Họ đã thu hồi chi phí trong vòng hai tháng nhờ tiết kiệm bột.

Những gì cần thực hiện:

Máy sấy khô hút ẩm: Máy sấy làm khô có làm lạnh không đủ cho sơn phủ bột. Sử dụng máy sấy hút ẩm có điểm sương tối thiểu -50°C.
Lọc ba giai đoạn: Bộ lọc sơ bộ 25µ → Bộ lọc trung gian 3µ → Bộ lọc cuối 0.3µ. Thay thế sau mỗi 500-1000 giờ vận hành.
Bộ tách dầu nước: Lắp đặt trước máy sấy để bắt dầu máy nén khí và hơi ngưng tụ.
Điều chỉnh và giám sát áp suất: Sử dụng bộ điều chỉnh kỹ thuật số có đồng hồ đo và báo động. Đặt ở mức 5-6 bar và không vượt quá 6.5 bar (áp suất cao hơn làm tăng lượng bụi mịn thải ra).
Lịch trình bảo trì: Xả separator hàng ngày. Thay cartridge máy sấy mỗi 6-12 tháng. Ghi lại áp suất khí và nhiệt độ hàng tuần.

Chỉ riêng điều này thường cải thiện tỷ lệ thu hồi từ 8-15%.

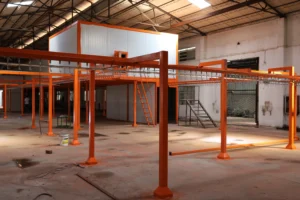

![electrostatic powder coating line system in operation]

Điểm chính 2: Điều chỉnh kích thước hệ thống thu hồi phù hợp (Cyclone + Bộ lọc phụ)

Hiểu về sự hợp tác giữa Bộ tách Cyclone và Bộ lọc phụ

Đây là nơi nhiều thông số kỹ thuật dây chuyền gặp sai lầm: mọi người xem cyclone và bộ lọc phụ như các thành phần độc lập. Không phải vậy. Chúng hoạt động như một hệ thống, và nếu không phù hợp với nhau và với công suất dây chuyền thực tế của bạn, hiệu quả thu hồi sẽ bị đình trệ bất kể các thành phần cá nhân có tốt đến đâu.

Nhiệm vụ của cyclone là xử lý luồng khí có lưu lượng lớn, vận tốc cao và tách các hạt bụi nặng hơn bằng lực ly tâm. Một cyclone có kích thước phù hợp có thể đạt hiệu quả tách 85-92% trong lần đầu tiên.

Nhiệm vụ của bộ lọc phụ là bắt các hạt bụi mịn và siêu mịn thoát ra khỏi cyclone—thường chiếm 5-15% tổng lượng bụi trong khí thải. Một bộ lọc lớp phủ chất lượng cao (không phải polyester không phủ) có thể bắt các hạt mịn này với hiệu suất >99%.

Điểm phù hợp then chốt: tốc độ dòng khí qua cyclone phải được tối ưu hóa cho loại bụi và khối lượng sản xuất cụ thể của bạn. Quá chậm, và bạn đang lãng phí công suất của cyclone—bộ tách khí bị sử dụng chưa hết công suất. Quá nhanh, các hạt bụi mịn thoát ra vào bộ lọc phụ quá nhanh, gây tắc nghẽn sớm và giảm áp suất.

Đối với bột polyester tiêu chuẩn và epoxy ở tốc độ phun điển hình (500-1500 cfm), hầu hết các cyclone hoạt động tốt nhất ở vận tốc vào khoảng 15-25 m/s. Dưới 12 m/s, hiệu quả giảm rõ rệt. Trên 30 m/s, bạn sẽ mất khả năng phân tách và tăng mài mòn.

Một sai lầm phổ biến: Chúng tôi đã đến thăm một dây chuyền profile nhôm tại Việt Nam đã lắp đặt cyclone quá lớn — họ đã mua dựa trên "tối đa khả năng của dây chuyền" thay vì sản lượng hàng ngày thực tế. Khối lượng phun thực tế của họ là 800 cfm, nhưng cyclone được thiết kế cho 1800 cfm. Ở điểm vận hành thực tế, vận tốc vào chỉ là 8 m/s — thấp hơn nhiều so với tối ưu. Kết quả: hiệu quả cyclone 65% thay vì 88% có thể đạt được. Cách khắc phục rất đơn giản: cấu hình lại bộ giảm tốc và van điều chỉnh để tăng vận tốc lên 18 m/s. Hiệu suất thu hồi tăng lên 86% mà không cần thiết bị mới.

Bộ lọc phụ phải được thiết kế phù hợp với lưu lượng khí ra của cyclone, không phải tổng lưu lượng khí vào. Nếu một cyclone loại bỏ 90% bụi trong khí nạp 1200 cfm, bộ lọc phụ nên được thiết kế cho khoảng 120 cfm khí bụi mịn — không phải 1200 cfm.

Cách tính toán và lựa chọn cấu hình thu hồi tối ưu

Dưới đây là khung tính toán thực tế mà chúng tôi sử dụng cho mọi dự án:

Bước 1: Xác định khối lượng phun hàng ngày thực tế của bạn

Xem lịch trình sản xuất của bạn. Nếu bạn vận hành 8 giờ với 30 phút phun thực tế mỗi giờ (tính cả thay đổi màu, bảo trì, thời gian chết), thời gian phun hàng ngày của bạn khoảng 4 giờ.

Khối lượng phun phụ thuộc vào thiết kế buồng phun và số lượng súng phun. Đối với buồng phun thủ công 2-3 súng, bạn sẽ di chuyển khoảng 600-1000 cfm không khí trong quá trình phun hoạt động. Đối với buồng phun bán tự động 4-6 súng, 1200-1800 cfm. Đối với dây chuyền tự động hoàn toàn với nhiều trạm phun, 1500-3000+ cfm.

Nếu không chắc chắn, hãy hỏi nhà sản xuất buồng phun của bạn hoặc đo bằng anemometer tại ống xả của buồng trong quá trình phun trực tiếp.

Bước 2: Chọn đường kính cyclone dựa trên vận tốc vào mong muốn

Đường kính cyclone hiệu quả nhất cho các phòng phun bột điển hình:

CFM vào	Đường kính cyclone đề xuất	Vận tốc vào mục tiêu (m/s)
400-600	300-400mm	16-18
600-1000	400-500mm	16-20
1000-1500	500-600mm	18-22
1500-2500	600-750mm	18-24
2500+	750-1000mm	20-25

Bước 3: Xác định kích thước bộ lọc phụ dựa trên hiệu quả của lốc xoáy và tải bụi mịn

Giả sử lốc xoáy đạt mức phân tách 88-92% ở vận tốc tối ưu. Bụi còn lại (8-12%) đi vào bộ lọc phụ.

Quy tắc xác định kích thước bộ lọc phụ: Diện tích bộ lọc (m²) = (Lưu lượng khí ra cổng xả (CFM) × 0.00157) / Vận tốc mặt tiếp mục tiêu

Vận tốc mặt tiếp mục tiêu cho các phần tử lọc phủ: 1.2-1.5 m/phút (không phải 3-5 m/phút như trong hệ thống thu bụi—phủ bụi yêu cầu vận tốc khí nhẹ nhàng hơn để tránh làm tắc bộ lọc).

Ví dụ: Nếu cổng xả của lốc xoáy của bạn là 120 cfm khí với bụi mịn, và bạn muốn vận tốc mặt tiếp mục tiêu là 1.3 m/phút:

Diện tích bộ lọc = (120 × 0.00157) / 1.3 = 0.145 m² (khoảng 2-3 cartridge lọc tiêu chuẩn đường kính 320mm × chiều dài 600mm)

Bước 4: Kiểm tra sự chênh lệch áp suất qua hệ thống

Tổng sự chênh lệch áp suất của hệ thống nên duy trì dưới 2000 Pa (200 mmH₂O) trong vận hành bình thường:

Sự chênh lệch áp suất của lốc xoáy: thường từ 400-600 Pa ở vận tốc tối ưu
Bộ lọc phụ sạch: thường từ 300-500 Pa
Ống dẫn khí và các kết nối: thường từ 200-400 Pa

Nếu tổng vượt quá 2000 Pa, bạn sẽ cần công suất quạt lớn hơn (lãng phí năng lượng) hoặc bụi mịn của bạn sẽ không được thu giữ hiệu quả (chúng sẽ bỏ qua bộ lọc).

Bước 5: Xác nhận công suất quạt

Quạt điều khiển hệ thống phải có khả năng di chuyển luồng khí thực tế của bạn với sự chênh lệch áp suất tổng tính toán, cộng thêm một khoản an toàn (10-15%).

Đối với hệ thống 1000 cfm ở tổng chênh lệch áp suất 1500 Pa, bạn cần quạt khoảng 7-10 kW. Quạt nhỏ hơn không duy trì vận tốc khí trong các giai đoạn phun sương cao điểm.

Về mặt thực tế: Từ các dự án của chúng tôi, các tổ hợp cyclone + bộ lọc phụ phù hợp đạt tỷ lệ phục hồi một cách nhất quán. 92-96% Các hệ thống không phù hợp thường bị dừng lại ở mức 70-80%.

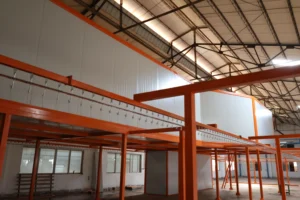

![powder coating recovery system with cyclone and secondary filter]

Điểm chính 3: Thiết kế Buồng phấn của bạn để Luồng không khí hiệu quả và Thu giữ phấn tốt

Các yếu tố thiết kế gian hàng quan trọng ảnh hưởng đến tỷ lệ phục hồi

Hầu hết các vấn đề phục hồi gặp phải đều xuất phát từ thiết kế gian hàng, không phải từ phần cứng phục hồi. Một gian hàng được thiết kế kém có thể giảm hiệu quả phục hồi thực tế từ 20-30% vì bột không bao giờ đến hệ thống phục hồi một cách hiệu quả ngay từ ban đầu.

Vấn đề cốt lõi: Hạt bột mất điện tích tĩnh nhanh chóng khi di chuyển qua không khí. Khi mất điện tích, chúng hoạt động như các hạt trung tính—chúng chỉ đơn giản rơi xuống hoặc bị cuốn theo dòng không khí mà không bị "bắt giữ" như các hạt mang điện tích.

Một gian hàng được thiết kế tốt bắt giữ bụi mịn một cách hiệu quả trước khi nó mất điện tích và bị cuốn trôi theo dòng không khí. Một gian hàng thiết kế kém có các vùng chết, luồng khí ngược hoặc sự nhiễu loạn quá mức—tất cả đều làm tăng thời gian lưu giữ của các hạt và gây mất điện tích.

Các thông số thiết kế gian hàng quan trọng:

Tốc độ và hướng luồng không khí

Luồng khí chính nên là dòng laminar (mịn, một chiều) ở tốc độ 0.5-1.0 m/s qua thể tích buồng.
Quá nhanh (>1.2 m/s): bột bị thổi về phía ống xả trước khi lắng đọng và bám vào chi tiết gia công
Chậm quá (<0.3 m/s): bột có thể tái phân tán và tuần hoàn trở lại vùng phun
Lỗi phổ biến: gian hàng được thiết kế cho tốc độ cao (trên 1,5 m/s) để "làm sạch không khí nhanh chóng"—thực tế điều này làm giảm chất lượng lớp phủ và hiệu quả thu hồi

Vị trí lỗ hút và xả

Thông gió trong lành nên đặt ở phía đối diện với khu vực phun và ống xả
Không khí vào cần được lọc (ít nhất 3µ) để ngăn bụi môi trường gây ô nhiễm
H exhaust nên được đặt để hút khí. xa khỏi khu vực súng phun, không tạo ra sự hỗn loạn gần súng
Nếu gian hàng chỉ có hệ thống xả phụ ở một bên, bụi phấn tự nhiên tích tụ ở phía đối diện—tạo ra các "vùng chết" nơi các hạt bụi lắng đọng mà không được hút ra ngoài

Thiết kế sàn gian hàng

Sàn nên dốc nhẹ (1-2°) về phía máng thu gom trung tâm
Bột rơi xuống sàn nên thoát ra hệ thống thu hồi, không tích tụ lại
Lưới sàn hoặc sàn lỗ (nếu sử dụng) nên đủ nhỏ (lỗ tối đa 5-10mm) để bắt bụi bột nhưng đủ thô để không bị tắc
Nhiều buồng có lưới mở cho phép bụi rơi qua xuống khoang dưới—thiết kế kém, mất nhiều bụi bột

4. Vật liệu và hoàn thiện bề mặt tường buồng

Tường trong nên mịn, không xốp (thép không gỉ, thép phủ epoxy hoặc polycarbonate)
Bề mặt thô hoặc hút ẩm (sợi thủy tinh, bê tông chưa xử lý) bắt bụi bột và gây khó khăn trong việc thay đổi màu sắc
Tích tụ tĩnh điện trên tường có thể thu hút bụi bột—thiết kế nên bao gồm dây nối đất hoặc lớp phủ dẫn điện để ngăn chặn tích điện

5. Vị trí lắp đặt đèn và thiết bị sưởi

Đèn và máy sưởi tạo ra dòng nhiệt làm gián đoạn luồng không khí laminar
Thiết bị lắp đặt không đúng vị trí có thể tạo ra dòng khí ngược, làm treo các hạt bụi mịn
Thiết bị nên âm hoặc đặt ngoài đường đi của luồng không khí chính

Chẩn đoán và sửa các vấn đề phổ biến về luồng không khí và điểm chết

Dưới đây là cách chúng tôi chẩn đoán các vấn đề luồng không khí trong buồng trên các sàn sản xuất thực tế:

Phương pháp 1: Thử nghiệm khói bằng mắt thường
Phát ra khói (hoặc sử dụng máy tạo sương cầm tay) tại các điểm khác nhau trong buồng:

Gần vùng phun: khói nên di chuyển mượt mà về phía cổng thoát khí
Tại các góc và trần của buồng: khói không nên xoáy hoặc dừng lại
Bất cứ nơi nào khói lưu lại >3 giây, đó là điểm chết

Phương pháp 2: Quan sát hành vi của bột

Bột lắng đều trên sàn = thiết kế tốt
Bột tích tụ ở góc hoặc dọc theo tường = tồn tại vùng chết
Bột nổi lên gần trần sau khi phun = tốc độ hút quá cao hoặc quạt xả đặt không hợp lý
Bột tuần hoàn trở lại vùng phun = không khí hút không qua bộ lọc hoặc van xả bị chặn một phần

Phương pháp 3: Đo tốc độ không khí
Sử dụng máy đo tốc độ gió để đo tại:

Trung tâm buồng (nên từ 0.6-0.9 m/s)
Góc buồng (nên tương tự—nếu góc là 0.1-0.3 m/s, tồn tại vùng trì trệ)
Lỗ thoát khí xả (nên phù hợp với CFM của quạt đã tính)

Các vấn đề phổ biến và cách khắc phục chúng:

Vấn đề	Triệu chứng	Sửa chữa
Hút và xả quá gần nhau	Luồng không khí bị ngắn mạch; bột quay trở lại vùng phun	Chuyển vị trí hút sang phía đối diện; lắp đặt tấm chắn giữa hút và xả
Buồng quá lớn so với công suất quạt	Tốc độ thấp khắp nơi; bột lắng trong buồng thay vì đi đến hệ thống thu hồi	Giảm kích thước gian hàng hoặc nâng cấp quạt (mỗi giảm tốc độ 10% = khoảng mất hiệu quả phục hồi 15%)
Đèn treo trần tạo ra dòng khí thổi ngược lên	Bột mịn lơ lửng gần trần thay vì bị thoát ra ngoài	Di chuyển đèn ra ngoài gian hoặc âm vào trong; thêm chắn hướng dưới đèn để chuyển hướng dòng khí nhiệt lên trên
Điểm xả khí đơn nằm lệch sang một bên	Bên đối diện của gian trở thành vùng chết	Lắp đặt lỗ xả khí phụ hoặc sử dụng thiết kế góc gian tròn để thúc đẩy tuần hoàn không khí
Van xả khí bị cản trở một phần	Luồng khí không đều; một số khu vực di chuyển nhanh, những khu khác bị trì trệ	Vệ sinh van xả khí; đảm bảo van mở hoàn toàn trong quá trình vận hành

Một trường hợp thực tế: Gian của nhà sản xuất tủ có hai trạm phun nhưng chỉ có một lỗ xả khí ở bên phải. Góc bên trái liên tục tích tụ bột, hiệu quả phục hồi dừng lại ở mức 72%. Chúng tôi lắp đặt lỗ xả khí thứ hai ở bên trái (dẫn đến cùng hệ thống thu hồi). Hiệu quả phục hồi ngay lập tức tăng lên 89%. Chi phí: chưa đến một ngày nâng cấp và khoảng 3.000 nhân dân tệ (tương đương USD) cho hệ thống ống dẫn và thiết bị van xả khí.

Nguyên tắc thiết kế: Hãy nghĩ luồng khí trong gian như năng suất dây chuyền lắp ráp. Bạn muốn bột di chuyển trơn tru, không tích tụ ở đâu cả. Mỗi vùng chết là một vấn đề lưu trữ bột đang chờ xảy ra.

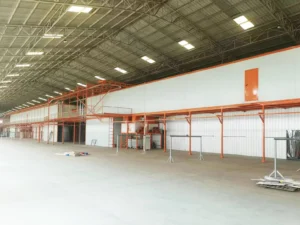

![powder booth airflow design and spray chamber layout]

Chiến lược Quản lý Bột Thu Hồi—Tối đa hóa ROI Vượt qua Tỷ lệ Thu Hồi

Thu thập bột chỉ là một nửa cuộc chiến. Những gì bạn làm với bột thu hồi quyết định xem hiệu quả thu hồi có thực sự tiết kiệm tiền hay không.

Hướng dẫn Phân loại và Tái sử dụng Bột thu hồi

Chúng tôi đề xuất hệ thống phân loại ba cấp cho tất cả bột thu hồi:

Cấp 1: Có thể tái sử dụng chất lượng cao (60-70% của bột thu hồi)

Ngoại hình: sạch sẽ, màu sắc đồng nhất, không có ô nhiễm rõ ràng
Kiểm tra: trộn với bột mới theo tỷ lệ 30% trong một lô thử nghiệm và phun; nếu chất lượng lớp phủ phù hợp với bột mới 100%, đó là cấp 1
Sử dụng: pha trộn trực tiếp vào nguồn cung sản xuất hoạt động (tối đa tỷ lệ pha trộn 30%)
Lưu trữ: chứa kín, khô ráo ở nhiệt độ 18-25°C

Cấp độ 2: Có thể tái sử dụng có điều kiện (20-30% bột thu hồi)

Hình dạng: hơi biến đổi màu sắc, tích tụ bụi nhỏ hoặc hấp thụ hơi ẩm nhẹ
Kiểm tra: giống như Cấp độ 1, nhưng không đạt yêu cầu (chuyển màu nhẹ hoặc vấn đề chảy flow trong các lô trộn)
Sử dụng: riêng biệt cho lô phun không quan trọng, hoặc các lô sản xuất một màu nơi sự biến đổi màu nhẹ là chấp nhận được (như hoàn thiện kết cấu tự nhiên)
Lưu trữ: chứa có đánh dấu, ưu tiên kiểm soát độ ẩm (gói hút ẩm trong túi)
Xử lý: phải sử dụng trong vòng 2 tuần kể từ khi thu hồi

Cấp độ 3: Chất thải / Xử lý (5-15% bột thu hồi)

Hình dạng: nhiễm bẩn rõ ràng (kết tinh muối, cục cứng, biến đổi màu sắc)
Nguyên nhân: thường là dư lượng tiền xử lý, nhiễm ẩm hoặc trộn màu chéo
Xử lý: xử lý theo quy định địa phương; không cố gắng tái chế

Thông tin quan trọng chúng tôi đã học: Hầu hết các nhà máy trộn tất cả bột thu hồi lại với nhau, rồi tự hỏi tại sao chất lượng giảm sút. Khi sử dụng trộn recovery trong ca phun thứ ba hoặc thứ tư, ô nhiễm tích tụ khiến bột không thể sử dụng được và họ vứt bỏ. Họ nghĩ hiệu quả thu hồi là 60% khi thực tế chỉ là 30% (thu thập được 60%, nhưng 50% trong đó là không thể sử dụng).

Với phân loại ba cấp, chúng tôi đã thấy khách hàng đạt được mức thu hồi thực tế có thể sử dụng là 85-90% (không chỉ là bột thu hồi thu thập được).

Tác động về Chi phí: Cách Phân loại Bột Chính xác Cải thiện Lợi nhuận

Hãy cùng tính toán thực tế. Giả sử:

Công suất dây chuyền: 50 sản phẩm mỗi ca làm việc 8 giờ
Sử dụng bột: 2 kg mỗi sản phẩm = 100 kg mỗi ca
Giá bột: $8 mỗi kg
Hệ thống thu hồi: 85 kg mỗi ca làm việc (tỷ lệ thu thập TP3T851)
Chi phí năng lượng để vận hành hệ thống thu hồi: $5 mỗi ca làm việc

Kịch bản A: Tất cả bột thu hồi trộn lẫn nhau (thông thường)

85 kg thu được, nhưng sau khi trộn, vấn đề chất lượng xuất hiện vào giữa ca thứ hai
Chỉ có 50% thực sự sử dụng được trong sản xuất = 42.5 kg sử dụng được
Chất thải: 42.5 kg chi phí xử lý (~$3 mỗi kg) = chi phí $127.50
Giá trị thu hồi thực tế: (42.5 kg × $8) - $127.50 - $5 chi phí năng lượng = Tiết kiệm $264.50 mỗi ca làm việc
Tỷ lệ thu hồi thực sự: 42.5 / 100 = 42.5%

Kịch bản B: Phân loại theo ba cấp (cách tiếp cận của chúng tôi)

85 kg thu được và phân loại:
- Cấp 1: 60 kg (100% sử dụng được)
- Cấp 2: 20 kg (100% sử dụng được nhưng trong các lô riêng biệt)
- Cấp 3: 5 kg (chất thải)
Sử dụng được: 80 kg
Chất thải: 5 kg chi phí xử lý = $15
Giá trị thu hồi thực tế: (80 kg × $8) - $15 - $5 chi phí năng lượng = Tiết kiệm $620 mỗi ca làm việc
Tỷ lệ thu hồi thực sự: 80 / 100 = 80%

Sự khác biệt: $620 - $264.50 = $355.50 tiết kiệm bổ sung mỗi ca làm việc

Hơn 250 ngày làm việc mỗi năm: $88.875 tiết kiệm hàng năm bổ sung chỉ từ việc phân loại bột tốt hơn.

Đây là ROI quan trọng. Không chỉ là "chúng ta có đang thu thập bột" mà còn là "bột đã thu thập có thực sự sử dụng được hay không."

![powder coating recovery and recirculation system diagram]

Các Thực Hành Tốt Nhất Về Vận Hành và Bảo Trì Phòng Ngừa để duy trì Hiệu Suất

Chỉ số Giám Sát Hàng Ngày và Các Quy Trình Điều Chỉnh

Hiệu quả phục hồi không tự nhiên mà duy trì ổn định. Bạn cần giám sát hàng ngày để phát hiện vấn đề trước khi chúng gây ra các vấn đề về chất lượng.

Danh sách kiểm tra hàng ngày (trước khi bắt đầu sản xuất):

Kiểm tra hình dạng cyclone
- Kiểm tra nón để xem có tích tụ bột không (nên rõ ràng phần lớn)
- Kiểm tra đáy phễu để xem có cục hoặc độ ẩm không (cho thấy ngưng tụ qua đêm hoặc thấm ẩm)
- Nghe các âm thanh bất thường trong quá trình khởi động (kêu răng rắc hoặc kêu rít = mòn bạc đạn hoặc tắc nghẽn)
Tình trạng bộ lọc phụ
- Chỉ số thị giác (nếu đã lắp đặt): nên hiển thị "sạch" khi khởi động
- Chỉ số áp suất tại đầu vào quạt: nên đọc <1000 Pa khi bộ lọc sạch
- Nếu áp suất vượt quá 1200 Pa khi khởi động, bộ lọc cần được làm sạch khẩn cấp
Hệ thống khí nén
- Kiểm tra đồng hồ điểm sương của máy sấy: nên đọc ≤-40°C
- Kiểm tra mức nước của bộ phân ly: nên gần như trống (xả nếu cần)
- Nghe các tiếng rít của khí trong quá trình khởi động (tiếng rít = các kết nối lỏng hoặc kín bị hỏng)
Luồng không khí trong buồng
- Xác nhận các van xả khí thoát đã mở hoàn toàn
- Kiểm tra bộ lọc đầu vào để xem có bị tắc không (nếu có đồng hồ đo áp suất, sự giảm áp suất đầu vào nên <300 Pa)
- Xác nhận trực quan việc thu dust trong máng sàn (bột không nên tích tụ thành đống trên sàn buồng)

Trong quá trình sản xuất (hàng giờ):

Độ ổn định cung cấp bột
- Quan sát mẫu phun mỗi giờ (nên duy trì ổn định, không giảm hoặc trở nên mất kiểm soát)
- Nghe tiếng bơm bột (nên có nhịp điệu đều đặn, không bỏ lỡ hoặc bị giật)
- Kiểm tra mức độ chứa bột và khả năng chảy của hopper (xao trộn thủ công nếu bột có vẻ bị cầu nối)
Tích tụ bột thu hồi
- Kiểm tra mức hopper cyclone trong xe thu hồi phụ
- Nếu hopper đầy nhanh hơn dự kiến, có thể do rò rỉ khí quá mức hoặc hệ thống thu hồi bị quá áp

Quy trình điều chỉnh hàng ngày:

Nếu áp lực bộ lọc tăng >1500 Pa trong quá trình sản xuất: Dừng dây chuyền, kích hoạt rửa ngược bộ lọc thủ công (nếu có) hoặc lên lịch vệ sinh bộ lọc cho ca làm việc tiếp theo
Nếu mẫu phun trở nên không đều: Kiểm tra áp lực khí nén (nên giữ ổn định), kiểm tra cầu nối trong hopper, xác minh vòi phun súng phun không bị tắc nghẽn một phần
Nếu áp lực thoát khí của buồng tăng: Kiểm tra tắc nghẽn ống dẫn hoặc van giảm tốc đóng một phần
Nếu bột thu hồi trông ướt hoặc vón cục: Chứng tỏ độ ẩm xâm nhập; kiểm tra máy sấy khô và xem xét chạy chế độ chờ của máy sấy qua đêm

Lịch bảo trì để ngăn ngừa giảm hiệu quả

Hàng tuần:

Xả hoàn toàn nước trong bộ tách khí thoát nước
Vệ sinh bên trong buồng (quét sàn, lau tường nếu cần để chuẩn bị cho việc đổi màu)
Kiểm tra trực quan tất cả các kết nối ống dẫn để phát hiện rò rỉ hoặc tắc nghẽn

Hàng tháng:

Thay cartridge bộ lọc khí giai đoạn đầu tiên (hoặc kiểm tra và làm sạch nếu loại rửa được)
Kiểm tra hệ thống rửa ngược bộ lọc phụ (nếu có) và xác nhận chu kỳ làm sạch bộ lọc hoạt động
Kiểm tra bên trong hình nón lốc xoáy để tích tụ bột; nếu >2 cm lớp bột tích tụ, cần làm sạch thủ công
Đo và ghi lại thể tích và chất lượng bột thu hồi được
Xác minh điện trở đất của súng phun sương (<1 MΩ)

Hàng quý (mỗi 3 tháng):

Thay cartridge bộ lọc khí giai đoạn thứ hai
Kiểm tra chỉ số màu của bộ lọc làm khô desiccant; nếu hơn 50% chỉ số đổi màu, cần thay thế
Vệ sinh kỹ bộ lọc hút của buồng; thay thế nếu bị bẩn nặng
Kiểm tra hệ thống ống dẫn để phát hiện ăn mòn bên trong hoặc tích tụ bột trong các đoạn có vận tốc thấp
Kiểm tra điểm sương của khí nén bằng đồng hồ đo cầm tay (không chỉ dựa vào đồng hồ đo áp suất)
Đo áp lực giảm của hệ thống ở luồng khí sản xuất đầy đủ; nếu >2000 Pa, điều tra nguồn (thường là tắc nghẽn bộ lọc hoặc ống dẫn)

Nửa năm (mỗi 6 tháng):

Thay cartridge bộ lọc sau giai đoạn thứ ba
Làm sạch sâu buồng plenum của bộ lọc phụ (bột mịn tích tụ có thể làm giảm hiệu suất nếu không được làm sạch)
Kiểm tra vòng bi quạt để phát hiện tiếng ồn hoặc rung động; lắng nghe tiếng cắt không bình thường
Kiểm tra chất lượng bột phục hồi bằng cách trộn 20% đã phục hồi với 80% mới và chạy thử lô phun sương

Hàng năm:

Thay thế cartridge máy sấy hút ẩm (ngay cả khi chỉ báo cho thấy vẫn còn tốt; chất hút ẩm có thể bị giảm hiệu quả theo thời gian)
Kiểm tra chuyên nghiệp các bộ phận bên trong cyclone (cánh tách có thể mòn và giảm hiệu quả)
Xây dựng lại hoặc thay thế bộ điều chỉnh áp suất khí (màng ngăn bên trong bị xuống cấp gây ra sự lệch áp suất)
Đo lường và ghi lại tất cả áp suất hệ thống, vận tốc, và thể tích bột thu hồi để thiết lập điểm chuẩn cho phân tích xu hướng

Nguyên tắc phòng ngừa: Mỗi giờ ngừng hoạt động không kế hoạch do hệ thống phục hồi gặp sự cố sẽ gây thiệt hại gấp 5-10 lần chi phí bảo trì định kỳ. Thay bộ lọc trị giá 200¥ mất khoảng 30 phút. Một lần dừng sản xuất không dự kiến do hệ thống phục hồi bị tắc có thể gây thiệt hại hơn 5.000¥ trong sản lượng bị mất.

![powder coating system maintenance and filter replacement]

Những sai lầm phổ biến trong triển khai và cách tránh chúng

Dựa trên hàng chục dự án, đây là những sai lầm chúng tôi thường thấy lặp đi lặp lại, và cách ngăn chặn chúng:

Sai lầm 1: Nâng cấp phần cứng phục hồi mà không sửa chữa các vấn đề ở phía trước

Điều xảy ra: Khách hàng lắp đặt cyclone lớn hơn hoặc bộ lọc tốt hơn, nhưng hệ thống phục hồi vẫn bị đình trệ ở mức 75-80% công suất
Tại sao: Chất lượng xử lý ban đầu hoặc ô nhiễm khí nén vẫn đang phá hoại chất lượng bột
Cách phòng tránh: Luôn bắt đầu bằng kiểm tra chất lượng xử lý ban đầu và đánh giá hệ thống khí nén trước khi sửa chữa thiết bị phục hồi. Chi phí chẩn đoán khoảng 1 triệu đồng nhưng ngăn chặn được hơn 10 triệu đồng trong việc mua sắm thiết bị không cần thiết

Sai lầm 2: Không đủ kích thước hệ thống phục hồi để "tiết kiệm chi phí vốn"

Điều xảy ra: Cyclone và bộ lọc hoạt động ở công suất tối đa trong quá trình sản xuất, gây ra áp lực ngược trong hệ thống khiến bột bị đẩy vào các đường bypass hoặc làm giảm hiệu quả của quạt
Tại sao: Nhóm mua hàng thiết kế thiết bị dựa trên "khối lượng phun trung bình", không phải khối lượng đỉnh cao
Cách phòng tránh: Chọn kích thước cyclone và bộ lọc cho công suất đỉnh 120 lít, không phải 100 lít. Thêm công suất khoảng 10% sẽ tốn khoảng 1 triệu đồng nhưng ngăn chặn mất hiệu quả khoảng 4 triệu đồng

Sai lầm 3: Không phân loại bột thu hồi

Điều xảy ra: Hiệu quả thu hồi về mặt kỹ thuật cao (85%), nhưng khả năng sử dụng thực tế chỉ đạt 40% vì bột tái chế bị ô nhiễm
Tại sao: Không kiểm soát chất lượng đối với những gì được đưa trở lại sản xuất
Cách phòng tránh: Triển khai hệ thống phân loại 3 cấp đơn giản. Đào tạo người vận hành để xác định và phân tách Cấp 1 so với Cấp 2 so với chất thải

Sai lầm 4: Bỏ qua chất lượng khí nén

Điều xảy ra: Thu hồi hoạt động tốt, nhưng kiểu phun trở nên không nhất quán theo thời gian; chất lượng giảm sút; khách hàng phàn nàn
Tại sao: Độ ẩm và dầu trong không khí làm giảm chất lượng bột; người vận hành tăng áp suất khí để bù đắp, lãng phí năng lượng và vật liệu
Cách phòng tránh: Lắp đặt bộ xử lý khí phù hợp ngay từ đầu. Chi phí khoảng 8.000 USD nhưng tiết kiệm hơn 50.000 USD hàng năm nhờ ngăn ngừa lãng phí và giảm tiêu thụ năng lượng

Sai lầm 5: Quá phụ thuộc vào thiết bị mà không có kỷ luật vận hành

Điều xảy ra: Hiệu suất thu hồi giảm 15-25% trong 6 tháng mặc dù không có gì bị hỏng
Tại sao: Bỏ qua việc giám sát hàng ngày; bộ lọc không được làm sạch đúng lịch; độ ẩm tích tụ trong phễu; người vận hành ngừng phân loại bột thu hồi
Cách phòng tránh: Chỉ định một người duy nhất làm "chủ sở hữu hệ thống thu hồi". Giao trách nhiệm cho họ tuân thủ danh sách kiểm tra hàng ngày/hàng tuần/hàng tháng. Giám sát hiệu suất hàng tháng và báo cáo ngay lập tức bất kỳ sự sụt giảm nào từ 5%+ trở lên

Sai lầm 6: Thiết kế buồng phun làm kẹt bột thay vì để bột lưu thông

Điều xảy ra: Bột tích tụ trong buồng phun; khó làm sạch giữa các lần thay đổi màu; người vận hành bỏ qua việc làm sạch buồng phun để tiết kiệm thời gian; ô nhiễm tăng lên
Tại sao: Buồng phun được thiết kế để đẹp mắt hoặc chi phí thấp, chứ không phải hiệu quả luồng khí
Cách phòng tránh: Thu hút chuyên gia thiết bị sơn tĩnh điện tham gia vào thiết kế buồng phun, không chỉ thợ sơn buồng. Dành thêm 5 phút để thảo luận về đường dẫn luồng khí. Điều này ngăn chặn hàng tháng mất hiệu suất

Kết luận: Nâng cao hiệu suất thu hồi cho dây chuyền của bạn

Hiệu suất thu hồi bột không phải là một vấn đề duy nhất với một giải pháp duy nhất. Đó là một hệ thống—chất lượng xử lý ban đầu, chuẩn bị khí nén, kích thước lốc xoáy/bộ lọc, thiết kế buồng phun, phân loại bột và kỷ luật vận hành đều hoạt động cùng nhau.

Đây là những gì chúng tôi thường thấy:

Các dây chuyền thu hồi 65-75% thường có một vấn đề lớn (thường là khí nén kém chất lượng hoặc thiết bị thu hồi không đủ kích thước)
Các dây chuyền phục hồi 75-85% có nhiều vấn đề trung bình (chất lượng không khí hơi kém, vùng chết của buồng phun, phân tách bột yếu)
Các dây chuyền phục hồi 90%+ đã tối ưu hóa tất cả ba khu vực—và duy trì hiệu suất đó thông qua kỷ luật vận hành nhất quán

Tin tốt nhất: bạn không cần phải sửa tất cả mọi thứ cùng lúc. Bắt đầu bằng một cuộc kiểm tra chẩn đoán hệ thống xử lý trước và hệ thống khí nén (hiệu quả nhất về chi phí). Sau đó điều chỉnh kích thước của cyclone và bộ lọc nếu cần. Cuối cùng, tối ưu hóa thiết kế buồng phun và thực hiện phân loại bột.

Hầu hết các cơ sở chúng tôi làm việc cùng thấy cải thiện hiệu quả phục hồi từ 15-25% trong vòng 3 tháng sau khi thực hiện ba điểm chính này. Và điều đó trực tiếp chuyển thành tiết kiệm cho doanh nghiệp—thường là $50.000-$200.000 hàng năm tùy thuộc vào quy mô dây chuyền và chi phí bột của bạn.

Nếu bạn hiện đang vận hành dây chuyền sơn phủ bột và thấy hiệu quả phục hồi dưới 85%, đáng để thực hiện một cuộc kiểm tra chẩn đoán nghiêm túc. Vấn đề gần như luôn có thể sửa chữa, và lợi tức đầu tư gần như luôn mạnh mẽ.

Nếu bạn muốn thảo luận về các thách thức phục hồi của dây chuyền cụ thể của mình hoặc muốn một cuộc kiểm tra hiệu quả sơ bộ, chúng tôi sẵn sàng giúp đỡ. Liên hệ với chúng tôi tại ketumachinery@gmail.com hoặc WhatsApp +8618064668879. Chúng tôi đã chứng kiến hàng chục tình huống tương tự và thường có thể xác định nút thắt chính về hiệu quả trong ca sản xuất đầu tiên của bạn.
