Comment choisir la bonne configuration pour l'équipement de pulvérisation électrostatique : équipement vs ligne de pulvérisation

Lorsque vous cherchez à améliorer vos capacités de revêtement, la décision entre une cabine de pulvérisation autonome et une ligne de pulvérisation intégrée semble simple en surface. Mais après des années de travail avec des fabricants dans la production de cabines, d'extrusions en aluminium et de mobilier d'extérieur, j'ai appris que ce choix est bien plus nuancé — et la mauvaise décision peut vous coûter cher en termes de qualité et de dépenses d'exploitation.

La véritable réponse n'est pas " lequel est meilleur ", mais plutôt " lequel correspond à votre réalité de production ". Votre production quotidienne, la cohérence dont vous avez besoin, l'agencement de votre usine, vos plans de croissance à long terme, et votre volonté d'investir dans un pré-traitement approprié et une alimentation en air déterminent si vous devriez envisager une seule station de pulvérisation ou vous engager dans une ligne complète.

Laissez-moi vous guider à travers le cadre de décision que nous utilisons avec nos clients, les paramètres critiques qui comptent réellement, et les erreurs de configuration que nous voyons les usines répéter encore et encore.

Qu'est-ce que la configuration de l'équipement de pulvérisation électrostatique et pourquoi est-elle importante pour votre production ?

Au cœur, la configuration de l'équipement de pulvérisation électrostatique signifie la combinaison spécifique de cabines de pulvérisation, de systèmes de pré-traitement, de fours de cuisson, d'unités de récupération de poudre et de systèmes de convoyage que vous choisissez de déployer. Il ne s'agit pas simplement de sélectionner une pistolet de pulvérisation ou un four — il s'agit de s'assurer que chaque module fonctionne ensemble pour atteindre de manière cohérente la qualité de revêtement souhaitée, poste après poste.

De notre point de vue, la configuration que vous choisissez détermine trois résultats : d'abord, si votre revêtement répond à vos normes de qualité ; deuxièmement, si vous pouvez maintenir votre taux de production cible sans goulets d'étranglement ; et troisièmement, quel est réellement votre coût par pièce lorsque vous prenez en compte le gaspillage de poudre, la consommation d'énergie et la main-d'œuvre.

La plupart des usines considèrent l'équipement de pulvérisation de manière isolée. Elles se demandent : " Ce pistolet de pulvérisation peut-il appliquer la poudre ? " Mais la question qu'elles devraient poser est : " Ce pistolet, combiné à mon pré-traitement, mon système de cuisson, ma récupération de poudre et la compétence de mon opérateur, peut-il produire de manière cohérente des revêtements qui ne échoueront pas sur le terrain ou seront rejetés par mon client ? "

Cette distinction est importante car nous avons vu des usines investir dans des pistolets de pulvérisation haut de gamme pour ensuite gaspiller 30% plus de poudre et produire des pièces avec des défaillances d'attachement parce que leur pré-traitement était incohérent. Nous avons également vu des usines acheter des fours de cuisson coûteux qui fonctionnent à moitié vide parce que leur débit de pulvérisation ne correspond pas à la capacité du four. Ce sont des échecs de configuration, pas des défaillances d'équipement.

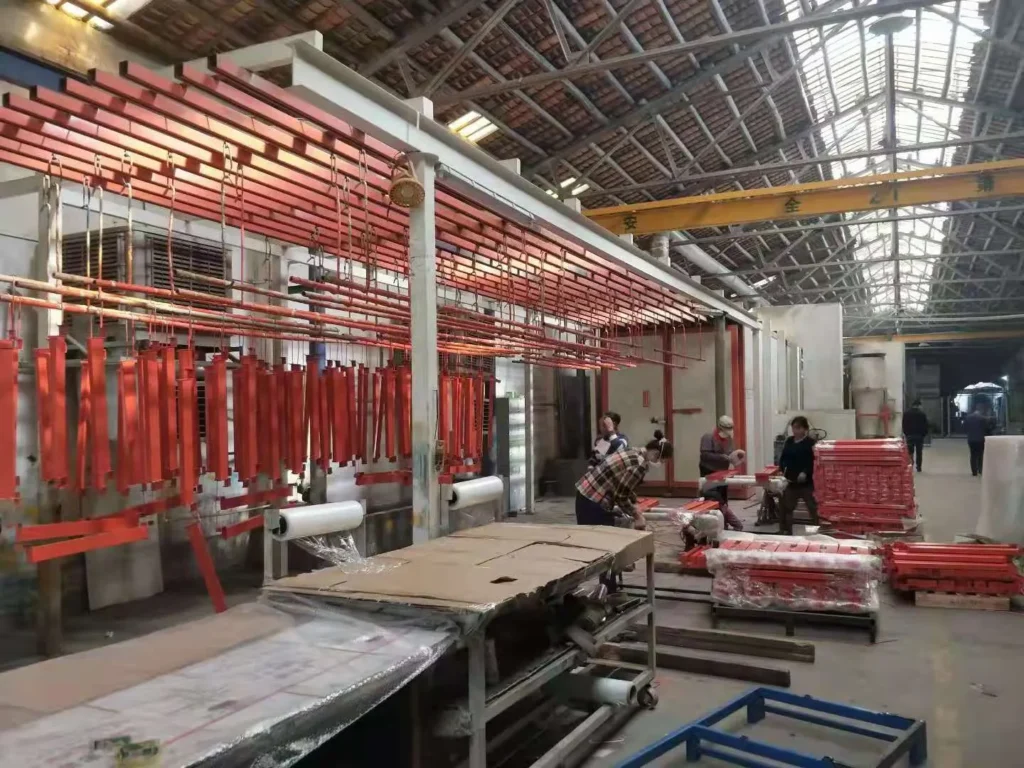

ligne de peinture en poudre en usine" />

Équipement unique vs ligne de pulvérisation : quand faut-il choisir l'un ou l'autre ?

Principales différences en termes de capacité de production, de cohérence et d'exigences d'espace

Voici la réalité pratique : une cabine de pulvérisation autonome n'est pas simplement une " ligne de pulvérisation plus petite ". C'est une approche fondamentalement différente de la fabrication.

Une cabine de pulvérisation unique — ce que nous appelons souvent une station de pulvérisation manuelle ou semi-automatisée — est conçue pour la flexibilité et un investissement en capital moindre. Vous déplacez manuellement la pièce devant le pistolet de pulvérisation, appliquez la poudre (manuellement ou avec un mécanisme de va-et-vient simple), puis déplacez la pièce dans un four de cuisson séparé. Les changements de couleur sont rapides car vous ne rincez qu'une seule tête de pulvérisation. Les exigences d'espace sont minimales. Si vous devez pulvériser une pièce de taille différente demain, vous ajustez simplement votre procédure de manutention.

Mais voici ce que vous échangez : cohérence, débit et véritable contrôle des coûts. Lorsque je pénètre dans une usine qui dépend de cabines de pulvérisation manuelles pour leur production principale, je constate une grande variation dans l'épaisseur du revêtement, des zones manquées occasionnelles où l'angle de l'opérateur n'était pas parfait, et un problème constant d'adhérence sur des pièces de forme complexe parce que l'état du pré-traitement varie entre les lots. La fatigue de l'opérateur à la 7ème heure de poste se voit dans la qualité du revêtement.

Une ligne de pulvérisation intégrée — que nous concevons pour la plupart de nos clients — est un système chorégraphié. Les pièces avancent sur un convoyeur continu ou indexé. Le pré-traitement, la pulvérisation, la cuisson et le refroidissement se déroulent tous en séquence à intervalles réguliers. Les pistolets de pulvérisation sont souvent automatisés ou semi-automatisés, garantissant des motifs de pulvérisation uniformes. La récupération de poudre est intégrée, et non ajoutée en supplément. Le four de cuisson est dimensionné pour correspondre à votre débit de pulvérisation, ni trop grand ni trop petit.

L'investissement est plus élevé. La surface requise est plus longue. Mais voici ce que vous gagnez : une épaisseur de revêtement cohérente (±25 microns est réalisable au lieu de ±50), pratiquement aucune zone manquée, une meilleure utilisation de la poudre grâce à une récupération cohérente de la surpulvérisation, et la compétence de l'opérateur devient beaucoup moins critique pour la qualité finale.

D'après notre expérience, une ligne de pulvérisation gère également plus intelligemment les changements de couleur. Au lieu de rincer la poudre partout, les systèmes modernes utilisent des cabines de récupération secondaires qui capturent plus de 90% de la poudre de transition de couleur, réduisant le gaspillage et le temps d'arrêt à 20-30 minutes au lieu de 45-60 minutes.

Comment déterminer votre seuil de volume de production pour passer à une ligne

Le point d'équilibre n'est pas une simple calcul, mais voici le cadre que nous utilisons :

Si vous produisez moins de 300 à 400 pièces par semaine de produits similaires (même matériau, taille similaire, familles de couleurs similaires), une cabine de pulvérisation à un seul pistolet de haute qualité peut suffire. Vous bénéficiez d’un coût en capital plus faible et d’une simplicité opérationnelle.

Une fois que vous dépassez 500 à 800 pièces par semaine, ou si vous produisez en continu la même famille de produits, une ligne de pulvérisation devient économiquement rationnelle. La réduction des déchets de poudre seule rembourse généralement 15 à 20 % du coût de la ligne chaque année. Ajoutez l’efficacité du travail (un opérateur peut superviser une ligne au lieu de gérer une cabine toute la journée) et les avantages en termes de cohérence (moins de rejets, moins de retouches), et le retour sur investissement est généralement de 2 à 3 ans.

Mais le véritable point de décision ne concerne pas seulement le volume — c’est la nécessité de cohérence et la valeur du produit. Si vous appliquez un revêtement sur des profils en aluminium de haute valeur pour des applications architecturales, où les défauts de surface sont visibles et les défaillances d’attachement entraînent des réclamations de garantie, vous avez besoin d’une ligne même à 300 pièces/semaine. Si vous appliquez un revêtement sur des boîtes métalliques utilitaires où une certaine variation de surface est acceptable, vous pouvez rester avec une cabine à 600 pièces/semaine.

Je pose toujours trois questions à nos clients :

Premièrement : Votre processus actuel peut-il répondre de manière cohérente aux spécifications visuelles et de performance de votre client ? Si vous avez déjà des difficultés avec l’adhérence, l’uniformité de la couleur ou des taux de défauts supérieurs à 3-5 %, la cause profonde est souvent liée à la configuration, et non à une erreur de l’opérateur. Une ligne de pulvérisation résout cela.

Deuxièmement : Quel est le coût des défaillances de qualité ? Nous avons déjà travaillé avec un fabricant de meubles appliquant un revêtement sur des cadres extérieurs. Leur cabine de pulvérisation manuelle produisait 81 % de défaillances d’adhérence, découvertes lors de l’assemblage. Le coût des rebuts et la main-d'œuvre de re-travail dépassaient 1,50 € par pièce. Ils sont passés à une ligne de pulvérisation, ont réduit les défaillances à 0,5 %, et la ligne s’est amortie en 18 mois rien qu’en réduisant les rebuts.

Troisièmement : Quelle est votre trajectoire de croissance ? Si vous prévoyez de doubler votre production dans les 18 à 24 mois, investissez dans une ligne dès maintenant. Le coût par unité sur une ligne diminue à mesure que vous augmentez le volume, tandis que l’inefficacité d’une cabine unique devient plus pénible.

Paramètres clés qui déterminent la qualité du pulvérisation et comment les interpréter

C’est ici que la plupart des équipes d’approvisionnement se trompent. Elles lisent des fiches techniques et voient des chiffres comme " 80 kV " ou " 20 microns " et supposent qu’elles comparent des pommes à des pommes. Ce n’est pas le cas.

Spécifications du pistolet de pulvérisation, tension et débit de poudre

La capacité d’un pistolet de pulvérisation dépend de quatre variables interdépendantes : la tension électrostatique (généralement 60-90 kV), le débit de poudre (mesuré en grammes par seconde), la distance de pulvérisation (généralement 150-300 mm) et l’angle du pistolet par rapport à la pièce à traiter.

Tension contrôle le champ électrique qui attire la poudre vers la pièce. Trop faible, et la poudre ne sera pas transférée efficacement — vous obtiendrez des revêtements fins et irréguliers. Trop élevé, et vous risquez le " dépassement ", où la poudre rebondit sur la pièce plutôt que d’y adhérer. Nous voyons généralement 70-80 kV comme le point idéal pour la plupart des applications, mais les pièces de forme complexe (pensez aux armoires avec des recesses) peuvent nécessiter 60-65 kV pour éviter l"" effet cage de Faraday » — où les coins internes ne reçoivent pas une poudre adéquate car le champ ne peut pas pénétrer.

Débit de poudre c’est là où je vois le plus de confusion. Un pistolet qui alimente 150 grammes par seconde semble impressionnant, mais si votre vitesse de convoyeur signifie que la pièce ne passe devant le pistolet que pendant 8 secondes, vous appliquez 1 200 grammes de poudre par pièce. Si votre épaisseur de film sec cible est de 80 microns (une spécification typique pour le mobilier extérieur), et que votre pièce fait, disons, 2 mètres carrés, vous n’aurez peut-être besoin que de 200-300 grammes. Les 900 grammes supplémentaires sont du gaspillage, et ils ne vont pas dans la pièce — c’est de la surpulvérisation.

Ce qui importe, c’est la combinaison du débit et du temps de séjour. Nous calculons cela comme la poudre appliquée par unité de surface par unité de temps, puis vérifions par rapport à votre épaisseur de film cible et à la densité. Pour une armoire métallique, nous visons généralement 1,5 à 2,5 grammes par décimètre carré pour atteindre 80-120 microns de film durci.

Distance et angle de pulvérisation sont les principaux points où la plupart des opérateurs rencontrent des problèmes. Nous recommandons 200-250 mm pour la plupart des pièces industrielles, mais cela varie selon le type de pistolet et la poudre. Trop proche (moins de 150 mm) et vous obtenez une texture "peau d’orange", une accumulation importante au point de pulvérisation, et une mauvaise finition. Trop éloigné (plus de 350 mm) et l’efficacité de transfert chute brusquement — la poudre atteint la pièce avec une vitesse et une charge plus faibles, l’adhérence en souffre, et l’utilisation de la poudre diminue à 60-70 %.

L’angle est important car une approche perpendiculaire couvre la surface de manière la plus efficace, mais les géométries complexes nécessitent des angles de 30 à 45 degrés pour atteindre les recoins. Les systèmes de pulvérisation automatiques modernes ajustent l’angle en temps réel ; les systèmes manuels dépendent de la discipline de l’opérateur.

Réglages du contrôle de la température et du système de durcissement

C’est là que la plupart des problèmes de qualité prennent naissance, et cela est rarement abordé lors des discussions de configuration.

Une poudre thermodurcissable typique nécessite un programme de cure spécifique: une température maximale du métal (PMT) de 170-200°C, maintenue pendant 10-20 minutes selon l’épaisseur du film et la chimie de la poudre. La exigence réelle est la température de la pièce, et non la température de l’air dans le four.

Voici ce que nous voyons mal se passer : une usine installe un four à 200°C, suppose que tout à 200°C est "terminé", puis expédie des pièces avec une mauvaise adhérence ou une faible dureté. Le problème est généralement l’un de ces points :

Premièrement, distribution inégale de la température dans le four. Les pièces métalliques épaisses chauffent lentement et refroidissent de manière inégale. Un coffret en acier de 3 mm met 8-10 minutes pour atteindre la PMT, tandis qu’une feuille d’aluminium fine atteint la température en 2 minutes. Si votre vitesse de convoyeur suppose un chauffage uniforme de 10 minutes, les pièces fines sont sur-cuites (cassantes) et les pièces épaisses sous-cuites (molles).

Deuxièmement, mauvaise compréhension de la courbe temps-température. La poudre ne durcit pas de manière linéaire. Elle nécessite une température minimale spécifique pour que la réticulation commence. En dessous de 160°C, pratiquement rien ne se passe. À 180°C, la réaction s’accélère. À 220°C, la poudre peut devenir trop durcie, perdant de la brillance ou de la flexibilité. Nous recommandons d’utiliser des thermocouples ou une imagerie thermique pour mesurer la température réelle de la pièce, et non seulement la température de l’air.

Troisièmement, mismatch de la vitesse du convoyeur. Si votre convoyeur avance à 2 mètres/minute, et que votre four fait 4 mètres de long, le temps de séjour est de 2 minutes. La plupart des poudres nécessitent 10-15 minutes. Il faudrait un four de 20-30 mètres, ce qui est peu pratique. La solution consiste soit à ralentir la vitesse de la ligne (plus de temps de séjour par pièce), soit à utiliser un four plus compact avec un air recirculé et une température plus élevée (durcissement plus rapide).

Nous spécifions toujours le système de cuisson en fonction de votre vitesse de ligne et de la masse thermique de la pièce. Un profil en aluminium chauffe et durcit plus rapidement qu'un meuble en acier, donc nous pourrions recommander 180°C et 12 minutes pour l'aluminium, mais 200°C et 15 minutes pour l'acier.

Qualité de l'air comprimé et stabilité de la pression

C'est le tueur silencieux de la qualité du revêtement en poudre, et je ne l'ai jamais vu listé comme un " paramètre de configuration " dans aucune proposition de fournisseur.

L'air comprimé dans les systèmes de pulvérisation électrostatique est utilisé pour quatre choses : atomiser la poudre (la transformer en fines gouttelettes), créer le champ électrique autour de la tête de pulvérisation, propulser la poudre à travers le tuyau d'alimentation, et pulser les pistolets lors des changements de couleur.

Si votre air est humide, huileux ou contient des particules, votre revêtement échoue. L'air humide provoque des trous d'épingle et des défauts de recul. L'air huileux provoque une défaillance de l'adhérence. Les particules causent une rugosité de la surface.

Une alimentation en air appropriée nécessite trois étapes: un sécheur réfrigéré (portant le point de rosée à –20°C ou moins), un filtre à élimination d'huile, et des filtres à particules (5 microns). De nombreuses usines sautent le sécheur parce que " le compresseur d'air produit déjà de l'air sec ". Ce n'est pas le cas. Un compresseur à vis rotative standard produit de l'air saturé à 35-40°C. Votre tuyau peut le refroidir à la température ambiante (25°C), mais cela reste près de 100% d'humidité relative. Vous avez besoin d'un séchage actif.

Deuxièmement, La stabilité de la pression est importante. Les pistolets de pulvérisation nécessitent 4-6 bar, et une fluctuation de pression de plus de ±0,2 bar cause une variation du débit de poudre et de l'efficacité de transfert. Nous avons vu des usines avec des compresseurs marginaux (sous-dimensionnés pour leur ligne) subir une chute de pression lors des changements de couleur, ce qui entraîne une épaisseur de revêtement incohérente entre les pièces.

La décision de configuration ici est simple : prévoir un système d'air comprimé adéquat dans le coût de votre ligne de pulvérisation. Une ligne de 30 kW pourrait nécessiter un compresseur d'air de 15 kW avec un sécheur réfrigéré. Beaucoup d'usines essaient d'économiser de l'argent en utilisant un compresseur d"" air d'atelier » existant, puis se demandent pourquoi elles ne peuvent pas obtenir des résultats cohérents.

Adapter la configuration de l'équipement à votre type de produit et à votre secteur d'activité

La même configuration de ligne de pulvérisation qui fonctionne parfaitement pour des extrusions en aluminium donnera des résultats médiocres sur des corps de meubles, et vice versa. C'est là que nous voyons les plus grosses erreurs d'achat.

Priorités de configuration pour la production de meubles et de boîtes métalliques

Les armoires et enceintes de commutateurs ont des exigences spécifiques : attachement cohérent à travers des géométries complexes, durabilité dans des environnements corrosifs, et zéro défaut visible (car les faces des armoires sont en plein vue).

Pour cette application, le pré-traitement est non négociable. Les appareillages de commutation proviennent souvent de processus de stamping et de soudure qui laissent des résidus d'huile et de l'oxyde de fer. Un pré-traitement approfondi (dégraissage + phosphatage) est la base d'une adhérence à long terme. Nous préconisons généralement une ligne de pré-traitement en immersion de 3 à 5 stations.

La configuration de la pulvérisation doit prendre en compte la géométrie interne. Les corps de coffrets ont des recesses, des arêtes et des coins où l'effet cage de Faraday est le plus fort. Nous utilisons plusieurs pistolets de pulvérisation avec des angles différents plutôt qu'un seul pistolet automatisé. Pour une grande ligne de coffrets, nous pouvons déployer 3 à 4 pistolets : un pour la couverture des faces, un ou deux à 45° pour les arêtes, et un pour l'accès à l'arrière ou à l'intérieur.

La récupération de poudre est essentielle ici car les coffrets sont souvent peints en couleurs uniques (noir, gris, blanc, couleurs RAL), et les changements de couleur n'ont lieu qu'une fois par semaine. Une haute efficacité de récupération (90%+) signifie que vous recyclez une poudre de qualité supérieure. Nous utilisons un système de récupération en deux étapes: un cyclone principal de grande capacité pour une récupération immédiate, puis un filtre fin secondaire pour la poudre ultra-fine.

Les fours de cuisson pour le travail sur coffrets doivent assurer une chaleur uniforme pour éviter le stress thermique. Nous préconisons 200-220°C pendant 12-15 minutes, en veillant à la circulation de l'air pour que les pièces au centre du convoyeur atteignent la même température que celles sur les bords.

Priorités de configuration pour profilés et extrusions en aluminium

L'aluminium est fondamentalement différent. Aucun pré-traitement au-delà du nettoyage. L'aluminium s'oxyde instantanément et forme une couche passive ; le phosphatage est inutile et peut interférer avec l'adhérence de la peinture. Nous utilisons un nettoyant alcalin et un rinçage (3 tanks au total).

L'efficacité de transfert est plus importante ici car les profils en aluminium ont souvent de grandes surfaces et des sections transversales complexes (cœurs creux, surfaces nervurées). Un seul pistolet de pulvérisation ne peut pas atteindre efficacement les canaux internes. Nous utilisons des pistolets à mouvement alternatif (pistolets qui se déplacent d'avant en arrière) plutôt que des pistolets fixes, permettant à la buse d'atteindre les recesses.

Le contrôle de la température est plus critique. L'aluminium conduit la chaleur différemment de l'acier — il chauffe plus rapidement mais peut aussi subir un choc thermique si déplacé directement de 180°C à l'ambiance. Nous spécifions 170-180°C pour les cures d'aluminium (plus faibles que pour l'acier) et incluons une zone de refroidissement progressif avant que les pièces ne sortent du four.

La récupération de poudre est essentielle car les clients utilisant des profils en aluminium effectuent souvent plusieurs couleurs par poste (cadres de fenêtres en blanc, marron et gris, par exemple). Des changements de couleur rapides et une récupération élevée minimisent le temps et le coût de changement. Nous utilisons souvent une récupération secondaire basée sur des filtres plutôt que des cyclones, car les filtres capturent mieux la poudre ultra-fine.

Un détail souvent oublié : conception du chargement du convoyeur. Les profils doivent être soutenus pour éviter qu'ils ne se plient sous leur propre poids pendant la phase de cuisson à chaud. Nous concevons des supports de profilés personnalisés qui répartissent la charge sur toute la longueur de la pièce, et pas seulement aux extrémités.

Priorités de configuration pour le mobilier et les produits en bois

Le mobilier est à la fois le plus indulgent et le plus exigeant. Indulgent parce que les défauts de surface sont souvent cachés par l'assemblage ou la rembourrage. Exigeant parce que le mobilier d'extérieur subit des environnements difficiles, et l'échec d'adhésion signifie l'insatisfaction du client.

Pour le mobilier, nous privilégions l'apparence de la finition du revêtement plutôt que la durabilité, ce qui signifie que la cuisson et l'écoulement deviennent critiques. Nous précisons PMT légèrement inférieur (170-180°C) et un temps de séjour plus long (15-20 minutes) pour permettre à la poudre de s'écouler et de fusionner en une surface brillante et lisse plutôt que de verrouiller la texture.

Le pré-traitement est plus léger que le travail en cabine mais reste essentiel. Nous utilisons une dégraissage en deux étapes et un rinçage, en évitant le phosphate car des composants à base de bois peuvent être présents.

La couverture de pulvérisation doit tenir compte de formes complexes et de joints. Une chaise de salle à manger possède des épingles, des dossiers courbes et des joints de traverse d'assise où la poudre peut s'accumuler ou manquer complètement. Nous utilisons plusieurs pistolets à faible puissance plutôt qu’un seul pistolet à haute puissance, permettant un meilleur accès aux zones détaillées sans sur-appliquer la poudre.

La récupération de poudre est moins critique pour les lignes de meubles car les clients acceptent souvent une fusion de couleur occasionnelle (poudre résiduelle de la couleur précédente se mélangeant avec la couleur actuelle, créant une légère variation de couleur). Cela signifie que nous spécifions souvent une récupération cyclonique en une étape plutôt qu’en deux étapes, réduisant le coût tout en maintenant une récupération de 85-90%.

La conception du four de cuisson pour les meubles inclut souvent le contrôle de l’humidité. Les composants à base de bois dans les meubles peuvent absorber l’humidité de l’air, provoquant des changements dimensionnels pouvant fissurer les couches fraîchement cuites. Nous ajoutons un phase de séchage (faible humidité, 60-70°C pendant 5-10 minutes) avant la cuisson principale pour éliminer l'humidité ambiante.

Calcul de vos besoins en équipement : de la production quotidienne aux spécifications réelles

C'est ici que la configuration devient concrète. La plupart des équipes d'approvisionnement commencent par " nous avons besoin de 500 pièces par jour " puis recherchent l'équipement. C'est une erreur.

Comment convertir les exigences de production en spécifications de machine

Prenons un exemple : vous fabriquez des boîtes électriques en métal. Les spécifications sont 300 mm × 200 mm × 100 mm (acier), peint en noir, objectif de débit de 1 000 pièces par jour.

Étape 1 : Définissez vos heures de travail effectives.
Si vous faites une équipe de 8 heures, cela fait 28 800 secondes par équipe. 1 000 pièces signifie une pièce toutes les 28,8 secondes.

Mais vous ne pulvérisez pas en continu. Vous avez :

• Temps de mise en place (nettoyage du matin, dépressurisation de l'air, vérifications de la pistolet) : 30 minutes
• Changements de couleur (pour la prochaine série, pas aujourd'hui) : supposez 30 minutes en milieu de poste
• Temps de pulvérisation réel : 7 heures = 25 200 secondes
• Pièces réelles en 7 heures : 1 000 pièces

Temps disponible réaliste par pièce : 25,2 secondes.

Étape 2 : Déterminez votre temps de séjour de pulvérisation.
Pour une boîte de 300 × 200 mm (0,06 m²), visant une épaisseur de film de 100 microns, vous avez besoin d'environ 200-250 grammes de poudre. Avec un débit de 2 grammes/seconde (typique pour les pistolets de pulvérisation), cela nécessite 100-125 secondes de pulvérisation par pièce.

Mais attendez — ce n'est que le temps de pulvérisation. La pièce doit également passer par un temps de transition de refroidissement avant de sortir de la chambre de pulvérisation (5-10 secondes) et le temps pour se déplacer entre les stations.

Étape 3 : Cartographiez votre temps de cycle total.

• Pulvérisation : 120 secondes
• Transition cool/transition : 10 secondes
• Délai total dans la chambre de pulvérisation : 130 secondes

Si votre convoyeur est continu, vous avez besoin d'une chambre de pulvérisation pouvant accueillir 130 secondes de pièces à votre vitesse de ligne. Si la vitesse de ligne est de 1 pièce toutes les 28,8 secondes, alors en 130 secondes, vous avez environ 4-5 pièces simultanément dans la chambre de pulvérisation.

Étape 4 : Dimensionnez vos pistolets de pulvérisation.
Si vous avez besoin de 250 grammes par pièce sur 120 secondes, cela fait 2,08 grammes/seconde. Un seul pistolet de pulvérisation rated pour 2,5-3 grammes/seconde est suffisant, avec une marge. Si votre pièce comporte des rainures internes nécessitant une couverture inclinée, vous pouvez ajouter un second pistolet à 45°.

Étape 5 : Dimensionnez votre four de cuisson.
Si une pièce sort de la chambre de pulvérisation toutes les 28,8 secondes, votre four doit cuire et refroidir une pièce toutes les 28,8 secondes (en tenant compte d'une capacité tampon). Pour un revêtement de 100 microns nécessitant 200°C × 15 minutes, vous avez besoin soit de :

• Un four à 200°C, long de 15 mètres, fonctionnant à 0,67 m/min (serré mais réalisable), ou
• Un four à 210°C, long de 10 mètres, fonctionnant à 0,67 m/min (plus conservateur), ou
• Un four à 180°C avec recirculation d'air, long de 8 mètres, acceptant des temps de cuisson légèrement plus longs.

Étape 6 : Dimensionnez votre système de récupération de poudre.
Si vous pulvérisez 1 000 pièces par jour et que vous avez un surpulvérisation de 20% (typique pour la pulvérisation manuelle ou semi-automatisée), vous collectez 1 000 × 250 g × 0,20 = 50 kg de poudre par jour. Un cyclone à étape unique avec récupération 90% capte 45 kg, un filtre secondaire capte 4,5 kg supplémentaires. Les 0,5 kg restants sont évacués dans l'environnement—acceptable dans la plupart des cas.

Votre système de traitement de l'air doit déplacer un volume d'air égal à celui de l'échappement de votre chambre de pulvérisation (environ 100-150 m³/h pour une cabine de 300×200×100 mm pulvérisée en 120 secondes, en tenant compte du renouvellement d'air et de l'extraction des fumées).

Prise en compte du temps de mise en service, de la perte de matériau et de l'efficacité en conditions réelles

Voici la vérité dure : aucune ligne de pulvérisation ne fonctionne à une efficacité théorique de 100%.

La mise en service et le changement de couleur consomment généralement 15-20% du temps disponible. Pas seulement pour changer de couleur—également pour le nettoyage, la maintenance, les petits dépannages et les contrôles qualité.

Le gaspillage de poudre est de 15-25% dans les systèmes de pulvérisation manuelle, 8-15% dans les systèmes semi-automatisés, et 5-8% dans les systèmes entièrement automatiques. Ce n'est pas seulement du surpulvérisation ; c'est aussi du gaspillage lors du changement de couleur et une dégradation occasionnelle du matériau.

Les taux de défauts des pièces (qui nécessitent ensuite des retouches ou des rebuts) tournent généralement autour de 2-5% selon l'équipement et la compétence de l'opérateur. Une ligne de pulvérisation réduit cela à 0,5-1%.

Donc, si votre objectif est de 1 000 bonnes pièces par jour :

• Pièces réelles devant entrer en ligne : 1 000 ÷ (1 - taux de défaut) = 1 000 ÷ 0,98 = 1 020 pièces
• Poids de poudre nécessaire (en tenant compte du gaspillage de 12%) : 1 020 pièces × 250 grammes × 1,12 = 286 kg
• Vitesse de ligne : 1 020 pièces en 25 200 secondes = 1 pièce toutes les 24,7 secondes

Lorsque nous dimensionnons l'équipement, nous ajoutons une marge de capacité 15% à votre besoin calculé. Ainsi, au lieu d'un pistolet pulvérisateur évalué à 2,08 g/seconde, nous spécifions 2,4 g/seconde.

Élément de configuration	Besoin calculé	Spécification réelle	Justification
Temps de séjour de pulvérisation par pièce	120 secondes	140 secondes	Marge 15% pour variation
Débit de poudre	2,08 g/sec	2,4 g/sec	Marge pour perte d'efficacité
PMT de durcissement	200°C	210°C	Assure une marge sur la cinétique de durcissement
Longueur du four pour un durcissement de 15 minutes à 0,67 m/min	10 mètres	12 mètres	Tampon pour variation thermique
Capacité de traitement de l'air	100 m³/h	120 m³/h	Marge pour accumulation de poussière
Besoin quotidien en poudre	250 kg	290 kg	Prend en compte la surpulvérisation de 15% + déchets

Analyse des coûts : investissement initial vs. dépenses d'exploitation à long terme

C'est ici que nos clients font souvent les plus grandes erreurs. Ils se concentrent sur le prix d'achat et ignorent le coût sur toute la durée de vie.

Coûts cachés que la plupart des acheteurs négligent

Le prix d'achat d'une ligne de pulvérisation peut varier de $150 000 à $250 000 selon la complexité. Mais cela ne représente que 40-50% de votre coût réel la première année.

Coûts du système de pré-traitement sont souvent choquants. Un dégraisseur immersif et un système de rinçage appropriés nécessitent des cuves sur mesure, des systèmes de chauffage, une infrastructure de gestion chimique et un traitement des eaux usées. Prévoir $30 000-$60 000 si vous n'en avez pas déjà un. Beaucoup d'usines pensent " nous pouvons simplement rincer les pièces avec une brosse ", puis se demandent pourquoi l'adhérence échoue.

Infrastructure d'air comprimé. Une ligne de pulvérisation de 30 kW nécessite généralement un compresseur de 15 kW, un sécheur réfrigéré, des filtres et des tuyauteries. Coût réel : $8 000-$15 000. Ignorer cela, et la qualité de votre revêtement en pâtira.

Infrastructure électrique. Une ligne de 30 kW plus un four de 8 kW nécessite une capacité de 50+ kW. Si votre usine ne dispose pas de cette capacité, les mises à niveau électriques peuvent coûter entre $10 000 et $20 000. Beaucoup d'installations sont limitées à ce niveau.

Installation et mise en service. L'installation professionnelle, la mise en service de l'équipement, la calibration et la formation des opérateurs coûtent généralement entre 10-15% du coût de l'équipement. Cela représente encore $15 000-$35 000. Ne pas sauter cette étape. Nous avons vu des usines essayer l'installation en mode DIY et perdre des mois à résoudre des problèmes que la mise en service correcte aurait résolus en quelques jours.

Fournitures d'exploitation: poudre, entretien de la qualité d'air comprimé (changement de filtres, maintenance du sécheur), pièces de rechange.

Conformité environnementale: améliorations de la collecte de poussière, traitement des eaux usées, permis d'émissions. Selon la réglementation locale, cela peut être de $5 000 à $20 000.

Coût total de la première année: équipement ($150 000-$250 000) + prétraitement ($30 000-$60 000) + air comprimé ($8 000-$15 000) + électrique ($0-$20 000) + installation ($15 000-$35 000) + permis/conformité ($5 000-$20 000) = $208,000-$400,000.

De nombreux acheteurs de lignes de pulvérisation pour la première fois ne prennent en compte que l'équipement lui-même et sont choqués par le total.

Pourquoi la stabilité continue de 8 heures est plus importante que les spécifications de performance maximale

Voici une leçon que nous avons apprise à la dure : il n'importe pas que votre pistolet de pulvérisation puisse appliquer 3 grammes par seconde si ce n'est que pendant la première heure avant que la dérive thermique ne fasse chuter la production à 2,5 grammes/seconde à la sixième heure.

La dérive thermique est réelle. Les pistolets de pulvérisation chauffent pendant le fonctionnement. À mesure que la température du corps du pistolet augmente (de 40°C à 60-70°C en plusieurs heures), la rhéologie de la poudre change légèrement, et le débit d'alimentation dérive. Les fours de cuisson qui n'ont pas atteint l'équilibre thermique produisent des pièces sous-cuites en début de poste.

Nous spécifions l'équipement en fonction de la performance soutenue, pas des spécifications maximales.

Un pistolet évalué pour "3 grammes/seconde en pointe" pourrait délivrer :

• Heures 1-2 : 3,0 g/sec (montée en régime)
• Heures 3-6 : 2,7-2,8 g/sec (dérive en régime stable)
• Heures 7-8 : 2,6 g/sec (saturation thermique)

Si votre processus nécessite 2,8 g/sec, vous êtes sous-dimensionné dès la sixième heure.

Nous faisons toujours fonctionner l'équipement sur des lignes d'essai pendant 8 à 10 heures en charge avant l'acceptation finale, en mesurant la production réelle à intervalles d'une heure. Cela révèle des schémas de dérive que les fiches techniques ne mentionnent jamais.

Pour les fours de cuisson, nous vérifions que la distribution thermique sur toute la longueur de la chambre reste dans la plage de ±10°C pendant toute la période, en tenant compte du cycle du thermostat et des variations de charge partielle.

Le coût d'une sous-dimension dans cette dimension est brutal : épaisseur de revêtement incohérente (certaines pièces respectent la spécification, d'autres non), taux de rebuts qui augmentent au fil du poste, et plaintes qualité qui n'apparaissent qu'en production après-midi.

Planification complète de la configuration : Prétraitement, Pulvérisation, Cuisson et Intégration de la récupération

Vous ne pouvez pas optimiser un module isolément. Une ligne de pulvérisation est un système, et le goulot d'étranglement se trouve généralement là où vous n'avez pas réfléchi attentivement.

Comment ces Quatre Modules doivent fonctionner ensemble pour atteindre votre qualité cible

Le pré-traitement alimente la performance de la pulvérisation. Si le pré-traitement est incohérent (humidité des pièces, concentration chimique, qualité de l'eau varient), les résultats de la pulvérisation varieront proportionnellement. Vous ne pouvez pas "pulvériser mieux" pour compenser un mauvais pré-traitement.

La pulvérisation favorise la cuisson. L'épaisseur du film, l'uniformité et la couverture à partir de l'étape de pulvérisation déterminent la qualité de la cuisson de la poudre. Des films trop épais mettent plus de temps à cuire et peuvent ne pas se croiser complètement dans le délai de votre four.

La cuisson favorise la durabilité. Les pièces sous-cuites échouent aux tests d'adhérence et en utilisation sur le terrain. Les pièces trop cuites peuvent devenir cassantes. Le contrôle de la cuisson (température et temps) est non négociable.

Le coût de récupération. Une meilleure récupération signifie moins de poudre achetée par pièce, moins de déchets et des changements de couleur plus rapides. Mais la qualité de la récupération est importante : une poudre dégradée ou une contamination dans la récupération réduit la qualité du matériau recirculé, vous obligeant à compléter avec de la poudre fraîche.

Nous cartographions toujours le flux des paramètres critiques à travers toutes les quatre étapes :

• Humidité: Le pré-traitement doit sécher les pièces à une humidité résiduelle <1% (critique pour l'adhérence). Si le séchage est insuffisant, vous entrez en pulvérisation avec des pièces humides, provoquant des trous d'épingle ou une mauvaise fixation. La cuisson aide à éliminer l'humidité résiduelle, mais cela entre en compétition avec la chimie de la réticulation.

• Propreté de la surface: Le pré-traitement élimine toutes les huiles, oxydes et contaminants. La pulvérisation n'applique la poudre que sur des surfaces propres. La cuisson dépend de surfaces propres et correctement préparées pour la réticulation.

• Charge de poudre: La pulvérisation confère une charge électrique aux particules de poudre. La cuisson nécessite une retention de charge adéquate du pulvérisateur à la cuisson finale (si la poudre se dégrade lors de la récupération et perd ses propriétés de charge, l'efficacité du transfert diminue).

• Température de la pièce pendant la cuisson: La poudre atteint la pulvérisation à température ambiante (25°C). Le four de cuisson la chauffe. Le refroidissement doit être progressif pour éviter le choc thermique.

Voici un exemple concret de mismatch du système que nous avons diagnostiqué :

Un fabricant de cabines disposait d'un four de cuisson à 180°C dimensionné pour un séjour de 10 minutes. Leur poudre était un polyester standard (pic de cuisson à 200°C, mais acceptable à 180°C avec un temps prolongé). Ils rencontraient des échecs d'adhérence 5-8% (pièces qui se décollaient lors de la manipulation lors de l'assemblage).

Cause principale : pistolet de pulvérisation surdimensionné. Le pistolet délivrait 3,5 grammes par seconde. À leur vitesse de ligne, les pièces recevaient plus de 300 grammes de poudre (30-40% plus épais que prévu). Les films plus épais nécessitent un temps de cuisson plus long. À 180°C pendant 10 minutes, la surface extérieure était cuite, mais l'intérieur du film épais restait sous-cuit, ce qui entraînait un mauvais encrage mécanique avec le substrat.

Solution : réduire la taille du pistolet à 2,2 g/sec, ce qui réduit l'épaisseur du film à 110 microns (spécification prévue). Même four, même temps, même poudre, mais maintenant les pièces sont complètement cuites. Les échecs d'adhérence ont chuté à 0,3%.

Cela n'aurait pas pu être diagnostiqué en regardant un seul composant. Ce n'est qu'en cartographiant le flux du système que le mismatch est devenu visible.

Erreurs courantes d'intégration et pourquoi le réglage coordonné du système nécessite 2 à 4 semaines

Lorsque nous mettons en service une nouvelle ligne de pulvérisation, nous consacrons 2 à 4 semaines de réglages sur site avant que le client n'accepte l'équipement. Ce n'est pas de la bureaucratie ; c'est parce que les conditions de chaque usine sont différentes, et le système doit être optimisé pour la réalité locale.

Erreurs courantes que nous observons :

Mauvais ajustement entre le pré-traitement et la pulvérisation. Le client dispose d'une ancienne ligne de pré-traitement sous-dimensionnée. Les pièces sortent avec une sécheresse incohérente. La variabilité de la pulvérisation suit. Nous devons soit augmenter la capacité du pré-traitement, soit ajuster les paramètres de pulvérisation (baisser la tension, ralentir la vitesse de la ligne) pour s'adapter à la variation. Cela prend 3 à 5 jours de pulvérisation diagnostique et de génération de rebuts pour l'identifier.

Problèmes de qualité de l'air. L'air comprimé provenant de l'alimentation existante de l'usine est limite (légèrement huileux du compresseur, pics d'humidité occasionnels). Lors des tests à faible production, cela n'est pas évident. Mais sous une charge de production complète de 8 heures, la charge des filtres augmente, la pression de l'air fluctue, et des défauts de revêtement apparaissent. Nous avons généralement besoin de 5 à 7 jours de collecte de données sur la qualité de l'air et de cycles de remplacement de filtre pour atteindre une condition stable.

Calibration du four. Les contrôles thermostatiques du four fonctionnent bien, mais le schéma de circulation de l'air ne correspond pas à la densité de charge des pièces. Les pièces chargées serré cuisent de manière inégale. Les pièces chargées peu densément ne bénéficient pas de la chaleur réfléchie. Nous optimisons l'espacement et la vitesse de l'air sur 5 à 10 cycles de production.

Compétence de l'opérateur. Même avec une pulvérisation semi-automatisée, l'opérateur doit comprendre à quoi ressemble un état "stable" et reconnaître les signes précoces de dérive (changement du son de la pulvérisation, apparence de la couverture en poudre, rétroaction du recul). La formation nécessite 1 à 2 semaines d'exploitation supervisée.

La fenêtre de 2 à 4 semaines prend en compte :

• Jours 1-3 : Vérifications mécaniques de l'équipement, validation de sécurité, mise en marche initiale
• Jours 4-7 : Réglage des paramètres de pré-traitement et de pulvérisation (attendre un taux de rebuts de 30 à 50TP3T)
• Jours 8-14 : Optimisation du durcissement et tests d'adhérence (attendre un taux de rebuts de 5 à 10TP3T)
• Jours 15-21 : Réglage du système de récupération et validation du changement de couleur
• Jours 22-28 : Cycles de production complète avec collecte de données de qualité et autonomie de l'opérateur

Si un fournisseur promet une "installation en 3 jours", il ne réalise probablement pas la mise en service, ou il vous prépare à de mauvaises performances. Vous passerez les 6 prochains mois à résoudre des problèmes que la mise en service correcte aurait évités.

Évaluer vos besoins spécifiques en configuration : un cadre de décision

À ce stade, vous comprenez les dimensions techniques. Mais décider ce qu'il faut réellement acheter nécessite de connecter cela à votre réalité.

Voici un tableau de diagnostic pour vous aider à identifier la configuration qui a du sens :

Votre Situation	Approche Recommandée	Focus Clé de la Configuration
<300 pièces/semaine, géométrie simple, clients tolérants	Cabinet de pulvérisation unique + four séparé	Qualité du pré-traitement, efficacité de récupération de la poudre
300-800 pièces/semaine, produit cohérent, clients axés sur la qualité	Ligne de pulvérisation semi-automatique (convoyeur indexé, positionnement manuel de la pulvérisation)	Stabilité des paramètres de pulvérisation, cohérence de la cuisson, vitesse de changement de couleur
800-2 000 pièces/semaine, plusieurs produits, exigences premium	Ligne de pulvérisation automatique (convoyeur continu, pistolets automatisés)	Intégration du système, stabilité thermique, surveillance de la qualité en temps réel
>2 000 pièces/semaine ou production à haute diversité	Ligne automatique modulaire avec modules de flexibilité	Programmation de pulvérisation adaptative, récupération avancée, ERP intégré

Maintenant, utilisez ces questions pour vérifier votre choix :

Question 1 : Pouvez-vous vous engager à l'excellence du pré-traitement ?
Si aucune (préadministration existante est marginale, ou si vous n'êtes pas disposé à investir $30k-$50k), restez avec une seule cabine de pulvérisation. Une ligne révélera rapidement et douloureusement les défauts de prétraitement.

Question 2 : Votre produit est-il stable ?
Si vous pulvérisez le même design de pièce 80%+ la majorité du temps, une ligne est adaptée. Si vous changez constamment de tailles, formes et couleurs, la flexibilité d'une cabine peut en réalité être supérieure malgré une efficacité moindre.

Question 3 : Quel est votre véritable besoin d'attachement ?
Si l'acceptation par le client est >2% de défauts, une cabine avec un travail soigné de l'opérateur est acceptable. Si <0.5% de défauts est requis, une ligne est essentielle.

Question 4 : Quelle est votre trajectoire de croissance ?
Si vous êtes confiant dans une croissance annuelle de 20%, dimensionnez pour une ligne maintenant (la mise à niveau est coûteuse). Si vous avez des doutes, une cabine est une étape intermédiaire à moindre risque.

Question 5 : Pouvez-vous supporter l'infrastructure ?
Préadministration, air comprimé, électrique, traitement des eaux usées. Si votre usine ne peut pas accueillir l'un de ces éléments, une ligne ne réussira pas.

Questions connexes supplémentaires

Q : Combien de temps faut-il pour que le retour sur investissement d'une ligne de pulvérisation soit réalisé ?

R : Avec une configuration appropriée, 2-3 ans grâce à la réduction des déchets de poudre, à l'efficacité du travail et à la réduction des rebuts. Nous avons vu des retours sur investissement aussi courts que 18 mois dans des applications à fort rebuts (par exemple, produits sensibles à l'adhérence). Un retour supérieur à 4 ans indique généralement soit une base de rebuts très faible, soit un équipement mal configuré.

Q : Quelle est la différence entre une ligne de pulvérisation "semi-automatique" et "entièrement automatique" ?

R : Semi-automatique signifie que le convoyeur est continu ou indexé, mais le placement/positionnement de l'opérateur est toujours manuel. Les pistolets de pulvérisation peuvent se déplacer (réciproquement), mais c'est l'opérateur qui décide quand commencer. Entièrement automatique signifie que le positionnement de la pièce, le timing de la pulvérisation et le mouvement du pistolet sont tous contrôlés par le système sans intervention de l'opérateur. Entièrement automatique coûte 30-50% de plus, mais réduit encore la main-d'œuvre et la variation.

Q : Puis-je faire évoluer une seule cabine de pulvérisation vers une ligne plus tard ?

R : Partiellement. La chambre de pulvérisation peut être réutilisée, mais il faudra ajouter un système de convoyeur, un four de cuisson, un équipement de récupération et des contrôles. Le coût total est généralement de 60-70% du prix d'achat d'une nouvelle. La chambre de pulvérisation elle-même ne représente que 25-30% du coût total de la ligne, donc la rentabilité de la mise à niveau dépend de l'âge et de l'état de votre cabine.

Q : Quel est le délai pour une ligne de pulvérisation sur mesure ?

R : En général 8-12 semaines entre la commande et l'expédition, plus 2-4 semaines pour la mise en service sur site. La durée totale du projet est généralement de 4-5 mois entre la décision et la mise en production complète. Des délais plus longs surviennent si vous avez besoin de mises à niveau électriques ou de prétraitements personnalisés.

Conclusion

La configuration adéquate de l'équipement de pulvérisation n'est pas une décision d'achat — c'est une décision stratégique de fabrication. Elle détermine votre plafond de qualité, votre structure de coûts unitaires et votre flexibilité de croissance pour les 5 à 10 prochaines années.

Les armoires de pulvérisation simples conviennent pour moins de 500 pièces par semaine, des géométries simples et des spécifications clients indulgentes. Elles sont peu coûteuses en capital et flexibles. Mais elles dépendent de la main-d'œuvre et ont des coûts d'exploitation par unité plus élevés.

Les lignes de pulvérisation sont adaptées à une production cohérente et à volume plus élevé où la qualité et le coût par unité sont plus importants que la flexibilité. Elles nécessitent un investissement initial dans l'infrastructure (pré-traitement, air comprimé, électrique) et une discipline de mise en service. Mais elles offrent une meilleure cohérence, des coûts d'exploitation plus faibles et un avantage concurrentiel réel si votre clientèle valorise la qualité de surface.

La plus grande erreur que je vois : les clients investissent dans des pistolets de pulvérisation haute spécification mais ne consacrent pas d'investissement au pré-traitement, à l'air comprimé et à une mise en service appropriée. Le pistolet devient alors un goulot d'étranglement plutôt qu'un avantage — vous essayez de pulvériser de la poudre sur des surfaces mal préparées avec une qualité d'air marginale, et vous blâmez le pistolet.

Commencez par le pré-traitement. Cela détermine votre plafond de qualité. Ensuite, dimensionnez la pulvérisation et le durcissement pour correspondre à votre produit et à votre cadence. Ensuite, investissez dans l'infrastructure d'air comprimé et de récupération. Enfin, choisissez vos pistolets et contrôles. Dans cet ordre, vous construirez un système qui tient réellement ses promesses.

Si vous prenez cette décision pour votre usine, je vous recommande quelques étapes suivantes :

Tout d'abord, auditez vos systèmes actuels de pré-traitement et d'air comprimé. Ceux-ci sont souvent négligés, mais ils sont fondamentaux. Si ils sont inadéquats, corrigez-les avant même de considérer de nouveaux équipements de pulvérisation.

Deuxièmement, collectez des données de production sur 4 semaines : débit réel, taux de défauts, échecs d'adhérence, temps de changement de couleur, consommation de poudre. Utilisez cela pour calculer votre véritable point d'équilibre pour une ligne.

Troisièmement, visitez des installations en fonctionnement. Voyez comment des produits similaires sont pulvérisés, à quoi ressemble le temps de fonctionnement, quelles sont les exigences des opérateurs. Visiter une installation de l'un de nos clients dans le domaine des armoires ou du mobilier peut être beaucoup plus instructif qu'une présentation commerciale.

Quatrièmement, planifiez le coût total de possession : équipement, infrastructure, mise en service, formation des opérateurs et chaîne d'approvisionnement (produits chimiques de pré-traitement, poudre, pièces de rechange).

Si vous souhaitez explorer à quoi pourrait ressembler une configuration personnalisée pour votre produit et votre volume spécifiques, je suis heureux de vous accompagner dans une première estimation de dimensionnement. La conversation ne coûte rien, et elle révèle souvent des contraintes ou des opportunités négligées.

Contactez-nous via WhatsApp au +33614668879 ou par email à ketumachinery@gmail.com pour discuter de vos besoins en équipement de pulvérisation. Nous pouvons vous aider à évaluer si une seule armoire ou une ligne intégrée convient à votre situation, et quels paramètres de configuration sont les plus importants pour votre produit et vos objectifs de production.
