Tối ưu hóa thiết kế lò nung công nghiệp của bạn cho sơn bột: Hướng dẫn tối ưu hóa toàn diện

When we design and optimize a powder coating oven system, we're not just dealing with a heating chamber—we're engineering the most critical stage of the entire coating process. Over years of working with metal manufacturers in cabinet production, furniture making, and aluminum profiling, I've seen that oven design is often where quality either gets locked in or starts to fall apart.

Hướng dẫn này đi qua các nguyên tắc thiết kế chính, các quyết định kỹ thuật, và các thông số thực tế quyết định liệu lò sấy của bạn có mang lại kết quả nhất quán, chất lượng cao hay trở thành nguồn lỗi và thời gian chết lặp đi lặp lại.

Tại sao độ đồng đều nhiệt độ lại quan trọng trong lò sấy sơn bột

Độ đồng đều nhiệt độ là nền tảng của chất lượng sơn bột. Nó không thể thương lượng.

Khi bột vào lò, nó cần theo một đường cong nhiệt độ chính xác: đầu tiên, tăng nhiệt độ từ từ; sau đó, duy trì thời gian curing tại nhiệt độ mục tiêu; cuối cùng, ổn định. Nếu các khu vực khác nhau của lò đạt nhiệt độ khác nhau, bạn sẽ gặp phải độ sâu curing không đồng đều, biến đổi màu sắc, khác biệt về độ cứng, và vấn đề về độ bám dính.

Theo kinh nghiệm của tôi, khi khách hàng phàn nàn về "không đồng nhất giữa các lô" hoặc "một số mảnh curing tốt, một số không," nguyên nhân chính thường là phân bố nhiệt độ trong lò. Không phải bột. Không phải tham số phun. Là lò.

Điều gì được coi là "đồng đều"?

Thực hành tốt nhất trong ngành đặt mục tiêu ±5°C biến đổi trong suốt buồng lò tại bất kỳ thời điểm nào. Một số ứng dụng yêu cầu cao hơn, với ±3°C. Dưới mức đó, bạn đang chi tiền cho độ chính xác có thể không cần thiết; trên mức ±8°C, bạn sẽ thấy các lỗi rõ ràng—chuyển màu, biến đổi độ bóng, hoặc các điểm mềm trong lớp phủ.

Tại sao điều này quan trọng đối với bạn:

Khu vực sấy chưa đủ dẫn đến độ cứng kém, độ bám dính yếu, và dễ bong tróc hoặc ăn mòn.
Khu vực sấy quá mức có thể gây vàng, giòn hoặc thậm chí hư hỏng lớp phủ trên các vật liệu nhạy nhiệt.
Chữa không đồng đều giữa các lô có nghĩa là phải điều chỉnh liên tục, tỷ lệ phế phẩm cao hơn, và mất lòng tin của khách hàng.

Thiết kế lò nướng—luồng khí bên trong, vị trí đặt bộ gia nhiệt, độ dày cách nhiệt và chiến lược điều khiển—trực tiếp kiểm soát việc bạn có duy trì được khoảng ±5°C hay không.

Chọn phương pháp sưởi ấm phù hợp: Điện so với Gas so với Hệ thống lai

Phương pháp sưởi ấm của bạn là quyết định lớn đầu tiên, và nó ảnh hưởng đến chi phí năng lượng, tốc độ làm ấm, độ chính xác của nhiệt độ và bảo trì lâu dài.

Sưởi ấm bằng Điện (Gia nhiệt trở)

Lò nướng điện sử dụng bộ gia nhiệt ngâm hoặc bộ gia nhiệt ống để tạo nhiệt trực tiếp trong dòng khí.

Ưu điểm:

Điều khiển nhiệt độ chính xác (dễ dàng đạt ±2–3°C)
Thời gian làm ấm nhanh (30–40 phút để đạt 200°C)
Bảo trì thấp hơn; ít bộ phận chuyển động hơn
Hoạt động tốt cho các dây chuyền nhỏ đến trung bình
Không sinh ra sản phẩm phụ của quá trình đốt cháy hoặc các vấn đề an toàn liên quan đến đốt cháy
Phù hợp cho các ứng dụng tiếp xúc thực phẩm hoặc nhạy cảm

Nhược điểm:

Tiêu thụ điện năng cao hơn; chi phí vận hành cao hơn cho sản xuất quy mô lớn
Ít hiệu quả về chi phí cho các dây chuyền sản lượng rất lớn
Sự suy giảm của bộ gia nhiệt theo thời gian nếu chất lượng nước kém hoặc độ ẩm cao

Phù hợp cho: Các lô sản xuất nhỏ hơn, lò batch, các ứng dụng yêu cầu kiểm soát nhiệt độ chặt chẽ hoặc các cơ sở có chi phí điện thấp.

Sưởi ấm bằng Gas (Gas tự nhiên hoặc LPG)

Lò gas sử dụng bộ đốt để làm nóng không khí, sau đó khí nóng được tuần hoàn qua buồng. Quá trình đốt cháy xảy ra bên ngoài vùng sản phẩm, và khí nóng được phân phối bên trong.

Ưu điểm:

Chi phí vận hành thấp hơn mỗi giờ cho sản xuất quy mô lớn
Tăng nhiệt nhanh hơn so với điện (có thể đạt 200°C trong 20–30 phút)
Mở rộng quy mô cho các buồng lớn rất lớn
Phù hợp hơn cho hoạt động dây chuyền liên tục

Nhược điểm:

Yêu cầu hệ thống kiểm soát đốt cháy và an toàn phức tạp hơn
Yêu cầu hạ tầng cung cấp khí và giấy phép
Bảo trì cao hơn (kiểm tra bộ đốt, điều chỉnh đốt cháy)
Rủi ro nhỏ về khí đốt đốt cháy xâm nhập nếu thiết kế kém
Yêu cầu nguồn khí đáng tin cậy và điều chỉnh áp suất

Phù hợp cho: Dây chuyền sản xuất quy mô lớn, hoạt động liên tục, cơ sở có sẵn khí tự nhiên, nhà sản xuất nhạy cảm về chi phí hướng tới lợi nhuận dài hạn.

Hệ thống Hybrid (Điện + Khí)

Các cơ sở hiện đại thường sử dụng kết hợp: khí để làm nóng chính (tăng tốc nhanh, chi phí thấp) và điện để tinh chỉnh và kiểm soát chính xác các vùng.

Ưu điểm:

Kết hợp khả năng làm nóng nhanh của khí với độ chính xác của điều khiển điện
Linh hoạt sử dụng khí cho các giai đoạn sản xuất quy mô lớn và điện cho quy mô nhỏ hoặc tinh chỉnh chính xác
Có thể tối ưu hóa tiêu thụ năng lượng dựa trên lịch trình sản xuất

Nhược điểm:

Logic điều khiển phức tạp hơn
Chi phí thiết bị ban đầu cao hơn
Yêu cầu hạ tầng khí và điện

Phù hợp cho: Các hoạt động trung bình đến lớn với lịch trình sản xuất biến đổi, hoặc nhà sản xuất phục vụ nhiều ngành công nghiệp với yêu cầu xử lý khác nhau.

Khuyến nghị của chúng tôi: Lựa chọn phụ thuộc vào khối lượng sản xuất của bạn, chi phí năng lượng địa phương và nhu cầu chính xác. Đối với dây chuyền tủ chứa mục tiêu 20 sản phẩm mỗi ca 5 giờ (như trong các dự án kỹ thuật điển hình của chúng tôi), sưởi điện hoặc hybrid cung cấp độ ổn định nhiệt tốt hơn. Đối với gia công nhôm với công suất cao hơn, khí gas kết hợp điều chỉnh điện là tiết kiệm hơn.

Thiết kế hệ thống luồng không khí Ngăn chặn bụi bột bị thổi bay Trong khi đảm bảo quá trình sấy đều

Đây là nơi hầu hết các thiết kế lò nung thất bại, và nơi kỹ thuật thực sự thể hiện.

Luồng không khí bên trong lò của bạn có hai nhiệm vụ cạnh tranh:

Bảo vệ lớp phủ. Nếu vận tốc không khí quá cao, các hạt bột rời sẽ bị thổi bay khỏi bộ phận, gây ra lỗi và lãng phí.
Làm cứng lớp phủ đều đặn. Nếu vận tốc không khí quá thấp, các vùng trì trệ hình thành, quá trình làm cứng trở nên không đồng nhất.

Giải pháp là một chiến lược luồng không khí được thiết kế tốt hai giai đoạn.

Tích hợp luồng không khí ngang và dọc

Giai đoạn 1: Vùng bảo vệ bột ở tốc độ thấp (Vào lò đến giữa lò)

Khi bộ phận đã được phủ lớp bột vào lò, bột vẫn còn lỏng. Vận tốc không khí ở đây nên là 0.3–0.5 m/s— hầu như không cảm nhận được bằng tay, nhưng đủ để tuần hoàn nhẹ nhàng. Đây là "vùng bảo vệ bột."

Phương pháp thiết kế:

Sử dụng bình phân phối có lỗ hoặc khe rãnh ở đáy và bên phân tán không khí đi vào qua diện tích cắt ngang lớn.
Tránh hệ thống ống dẫn có cạnh sắc tạo ra các luồng tia.
Giữ cho đường dẫn khí trở về mở để ngăn chặn tích tụ áp lực.
Nếu lò dài (>5 mét), chia thành các vùng với bộ điều chỉnh van riêng biệt.

Giai đoạn 2: Vùng Làm Cứng Tốc Độ Cao (Giữa đến Ra)

Khi bột đã tan chảy và chảy ra (thường sau 5–8 phút ở nhiệt độ làm cứng), tốc độ không khí có thể tăng lên 0.8–1.2 m/s để thúc đẩy truyền nhiệt và đông cứng. Đây là "vùng tăng tốc làm cứng."

Phương pháp thiết kế:

Sử dụng các cánh tản nhiệt hoặc van điều chỉnh để tăng tốc độ không khí trong nửa sau của lò.
Đảm bảo trộn thẳng đứng: thiết kế đường dẫn khí trở lại sao cho hút khí từ phía trên xuống phía dưới từ vùng trên cùng trở về ống dẫn khí trở lại, thúc đẩy trộn từ trên xuống dưới và từ dưới lên trên.
Lắp đặt các tấm chắn để ngăn chặn ngắn mạch (đường dẫn trực tiếp từ cửa vào đến ống trở mà không qua đầy đủ quá trình trộn trong buồng).

Ví dụ thực tế:
Một trong những khách hàng tủ của chúng tôi ở Việt Nam đã báo cáo sự thay đổi màu sắc đều đặn dọc theo chiều dài của lò—đậm hơn ở phần vào, nhạt hơn ở phần ra. Nguyên nhân chính: luồng khí đơn giai đoạn ở 0.8 m/s suốt quá trình. Giải pháp: lắp đặt vách ngăn van điều chỉnh tại điểm 60%, giảm tốc độ ở vùng vào xuống còn 0.4 m/s và nâng tốc độ ở vùng ra lên 1.0 m/s. Kết quả: màu sắc và độ cứng đồng đều trên tất cả các sản phẩm.

Công nghệ Biến tần (VFD) để Điều chỉnh Tốc độ Thích ứng

Các van điều chỉnh thủ công và quạt tốc độ cố định đã trở thành quá khứ. Lò hiện đại sử dụng Biến tần để liên tục điều chỉnh tốc độ quạt dựa trên điều kiện thực tế của lò.

Cách hoạt động:

VFD đọc cảm biến nhiệt độ phân bố khắp buồng và điều chỉnh tốc độ quạt để duy trì nhiệt độ mục tiêu trong khi giữ tốc độ không khí trong phạm vi an toàn "bảo vệ bột + làm cứng".

Lợi ích:

Tiết kiệm năng lượng: Giảm năng lượng quạt từ 20–40% khi vận hành ở tải thấp
Khởi động nhanh hơn: Quạt chạy ở tốc độ tối đa trong giai đoạn ramp, sau đó giảm tốc trong quá trình curing
Điều khiển nhiệt độ chính xác hơn: Luồng không khí tự điều chỉnh bù đắp cho sự biến đổi trong tải tuyến
Giảm lãng phí bột: Tốc độ không khí thấp hơn trong suốt chu trình giúp giảm thổi bay
Hoạt động yên tĩnh hơn: Giảm tiếng ồn của quạt trong các giai đoạn tải thấp

Logic điều khiển mà chúng tôi thường áp dụng:

Giai đoạn ramp (0–100°C): Quạt ở 100%, tốc độ không khí 1.0–1.5 m/s, tập trung vào làm ấm nhanh
Giai đoạn curing (100–200°C): Quạt điều chỉnh để duy trì nhiệt độ vùng trong phạm vi ±3°C, tốc độ không khí 0.6–1.0 m/s
Giai đoạn giữ (200°C ổn định): Quạt giảm xuống 60–70%, tốc độ không khí 0.4–0.6 m/s, đủ để tuần hoàn duy trì nhiệt độ

Cách tiếp cận thích ứng này hoạt động vì nó nhận biết rằng "đồng đều" không có nghĩa là "cùng tốc độ ở mọi nơi, mọi lúc"—nó có nghĩa là phù hợp luồng không khí với nhu cầu sưởi ấm thực tế ở từng giai đoạn.

Các thông số thiết kế cốt lõi: Kích thước, cách nhiệt và lựa chọn vật liệu

Ba yếu tố này tạo thành một tam giác về chi phí-chất lượng-hiệu quả ảnh hưởng đến toàn bộ kinh tế lò nung của bạn.

Kích thước bên trong lò

Kích thước phải phù hợp với vùng làm việc của sản phẩm và tốc độ dây chuyền sản xuất.

Các thông số chính:

Chiều dài: Thông thường 1,5–2 lần chiều dài của chi tiết gia công dài nhất, cộng thêm 500–800 mm cho vùng vào/ra và ổn định nhiệt độ. Công thức: Chiều dài lò nung = (Chiều dài chi tiết gia công × 1,8) + 600mm
Chiều rộng & Chiều cao: Phải phù hợp với phần rộng nhất của bạn với khoảng trống 150–200 mm ở tất cả các phía để phân phối luồng không khí. Khoảng trống chặt hơn = nhiều xung lực hơn = ít đồng đều trong quá trình làm cứng.
Thể tích nhiệt hiệu quả: Lò nung dài hơn với tốc độ dây chuyền chậm hơn cải thiện độ đồng đều trong quá trình làm cứng vì các bộ phận dành nhiều thời gian hơn trong vùng nhiệt độ.

Ưu đãi giữa năng suất và chiều dài lò nung:

Một lò nung dài 5 mét chạy với tốc độ 1 mét/phút có thể xử lý các bộ phận liên tục. Một lò nung dài 3 mét cùng tốc độ dây chuyền tạo ra nhiều chồng chất hơn, nguy cơ giảm nhiệt độ khi nhiều bộ phận cùng lúc vào, và có thể cần điều chỉnh để duy trì nhiệt độ. Tốt hơn là đầu tư vào buồng dài hơn ngay từ đầu thay vì gặp khó khăn với sự không nhất quán sau này.

Độ dày và vật liệu cách nhiệt

Cách nhiệt không chỉ về tiết kiệm năng lượng — nó ảnh hưởng trực tiếp đến độ đồng đều nhiệt độ và an toàn bên ngoài.

Thông số kỹ thuật đề xuất:

Loại cách nhiệt	Độ dày	Giá trị R (khoảng)	Chi phí	Độ Bền	Chống ẩm
Len khoáng (tiêu chuẩn)	75–100 mm	R-4.5–6	Thấp	Tốt (hơn 10 năm)	Vừa phải
Len đá mật độ cao	100–150 mm	R-6–8	Trung bình	Xuất sắc (hơn 15 năm)	Cao
Sợi thủy tinh ceramic	50–75 mm	R-5–7	Cao	Xuất sắc (hơn 20 năm)	Xuất sắc
Kết hợp (Rockwool + Ceramic)	Tổng cộng 100–125 mm	R-7–9	Trung bình-Cao	Xuất sắc	Xuất sắc

Tại sao cách nhiệt quan trọng vượt ra ngoài năng lượng:

Giảm nhiệt độ bề mặt bên ngoài từ 60–80°C (xấu cho an toàn và thiết bị xung quanh) xuống <20°C trên nhiệt độ môi trường
Ổn định nhiệt độ bên trong bằng cách giảm dao động mất nhiệt khi điều kiện môi trường thay đổi
Cải thiện độ đồng đều của quá trình nung vì ít năng lượng bị lãng phí hơn trong việc làm nóng cấu trúc lò

Lựa chọn vật liệu:

Sợi thủy tinh đá mật độ cao là vật liệu chính cho lò công nghiệp—giá trị tốt, độ bền đã được chứng minh, và hiệu suất phù hợp. Sợi thủy tinh ceramic đáng giá hơn mức phí nếu cơ sở của bạn nằm trong môi trường độ ẩm cao hoặc ăn mòn (khu vực ven biển, nhà máy gần hóa chất) vì độ ẩm làm giảm chất lượng len khoáng tiêu chuẩn theo thời gian.

Ghi chú về các góc và đường nối: Nhiều thiết kế lò nung mất nhiệt qua các mối nối góc và đường nối không kín. Chỉ định chất bịt kín chịu nhiệt dựa trên silicone (được xếp hạng đến 300°C) tại tất cả các mối nối chính. Chi tiết này có thể cải thiện độ nhất quán nhiệt độ từ 2–3°C.

Vị trí ống đốt và bộ đốt

Các bộ đốt điện:
Lắp đặt trong khoang hồi lưu (buồng hồi khí phía dưới), không trong vùng nung chính. Điều này cho phép khí nóng hòa trộn kỹ trước khi vào buồng. Nếu bộ đốt nằm trong buồng chính, bạn có nguy cơ tạo ra các điểm nóng cục bộ và quá trình gia nhiệt không đều.

Các bộ đốt gas:
Đặt buồng đốt bên ngoài vỏ lò. Sử dụng bộ trao đổi nhiệt để truyền năng lượng nhiệt đến không khí tuần hoàn. Không bao giờ hướng khí đốt đốt trực tiếp vào buồng lò (thực hành cũ, kiểm soát kém). Phương pháp này tăng chi phí nhưng cải thiện an toàn, kiểm soát và chất lượng không khí.

Đường kính ống và cách sắp xếp:
Đối với điện, sử dụng ống bọc có đường kính từ 3/4" đến 1". Ống nhỏ hơn làm mát nhanh hơn và dễ bị mỏi do chu kỳ nhiệt. Sắp xếp nhiều bộ đốt nhỏ song song thay vì một bộ đốt lớn để cải thiện phản hồi kiểm soát và giảm căng thẳng cho bộ đốt.

Hệ thống điều khiển và An toàn: Giám sát nhiệt độ, Khoá liên động và Bảo vệ quá nhiệt

Hệ thống điều khiển là "hệ thần kinh" của lò nung. Điều khiển kém làm cho một chiếc lò thiết kế tốt hoạt động kém; điều khiển tốt làm cho ngay cả những thiết kế trung bình cũng đáng tin cậy.

Điểm cảm biến và điều khiển nhiệt độ

Lắp đặt Cảm biến RTD (Cảm biến nhiệt điện trở) hoặc thermocouple tối thiểu tại ba vị trí:

Nhiệt độ khí vào (ngay sau bộ đốt, trước khi vào buồng)
Nhiệt độ trung tâm buồng (trung tâm hình học của lò nung)
Nhiệt độ khí thoát ra (vừa trước khi phần rời đi)

Lý tưởng, thêm vào cảm biến nhiệt độ bề mặt trên chi tiết thực tế tại các điểm chính nếu có thể (sử dụng hồng ngoại không tiếp xúc hoặc sơn nhạy nhiệt). Điều này cho bạn biết phần đó đang thực sự chịu đựng, không chỉ nhiệt độ không khí.

Chiến lược điều khiển:
Sử dụng một bộ điều khiển nhiệt độ dựa trên PLC đọc tất cả cảm biến và sử dụng một thuật toán PID (Điều chỉnh Tỷ lệ - Tích phân - Đạo hàm) để điều chỉnh công suất bộ gia nhiệt hoặc tốc độ quạt. Điều này ngăn chặn quá mức và dao động.

Dung sai điểm đặt mục tiêu: ±2–3°C. Nếu rộng hơn, bạn sẽ thấy sự không đồng nhất trong quá trình xử lý.

Các thiết bị interlock và an toàn

Interlock quan trọng:

Nhiệt kế giới hạn cao: Tự động cắt bộ gia nhiệt nếu nhiệt độ vượt quá điểm đặt + 10°C (ngăn chặn quá nhiệt)
Xác nhận hoạt động của quạt: Không cho phép lò nung nóng nếu quạt tuần hoàn không hoạt động (ngăn chặn điểm nóng trong vùng không lưu thông)
Khóa cửa: Bộ gia nhiệt tắt ngay lập tức nếu cửa truy cập lò nung bị mở trong quá trình vận hành (ngăn chặn bỏng và nguy hiểm an toàn cho người vận hành)
Khởi động lại sau mất điện: Sau khi mất điện, lò phải yêu cầu khởi động lại thủ công (ngăn chặn khởi động tự động mà không có xác nhận của người vận hành)

Bảo vệ quá nhiệt:

Giới hạn chính: Điều khiển tỷ lệ (ví dụ, giảm công suất bộ đốt tại điểm 95% của điểm đặt)
Giới hạn phụ: Ngắt cứng kết nối tại điểm đặt + 10–15°C
Giới hạn thứ ba: Liên kết bộ điều chỉnh nhiệt độ tự động ngắt kết nối bộ đốt khi nhiệt độ vượt quá 250°C (chống mất điện, không cần điện tử)

Ghi dữ liệu và Theo dõi nguồn gốc

Các lò hiện đại nên ghi dữ liệu nhiệt độ liên tục vào bộ ghi dữ liệu tại chỗ hoặc hệ thống đám mây. Điều này phục vụ hai mục đích:

Xác minh chất lượng: Bạn có thể ghi lại rằng mỗi lô hàng đã được xử lý đúng cách
Khắc phục sự cố: Nếu xảy ra lỗi, bạn có thể xem lại hồ sơ nhiệt độ chính xác mà phần đó đã trải qua

Độ phân giải dữ liệu tối thiểu: Một lần đọc mỗi 10 giây. Lưu trữ ít nhất 7 ngày dữ liệu tại chỗ.

Chiến lược tối ưu hóa năng lượng: Cách nhiệt, Thu hồi nhiệt, và Quản lý tải

Chi phí năng lượng thường chiếm 40–60% chi phí vận hành của lò trong vòng 10–15 năm. Thiết kế thông minh giảm đáng kể chi phí này.

Đầu tư cách nhiệt so với tiết kiệm lâu dài

Một lò cách nhiệt tốt mất khoảng 5–8% nhiệt qua tường và trần. Một lò cách nhiệt kém mất 15–20%.

Tính toán ROI:

Nâng cấp từ đá khoáng tiêu chuẩn dày 75 mm lên đá khoáng mật độ cao 150 mm: +1.000–5.000 đồng chi phí bổ sung
Tiết kiệm năng lượng: giảm khoảng 15–20% nhu cầu sưởi ấm
Thời gian hoàn vốn tại $0.10/kWh: 2–3 năm

Đối với một cơ sở vận hành lò nung 40 giờ/tuần quanh năm, đây là một khoản đầu tư rõ ràng.

Thực hành tốt nhất: Chỉ định cách nhiệt mật độ cao là tiêu chuẩn, không phải tùy chọn.

Hệ thống thu hồi nhiệt

Nếu lò nung của bạn hoạt động liên tục, hãy xem xét việc thu nhiệt khí thoát ra để:

Sưởi ấm không gian (đặc biệt có giá trị trong khí hậu lạnh)
Hâm nóng khí đốt đầu vào (đối với lò nung khí, cải thiện hiệu quả từ 5–10%)
Sưởi ấm nước quá trình (nếu cơ sở của bạn có hệ thống rửa)

Chi phí bộ trao đổi nhiệt: từ 1.000 đến 6.000 USD tùy theo công suất. Thời gian hoàn vốn: 3–5 năm trong hầu hết các khí hậu.

Quản lý tải và mật độ

Thông tin quan trọng: Ổn định nhiệt độ lò phụ thuộc nhiều vào số lượng bộ phận nóng bên trong cùng lúc.

Khi bạn tải một bộ phận vào lò nguội, bộ phận đó hấp thụ nhiệt. Nếu nhiều bộ phận cùng lúc làm mát buồng, nhiệt độ có thể giảm 5–10°C tạm thời. Bộ gia nhiệt sau đó tăng cường, có thể gây quá điều chỉnh.

Thực hành tốt nhất:

Theo dõi mật độ tải bộ phận: Tránh tải bộ phận mới nhanh hơn tốc độ thoát ra. Nếu chu kỳ của bạn là 15 phút, đừng bao giờ tải quá một bộ phận mỗi 15 phút.
Sử dụng các khu vực tiền gia nhiệt riêng biệt (tùy chọn): Đối với các bộ phận rất lớn hoặc nặng, sử dụng khu vực tiền gia nhiệt nhiệt độ thấp (100–120°C) trước khu vực curing chính. Điều này giảm sốc nhiệt cho lò nung.
Xếp chồng các bộ phận vào cửa: Nếu vận hành một dây chuyền liên tục, hãy đảm bảo khoảng cách đều đặn giữa các bộ phận thay vì tụ lại chúng.

Dữ liệu thực từ khách hàng gia công nhôm định hình:
Khi họ giảm mật độ bộ phận từ 4 chiếc/phút xuống còn 3 chiếc/phút (loại bỏ tình trạng tụ tập trên băng chuyền), biến đổi nhiệt độ của họ giảm từ ±6°C xuống còn ±3°C, và lỗi curing giảm đi 40%.

Kích thước lò nung của bạn: Công suất sản xuất, năng suất, và cấu hình theo lô hoặc liên tục

Kích thước lò nung không phải là về "phù hợp với ngân sách của chúng tôi"—mà là phù hợp thời gian curing với tốc độ dây chuyền.

Tính toán thời gian curing

Thời gian curing phụ thuộc vào:

Loại bột (polyester, epoxy, polyurethane đều curing ở các tốc độ khác nhau)
Nhiệt độ mục tiêu (thường là 180–220°C cho bột phủ)
Độ sâu curing mong muốn (liên kết chéo đầy đủ thường yêu cầu 10–20 phút ở nhiệt độ đó)

Các hồ sơ điển hình:

Loại bột phủ	Nhiệt độ curing	Thời gian đạt đỉnh	Thời gian giữ	Tổng thời gian trong lò
Polyester	200°C	8 phút	10 phút	18–20 phút
Epoxy	190°C	10 phút	12 phút	22–25 phút
Hỗn hợp Epoxy-Polyester	195°C	9 phút	11 phút	20–22 phút

Quy trình thực tế của bạn: Lấy thông số thời gian đóng rắn từ nhà cung cấp bột của bạn, không phải dự đoán.

Chiều dài lò từ năng suất

Khi đã biết thời gian đóng rắn, tính chiều dài lò cần thiết:

Công thức:

Chiều dài lò = (Tốc độ dây chuyền [m/phút]) × (Thời gian đóng rắn [phút]) × 60 [giây/phút] / 60 + Dự trữ

Ví dụ: tốc độ dây chuyền 1 m/phút × thời gian đóng rắn 20 phút = chiều dài hiệu quả 20 mét
(Thêm 0.5–1 mét cho đoạn vào và đoạn ra để ổn định)

Lô hàng so với liên tục:

Lò hàng lô (tĩnh):

Các bộ phận vào, cửa đóng, lò nung đạt đến hồ sơ đóng rắn, các bộ phận nguội đi, cửa mở
Thời gian chu trình: thường từ 25–40 phút
Phù hợp cho: Sản xuất số lượng thấp, đa dạng cao (ví dụ: đặt hàng tủ tùy chỉnh)
Ưu điểm: Linh hoạt, dễ thay đổi sản phẩm giữa các lô hàng
Nhược điểm: Thời gian dẫn tổng dài hơn, năng suất thấp hơn

Lò nung liên tục:

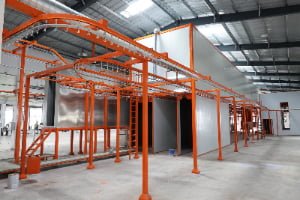

Các bộ phận đi vào một đầu, di chuyển qua tốc độ kiểm soát, ra khỏi đầu kia
Thời gian chu trình: 20–25 phút ở trạng thái ổn định (các bộ phận liên tục chảy qua)
Phù hợp cho: Sản lượng trung bình đến cao, chạy sản phẩm đều đặn (ví dụ: gia công nhôm, sản xuất tủ lớn)
Ưu điểm: Năng suất cao hơn, tiêu thụ năng lượng ổn định hơn, độ ổn định nhiệt tốt hơn
Nhược điểm: Yêu cầu cung cấp line liên tục, chi phí vốn cao hơn

Khuyến nghị kỹ thuật của chúng tôi:
Đối với mục tiêu sản xuất >15 sản phẩm/ca 8 giờ, lò nung liên tục đáng để đầu tư. Dưới mức đó, lò nung theo lô hàng tiết kiệm hơn và linh hoạt hơn.

Xử lý sự cố phổ biến: Dao động nhiệt độ, điểm nóng, và vùng chết

Ngay cả những lò nung thiết kế tốt cũng có thể gặp vấn đề. Dưới đây là cách chẩn đoán và khắc phục các vấn đề phổ biến nhất:

Nhiệt độ dao động hơn ±5°C

Nguyên nhân có khả năng (theo thứ tự ưu tiên):

Tải bộ phận không đều – Độ dày hoặc khoảng cách thay đổi
- Sửa: Thực hiện kiểm soát khoảng cách bộ phận trên băng chuyền (cửa van kích hoạt bằng cảm biến quang)
Cửa rò rỉ hoặc tấm truy cập bị rò rỉ – Thâm nhập không khí lạnh
- Sửa: Kiểm tra gioăng cao su, thay thế nếu bị nén hoặc nứt. Sử dụng keo silicone chịu nhiệt cao trên các mối nối.
Tốc độ quạt không ổn định – Vấn đề VFD hoặc quạt tốc độ cố định
- Sửa: Kiểm tra tín hiệu đầu ra của VFD (nên ổn định ở tốc độ đã cho). Cân nhắc nâng cấp lên VFD nếu sử dụng động cơ tốc độ cố định.
Khoảng cách cách điện hoặc lún – Giảm hiệu quả
- Sửa: Kiểm tra bằng camera nhiệt. Vá các khe hở bằng chất bịt kín chịu nhiệt cao.
Lò sưởi không phản ứng đủ nhanh – Lò sưởi quá nhỏ
- Sửa: Đo công suất tiêu thụ thực tế so với công suất định mức. Nếu tiêu thụ <80% của công suất định mức, lò sưởi quá nhỏ. Thêm lò sưởi phụ hoặc tăng luồng không khí để giảm tải làm mát.

Vùng nóng (Quá nhiệt cục bộ)

Nguyên nhân có thể:

Chặn luồng không khí – Phần quá gần với bộ phân phối khí hoặc lưới trả khí
- Sửa: Tăng kích thước bộ phân phối khí, di chuyển lại hộp trả khí hoặc điều chỉnh khoảng cách lắp đặt phần
Lò sưởi quá gần khu vực sản phẩm – Tập trung nhiệt
- Sửa: Lắp đặt tấm chắn giữa lò sưởi và buồng, hoặc di chuyển lò sưởi đến hộp trả khí
Không trộn đều khí trả – Đường dẫn khí trả hút trực tiếp từ một khu vực
- Sửa: Lắp đặt tấm chắn crossover trong khoang trả để thúc đẩy trộn đều trong toàn bộ buồng

Vùng chết (Thiếu khí cục bộ)

Nguyên nhân có thể:

Tốc độ không khí thấp ở các góc trì trệ – Đặc biệt trong lò hình chữ nhật có góc nhọn
- Sửa: Lắp đặt hướng dẫn góc hoặc tấm chắn góc tròn để đẩy khí vào các góc. Tăng nhẹ tốc độ quạt trong khu vực đó (nếu có VFD).
Hình dạng phần cản trở luồng không khí – Các phần lớn tạo ra vùng đuôi gió
- Sửa: Xoay hướng phần nếu có thể, hoặc tăng tốc độ không khí tổng thể
Đường đi khí trả quá hạn chế – Áp lực tích tụ, giảm tuần hoàn khí
- Sửa: Mở rộng ống dẫn khí trả hoặc các lỗ mở. Kiểm tra xem bộ lọc trả có bị tắc không.

Phương pháp chẩn đoán: Sử dụng camera nhiệt để lập bản đồ nhiệt độ bề mặt lò. Xác định các điểm lạnh, đối chiếu với thiết kế luồng khí, sau đó điều chỉnh vị trí tấm chắn hoặc bộ phân phối khí.
