Können Menschen mehrere Schichten Pulverbeschichtung auftragen? Ein vollständiger Leitfaden zum Mehrschicht-Sprühprozess, bewährte Praktiken und wann Sie…

Ja, Sie können mehrere Schichten Pulverbeschichtung auftragen — und warum es wichtig ist

Die kurze Antwort lautet ja. Pulverbeschichtung kann definitiv in mehreren Schichten aufgetragen werden, und in vielen industriellen Anwendungen ist Mehrschichtbeschichtung nicht nur möglich—es ist die Standardpraxis.

Es gibt jedoch einen entscheidenden Unterschied, den viele Betreiber übersehen: Der Erfolg der Mehrschicht-Pulverbeschichtung hängt viel weniger davon ab, "können wir erneut sprühen?" und viel mehr davon, "wie gehen wir mit dem, was zwischen den Schichten passiert, richtig um?"

Ich habe mit Hunderten von Herstellern in der Schrankherstellung, Aluminiumextrusion, Gartenmöbel und Metallverarbeitung gearbeitet. Was ich konsequent beobachtet habe, ist, dass Fehler bei Mehrschichtbeschichtungen nicht deshalb auftreten, weil das Pulver selbst nicht mit Nachbeschichtung kompatibel ist. Sie entstehen durch das Überspringen, Überstürzen oder Missverstehen dessen, was zwischen den Schichten passiert.

Der wahre Wert der Mehrschichtbeschichtung liegt nicht nur in einer dickeren Schicht. Es ist die kontrollierte Schichtdicke, vorhersehbare Haftung, überlegene Oberflächenoptik und langfristige Haltbarkeit, die einzelne schwere Schichten oft nicht zuverlässig liefern können.

Wichtige Vorteile der Mehrschicht-Pulverbeschichtung gegenüber einzelnen schweren Schichten

Bessere Kontrolle der Schichtdicke und Konsistenz

Wenn Sie versuchen, eine hohe Schichtdicke in einem Durchgang zu erreichen, kämpfen Sie gegen die Physik. Übermäßige Pulveransammlung bei einer einzigen Anwendung führt zu:

Ungleichmäßiger Ladungsverteilung am Werkstück
Pulverbrücken und -ansammlungen
Durchhängen und Fließprobleme während des Aushärtens
Orangepeeling-Struktur und Oberflächenunregelmäßigkeiten

Bei Mehrschichtanwendung bleibt jede Schicht innerhalb des optimalen Sprühfensters—typischerweise 50–150 Mikrometer pro Durchgang, abhängig von Ihrem Pulvertype und den Sprühparametern. Das bedeutet:

Vorhersehbarer Pulverfluss und Haftung in jedem Schritt
Bessere Oberflächenebnung, da dünnere Schichten gleichmäßiger fließen
Konstantere Schichtdicke über komplexe Geometrien hinweg
Reduziertes Risiko für Defekte, die erst nach dem finalen Aushärten sichtbar werden

Aus meiner Erfahrung in der Fertigung habe ich gesehen, wie Produkte von der Qualität der ersten Passung 70% auf 95%+ steigen, wenn man von einzelnen schweren Schichten auf richtig ausgeführte Zwei- oder Dreischichtansätze umstellt.

Verbesserte Haftung zwischen den Schichten

Hier zeigt sich die Stärke der Mehrschichtbeschichtung. Jede Schicht liegt auf einer ausgehärteten Basis, die Sie inspizieren und vorbereiten konnten.

Wenn Sie frisch auf gehärtetem Pulver beschichten:

Die Oberfläche ist sauber und frei von Oxidation (wenn Sie richtig gekühlt und gelagert haben)
Sie können die erste Schicht leicht anschleifen oder mit Körnungstrahl reinigen, um die zweite Schicht mechanisch zu verankern
Vor dem Nachbeschichten entfernen Sie Staub, lose Pulverreste oder Kontaminationen
Die gehärtete Oberfläche bietet eine stabile Unterlage – keine Unregelmäßigkeiten bei nasser Farbe

Vergleichen Sie dies mit einer Nass-in-Nass-Einzelbeschichtung, bei der Pulver auf sich selbst haften muss, während sich ein Feld entwickelt. Die Haftung von Schicht zu Schicht, die Sie mit Mehrschichtarbeit erreichen, ist einfach zuverlässiger.

Überlegene Oberflächenoptik und Vermeidung von Fehlern

Hochglänzende, glatte, fehlerfreie Oberflächen sind viel einfacher mit dünneren Schichten zu erzielen, die nacheinander aufgetragen werden.

Warum? Jede dünne Schicht:

Sich vollständiger und gleichmäßiger verteilt
Weniger Oberflächenspannungs- und Spannungsansatzpunkte hat
Mit vorhersehbarerer Glanz- und Texturentwicklung aushärtet
Raum für Mikrokorrekturen (leichte Oberflächenbehandlung) vor der nächsten Schicht lässt

Dicke Einzelschichten zeigen oft:

Orangenhaut (inkonsistente Oberflächenstruktur)
Kavernenbildung und Aushärtungsstressmarkierungen
Unregelmäßigen Glanz
Absacken an den Rändern und dünnen Stellen

Bei Mehrschichtarbeiten verteilen Sie den Filmaufbau und geben jeder Schicht Zeit und Bedingungen, um die richtigen Oberflächeneigenschaften zu entwickeln. Das Endfinish ist deutlich glatter und gleichmäßiger.

Verbesserter Korrosionsschutz und Haltbarkeit

Dickere Filme allein garantieren keinen besseren Korrosionsschutz. Haftung, porefreie Abdeckung und fehlerfreie Filme tun es.

Mehrschichtbeschichtung, wenn sie richtig ausgeführt wird, liefert:

Weniger Blasen und Mikrorisse, die die Oberfläche freilegen
Bessere mechanische Verzahnung zwischen den Schichten
Gleichmäßigere Filmdichte in allen Schichten
Weniger Spannungsaufbau, der zu frühzeitigem Rissbildung und Ausfall führen kann

Beim Salzsprühnebeltest (ASTM B117) übertrifft eine richtig aufgetragene 200-Mikron-Mehrschichtbeschichtung typischerweise eine hastig aufgetragene einzelne 200-Mikron-Schicht. Dies haben wir bei Projekten für Küstenmöbel und marine Küchenmöbel gesehen, bei denen die Haftung von Schicht zu Schicht die begrenzende Faktor für eine Haltbarkeit von 5+ Jahren ist.

Vergleichsmaßstab	Einzelschicht mit hoher Dicke	Mehrschichtbeschichtung
Filmdickenkontrolle	±30–50 Mikrometer Schwankung	±10–15 Mikrometer pro Schicht
Oberflächenfehler (Blasen, Orangenhaut)	Höhere Frequenz	Niedrigere Frequenz
Haftungsuniformität	Variable	Konstanter
Kantenaufbauprobleme	Häufig	Reduziert mit richtiger Technik
Ausschussrate (%)	60–75%	85–95%
Korrosionsbeständigkeit (Salzsprühstunden)	500–800 Std.	800–1200+ Std.

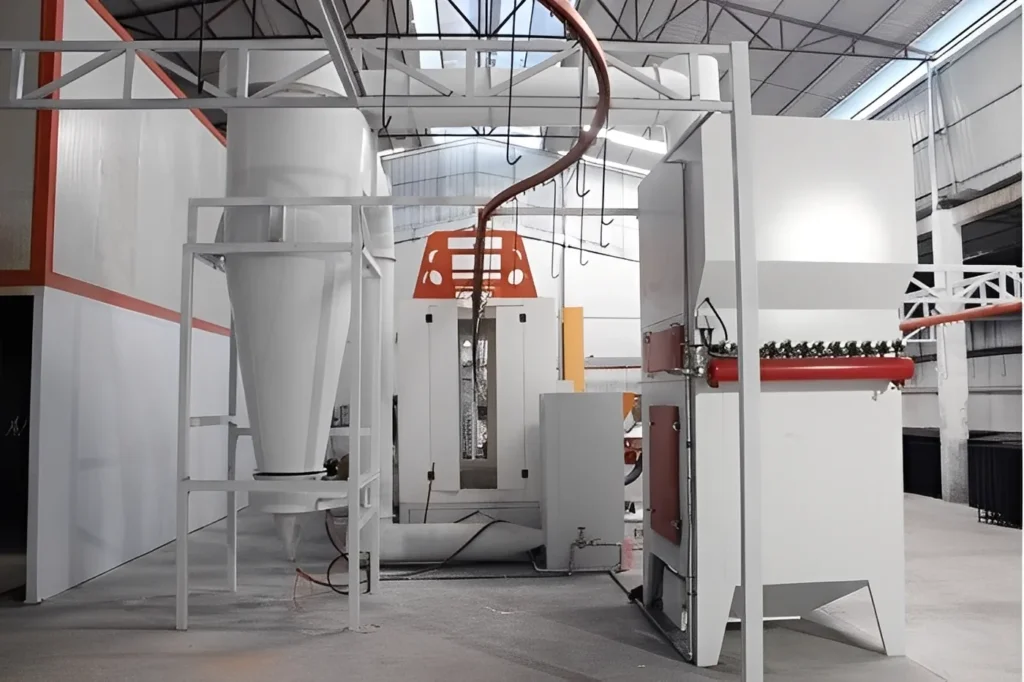

Mehrschicht <a href= Pulverbeschichtungsanwendung Prozess" />

Schritt-für-Schritt-Multilagen-Pulverbeschichtungsprozess: Was Sie Zwischen den Schichten Tun Müssen

Vorbeschichtungsvorbereitung (Fundament für alle Schichten)

Bevor eine Spritzpistole feuert, muss das Werkstück ordnungsgemäß vorbereitet werden. Dies ist unverhandelbar und gilt gleichermaßen für die erste Schicht und die nachfolgenden Schichten.

Standardvorbehandlung umfasst:

Entfettung – Entfernen von Ölen, Schneidflüssigkeiten und Fingerabdrücken (alkalisches Waschen oder Lösungsmittelentfettung)
Rostentfernung – Säurebad, Sandstrahlen oder Gritstrahlen für Stahl
Phosphatierung oder Umwandlungsbeschichtung – Chemische Schicht, die die Haftung und Korrosionsbeständigkeit verbessert (für eisenhaltige Metalle)
Endspülung – Entionisiertes oder destilliertes Wasser zur Entfernung von Salzen und Rückständen
Trocknen – Vollständige Wasserentfernung (typischerweise in einem Ofen bei 80–120°C für 10–20 Minuten)

Kritischer Kontrollpunkt: Das Werkstück, das die Sprühkabine betritt, muss absolut trocken sein und frei von sichtbarer Kontamination. Restfeuchte oder Staub sind eine der Hauptursachen für das Versagen der Haftung der ersten Schicht, was zu schlechter Mehrlagenausführung führt.

Erste Schicht: Auftrag und Erstkühlung

Sprühen Sie die erste Schicht mit den standardmäßigen elektrostatischen Parametern für Ihren Pulvertyp und das Werkstück:

Düsen-Spannung: Typischerweise 60–90 kV (an die Werkstückgeometrie und die Ladungseigenschaften des Pulvers anpassen)
Sprühabstand: In der Regel 150–250 mm (8–10 Zoll), abhängig vom Düsentyp und der Komplexität des Werkstücks
Auftragsdicke: 50–100 Mikrometer (die Ziel-Trockenfilmdicke pro Schicht beträgt typischerweise 40–60 Mikrometer, abhängig von den Pulverspezifikationen)

Nach dem Sprühen:

Kurze Abkühlung in Luft bei Raumtemperatur zulassen – Das pulverbeschichtete Werkstück von der Handhabungstemperatur auf Raumtemperatur abkühlen lassen (15–30 Minuten in ruhiger Luft, abhängig von Stückgröße und thermischer Masse des Materials)
Nicht eilig haben, in den Aushärtungsofen zu kommen – Das erste Coat vor vollständiger elektrostatischer Bindung an das Substrat in den Ofen zu geben, kann Gase einschließen und die Haftung zwischen den Schichten später verringern
Auf offensichtliche Fehler prüfen – Nach fehlenden Stellen, starker Ansammlung an den Kanten oder Brückenbildung im Pulver suchen, die die Haftung der zweiten Schicht beeinträchtigen könnten

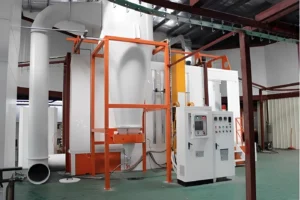

Pulverbeschichtung Spritzraumvorbereitung

Zwischenlagenschicht-Oberflächenbehandlung (Reinigung, leichtes Schleifen, Inspektion)

Hier unterscheidet sich die Mehrlagentechnik von der Einzelschichtbeschichtung. Was Sie zwischen den Schichten tun, bestimmt direkt, ob die zweite Schicht gelingt oder scheitert.

Schritt 1: Vollständiges Abkühlen auf Raumtemperatur

Die erste Schicht muss vollständig abgekühlt sein, bevor sie behandelt wird. Wenn die Oberfläche noch warm oder heiß ist:

Das Pulver ist noch leicht weich und klebrig
Leichte Schleifung wird das Pulver eher verschieben und zerreißen, anstatt die Oberfläche sauber zu schälen
Feuchtigkeit oder Staub werden sich im Pulver einbetten, anstatt abgewischt zu werden
Sie riskieren, das Werkstück zu verformen, wenn es noch thermisch instabil ist

Schritt 2: Sichtprüfung

Vor jeder mechanischen Behandlung prüfen Sie die erste Schicht auf:

Vollständigkeit der Abdeckung (gibt es blankes Metall oder helle Stellen?)
Oberflächenfehler (Poren, Kraterbildung, Staubpartikel?)
Feuchtigkeitskondensation (bei hoher Luftfeuchtigkeit länger warten oder in einen trockenen Bereich wechseln)
Durchhängen oder dicke Ansammlungen (besonders an unteren Kanten oder in Hohlräumen)

Wenn Fehler offensichtlich und lokalisiert sind, haben Sie zwei Optionen:

Sie akzeptieren sie und decken sie mit der zweiten Schicht ab (funktioniert bei kleineren Mängeln)
Abbrechen und neu beginnen (wenn die Haftung fraglich ist oder die Abdeckung offensichtlich unvollständig ist)

Schritt 3: Leichte Oberflächenvorbereitung

Wählen Sie die geeignete Methode basierend auf der Härte des Pulvers und Ihrer Anlagenausstattung:

(a) Leichtes Schleifen oder Anschleifen

Verwenden Sie Schleifpapier mit 220–400 Körnung, Scotch-Brite-Pads oder leichte abrasive Nylonbürsten
Ziel: Glanz entfernen, die Oberflächenspannung brechen und mechanischen Halt für die nächste Schicht schaffen
Dauer: 10–30 Sekunden pro Werkstück, abhängig von der Größe (ausreichend, um die Oberfläche abzuschwächen, aber nicht, um bis auf das nackte Substrat durchzuschneiden)
Effekt: Erhöht die Oberfläche für die Haftung und verringert das Risiko, dass die zweite Schicht auf einer glatten, nicht porösen Oberfläche sitzt

(b) Schleudern mit Körnung (falls die Anlage ausgestattet ist und das Werkstück es zulässt)

Sehr feine Körnung (150–220 Mikron Äquivalent)
Leichter Druck und kurze Verweildauer
Erzeugt eine ausgezeichnete mechanische Verzahnung und entfernt lose Pulverreste
Aggressiver als Schleifen, aber konsistenter für Hochvolumenarbeiten

(c) Druckluftstoß (minimale Annäherung)

Verwenden Sie trockene, öl-freie Druckluft bei 4–6 bar
Blasen Sie lose Pulverstaub und lose Partikel weg
Ersetzt KEINE mechanische Oberflächenvorbereitung—nur Luftstoß verbessert die Haftung nicht

Schritt 4: Reinigung und Feuchtigkeitskontrolle

Wischen oder bürsten Sie die Oberfläche, um Staub und Schmutz zu entfernen
In feuchten Umgebungen verwenden Sie ein fusselfreies Tuch oder Druckluft, um Oberflächenfeuchtigkeit zu entfernen
Wenn das Werkstück in einem kühlen Bereich gelagert wurde, lassen Sie es 15–30 Minuten in einem warmen, trockenen Raum, um die Temperatur auszugleichen und Kondensation zu verdampfen
Berührungsprüfung: Die Oberfläche sollte sich trocken anfühlen, nicht klebrig oder feucht

Nachfolgende Schichten: Anwendungsparameter und Anpassungen

Sobald die erste Schicht abgekühlt, inspiziert und vorbereitet ist, folgen die nachfolgenden Schichten einem ähnlichen Sprühablauf—aber mit möglichen Parameteranpassungen.

Warum Anpassungen erforderlich sein können:

Risiko der Umkehrionisation steigt – Da die Oberfläche jetzt eine aufgebrachte Pulverschicht hat (die als Isolator wirkt), verhält sich das elektrostatische Feld anders. Das Substrat ist weiter vom "Ursprung" des Feldes entfernt, und Abstoßungskräfte können zunehmen.
Veränderungen der Oberflächenleitfähigkeit – Eine gehärtete Pulverbeschichtung ist weniger leitfähig als blankes Metall. Der Erdungspfad kann weniger direkt sein, was eine niedrigere Spannung erfordert, um eine stabile Ladung ohne übermäßige Abstoßung oder Rückionisation aufrechtzuerhalten.
Potenzial für Pulverbrücken steigt – Dickere Werkstücke und angesammelte Beschichtungen können Faraday-Käfig-Effekte in Hohlräumen und komplexen Geometrien erzeugen, was es erschwert, dass Pulver die Innenflächen erreicht.

Empfohlene Parameteranpassungen für die zweite und dritte Schicht:

Parameter	Erste Schicht (Basislinie)	Zweite+ Schicht	Grund
Gerätespannung (kV)	60–90	50–80	Reduzieren, um Umkehrionisation und Pulverabstoßung zu verhindern
Sprühentfernung (mm)	200–250	180–220	Etwas näher, um die geringere Leitfähigkeit auszugleichen und eine Abdeckung sicherzustellen
Pulverzufuhrrate	Basislinie	Leichte Reduzierung (90–95% der Basislinie)	Ansammlung verhindern und Schichtdickenkontrolle aufrechterhalten
Sprühstrahlbreite	Basislinie	Kann sich leicht verengen	Bessere Richtungssteuerung auf nichtleitenden Oberflächen
Pistolenluftdruck	Basislinie	Leichte Reduzierung, falls zutreffend	Geringerer Luftdruck fördert bessere Haftung auf bestehender Beschichtung

Praxisbeispiel aus meiner Erfahrung:
Eine Schrankbaugruppe wurde mit einer Zielsamtstärke von 120 Mikron (zwei 60-Mikron-Schichten) besprüht. Beim ersten Auftrag waren die Standardparameter: 85 kV, 220 mm Abstand, 100 % Pulverzufuhr. Beim zweiten Auftrag reduzierten wir die Spannung auf 70 kV, verringerten den Abstand auf 200 mm und hielten die Pulverzufuhr bei 95 %. Das Ergebnis: Der Kantenaufbau sank von 30 % über dem Sollwert beim ersten Auftrag auf innerhalb von 5 % beim zweiten Auftrag, und die Haftung (gemessen mit dem Gitterschnitt-Haftungstest) verbesserte sich auf 5B (perfekt).

Endhärtung: Temperatur, Zeit und Abkühlprotokoll

Nach dem Aufsprühen der letzten Schicht tritt das Werkstück in den Aushärtezyklus ein. Dies ist weitgehend unverändert gegenüber der Aushärtung einer Einzelschicht außer dass Sie die Gesamtschichtdicke bei der Einstellung der Haltezeit berücksichtigen müssen.

Standard-Aushärtung von duroplastischem Pulver (am häufigsten):

Zieltemperatur (Werkstückoberfläche): 160–200 °C, abhängig von der Pulverformulierung (siehe TDS des Pulverlieferanten)
Haltezeit: 10–20 Minuten bei Zieltemperatur (dickere Schichten können länger erfordern; mit Pulverlieferanten abklären)
Aufheizrampe: Ausreichende Verweilzeit in der Vorheizzone ermöglichen, damit das Innere dicker Werkstücke die Aushärtetemperatur erreicht (dicke Teile nicht durch den Ofen jagen)
Abkühlung: Natürliche Luftkühlung oder Zwangsluftkühlung je nach Einrichtung (schnelles Abkühlen kann innere Spannungen einschließen; langsameres Abkühlen fördert eine bessere Vernetzungsreifung)

Warum Mehrlagigkeit die Aushärtung beeinflusst:

Wärmeleitfähigkeit-Schicht – Eine 200-Mikron-Beschichtung benötigt länger, um Wärme an das Substrat zu übertragen als eine 100-Mikron-Beschichtung. Wenn Sie die gleiche Ofenzeit für beide verwenden, könnte die dicke Beschichtung an ihren Basisschichten unzureichend ausgehärtet sein.
Aushärtungsreaktionskinetik – Dickere Filme speichern Wärme, wodurch ein Gradient von Oberfläche (heißester Punkt) bis Basis (kühler) entsteht. Wenn die Basis niemals die tatsächliche Aushärtungstemperatur erreicht, kann die Haftung zwischen den Schichten und zum Substrat versagen.
Nachhärtungsstress – Zu dicke Beschichtungen, die zu schnell ausgehärtet werden, können innere Spannungen entwickeln, die nach dem Abkühlen zu Rissen oder Haftungsverlust führen.

Praktische Ofenzeit-Empfehlungen:

Einzellage 80–100 Mikron: 10 Minuten bei 190°C
Zwei Lagen à 60 Mikron (insgesamt 120 Mikron): 12–15 Minuten bei 190°C (2–5 Minuten hinzufügen bei erhöhter Masse)
Drei Lagen à 60 Mikron (insgesamt 180 Mikron): 15–20 Minuten bei 190°C (weitere Zeit hinzufügen, um sicherzustellen, dass die Basisschichten vollständig aushärten)

Überprüfen Sie stets das technische Datenblatt Ihres Pulverlacklieferanten und bestätigen Sie die tatsächliche Werkstücktemperaturmessung (verwenden Sie Pyrometer oder Farbwechsel-Temperaturstreifen im Ofen, um die tatsächlichen Bedingungen zu überwachen).

Pulverbeschichtung Aushärtungsofenheizprozess

Häufige Probleme bei Mehrlagigen Beschichtungen — Wie man Orange Peel, schlechte Haftung, ungleichmäßige Dicke und Blasen vermeidet

Haftungsfehler zwischen den Schichten und Prävention

Problem: Zweite Schicht löst sich ab oder blättert von der ersten Schicht.

Ursachen:

Erste Schicht ist nicht vollständig abgekühlt, bevor die zweite Sprühschicht aufgetragen wird
Unzureichende oder verpasste Oberflächenvorbereitung zwischen den Schichten (kein leichtes Schleifen oder Reinigen)
Kontamination auf der Oberfläche des ersten Lacks (Staub, Öl, Silikon)
Erdungsfehler (Werkstück verliert elektrische Kontinuität zwischen den Schichten)
Feuchtigkeit, die zwischen den Schichten eingeschlossen ist

Präventions-Checkliste:

Lassen Sie die erste Schicht immer auf Raumtemperatur abkühlen (mindestens 30 Minuten bei kleinen Teilen, 1–2 Stunden bei großen, dicken Teilen)
Leicht mit 220–400 Schleifpapier oder einem gleichwertigen Schleifmittel die Oberfläche der ersten Schicht anschleifen oder aufrauen
Alle Staubpartikel mit trockenem, öl-freiem Druckluft entfernen
Bei sichtbarer Oberflächenfeuchtigkeit mit fusselfreiem Tuch abwischen
Vor dem Sprühen die Erdungskontinuität des Werkstücks erneut überprüfen (mit Multimeter den Widerstand zwischen Teil und Erdung prüfen)
Die Spannung des Spritzpistole beim zweiten Anstrich leicht reduzieren, um übermäßiges Abprallen des Pulvers zu verhindern

Dickenunterschiede und Kontrollmethoden:

Problem: Die Schichtdicke variiert während des Auftrags erheblich von 80 bis 150 Mikron, anstatt bei 100–120 Mikron zu bleiben.

Ursachen:

Unstetiger Abstand beim Sprühen während der Anwendung
Änderungen des Pistolenwinkels oder der Trajektorie während des Sprühens
Unstabiler oder schwankender Pulverzufuhr-Feed-Rate
Werkstückausrichtung oder Liniengeschwindigkeit variiert (bei Verwendung eines Förderbands)
Spannung schwankt oder ist schlecht kalibriert

Präventionsmethoden:

Verwendung der Trockenfilmdickenmessung (DFT) – Überprüfen Sie die Dicke an mehreren Punkten jeder Schicht, bevor Sie zur nächsten Schicht übergehen. Verwenden Sie eine DFT-Messung oder ein gleichwertiges Werkzeug. Ziel ±10–15 Mikrometer pro Schicht.
Standardisieren Sie die Spritztechnik – Markieren Sie Abstände und Winkel an Spritzpistolenbefestigungen. Halten Sie einen konstanten Abstand zwischen Pistole und Werkstück durch eine Schablone oder Vorrichtung.
Stabilisieren Sie die Pulverbefüllung – Verwenden Sie eine Pulvpumpe mit konstantem Versorgungdruck. Überprüfen Sie, ob die Luftdruckregler stabil sind (4–6 bar) und nicht schwanken.
Steuern Sie die Präsentation des Werkstücks – Bei Handbeschichtung schulen Sie die Bediener, die Teile methodisch zu drehen. Bei automatisierter Beschichtung stellen Sie sicher, dass die Fördergeschwindigkeit konstant ist und die Programmwege der Pistole auf die Geometrie des Werkstücks abgestimmt sind.
Kalibrieren Sie die Spritzparameter – Spannung, Strom und Pulverbefüllung sollten einmal eingestellt und fixiert werden. Vermeiden Sie ad-hoc-Anpassungen während der Produktion.

Oberflächenfehler (Orange Peel, Durchhängen, Kraterbildung) bei Mehrschichtbeschichtung

Problem: Die zweite Schicht zeigt eine Orange-Peel-Struktur, obwohl die erste Schicht glatt ist.

Ursachen:

Pulver bei der zweiten Schicht zu trocken oder alt (geringe Fließeigenschaften)
Ofentemperatur zu niedrig oder Einweichzeit für die zweite Schicht unzureichend
Spritzparameter nicht auf den Pulvertyp abgestimmt (zu hohe Spannung, verursacht übermäßige Pulverbewegung)
Werkstück während des zweiten Sprühens noch warm vom ersten Ofen (Pulver fließt nicht, fixiert die Textur)
Umweltfeuchtigkeit zu hoch (Feuchtigkeit beeinflusst den Pulverfluss)

Vorbeugung:

Verwenden Sie frisches Pulver für die zweite Schicht (Pulver älter als 6 Monate kann Feuchtigkeit aufnehmen und Fließeigenschaften verlieren)
Überprüfen Sie die Ofentemperaturgenauigkeit mit einem Pyrometer; verlassen Sie sich nicht nur auf die Skalenanzeige
Sprühspannung beim zweiten Auftrag nach unten anpassen (typischerweise 60–75 kV gegenüber 75–85 kV beim ersten Auftrag)
Ersten Auftrag auf Raumtemperatur abkühlen lassen und stabilisieren, bevor der zweite Auftrag erfolgt
In Umgebungen mit hoher Luftfeuchtigkeit Pulver in trockenen Schränken lagern und Werkstücke nach dem Ofengang des ersten Auftrags 30+ Minuten in einem trockenen Raum ruhen lassen
Bestätigen Sie, dass die Pulverbatch eine gute Fließfähigkeit aufweist (normalerweise ~95–100 mm Fluss auf den Fließmeter-Test)

Problem: Durchhängen oder Tropfen an Kanten und Tiefpunkten bei der zweiten oder dritten Schicht.

Ursachen:

Pulverauftrag zu dick bei der zweiten Schicht (>100 Mikrometer)
Spritzpistole zu nah am Werkstück bei der zweiten Schicht
Ofentemperatur zu hoch oder Einweichzeit zu lang (Pulver fließt zu viel und läuft)
Sprühsequenz, die zu viel Pulver an einer Stelle absetzt, bevor es aushärtet

Vorbeugung:

Reduzieren Sie die Pulverzufuhr bei der zweiten und den folgenden Schichten (typischerweise 85–95 % der ersten Schicht)
Erhöhen Sie den Sprühabstand leicht oder verringern Sie die Sprühdauer pro Fläche
Überprüfen Sie die Ofeneinstellung im Vergleich zur Empfehlung des Pulverlieferanten; nicht überhitzen
Verwenden Sie ein Sprühmuster, das das Pulver gleichmäßig verteilt; vermeiden Sie es, die Pistole an einer Stelle schweben zu lassen

Elektrische Erdung und Umkehrionisationsprobleme

Problem: Schlechte Pulverübertragungseffizienz und Pulverrückstoß (Rückionisation) nimmt bei der zweiten Schicht zu.

Warum es passiert:
Eine ausgehärtete Pulverbeschichtung ist ein Isolator. Das Werkstück ist elektrisch weiter von der Erdung entfernt. Wenn Sie Hochspannung auf eine nicht leitende Schicht anwenden, bauen sich Abstoßungskräfte auf und das Pulver beginnt wegzuspringen, anstatt zu haften.

Vorbeugung:

Reduzieren Sie die Sprühspannung bei der zweiten Schicht – Absenkung von 85 kV auf 65–75 kV. Messen Sie die Übertragungseffizienz (Pulver, das zum Werkstück gelangt, vs. Verluste im Rückgewinnungssystem). Ziel ist eine Effizienz von 85 %+.
Überprüfen Sie den Erdungsweg – Stellen Sie sicher, dass der Kontakt zwischen Werkstück und Erdungsvorrichtung sauber und fest ist. Verwenden Sie ein Multimeter, um den Widerstand zu messen; Ziel ist <1 Ohm, wenn möglich.
Verwenden Sie den Erdungsansatz durch die Vorrichtung – Wenn das Werkstück von Hand gehalten wird, stellen Sie sicher, dass mit Handschuhen oder Vorrichtungen die Leitfähigkeit zur Erde aufrechterhalten wird.
Luftdruck überwachen – Hoher Luftdruck (>8 bar) in Kombination mit Hochspannung verstärkt die Rückionisierung. Halten Sie den pneumatischen Druck im Bereich von 4–6 bar.
Düsabstand und Winkel einstellen – Leichte Winkeländerungen und ein näherer Sprühabstand (im Rahmen des Möglichen) können Abstoßungseffekte reduzieren.

Fehler	Symptom	Schnelle Lösung
Schlechte Haftung zwischen den Schichten	Zweiter Anstrich blättert ab; Haftungstest mit Klebeband zeigt >2B	Ersten Anstrich erneut anschleifen; Einweichzeit beim zweiten Aushärten erhöhen
Orange Peel auf dem zweiten Anstrich	Unebene, strukturierte Oberfläche	Spritzspannung verringern; Werkstück auf Raumtemperatur kühlen; Frische des Pulvers prüfen
Durchhängen an den Kanten	Lauf- und Tropfenbildung	Pulverzufuhr reduzieren; Ofentemperatur um 10–15°C senken
Hoher Pulververbrauch / niedrige Übertragungswirkungsgrad	Viel Pulver im Rückgewinnungssystem; Teil unzureichend grundiert	Spannung reduzieren; Erdung prüfen; Düse näher an das Werkstück bringen
Dickenabweichung >20 Mikrometer	Messung mit DFT-Messgerät zeigt Inkonsistenzen	Abstand des Sprühnebels festlegen; Gunwinkel standardisieren; Stabilität der Pulversupply überprüfen

Mehrlagiges Sprühen vs. Dickfilmlösung vs. Einzelner dicker Auftrag — Welche Methode funktioniert am besten?

Verstehen der drei Ansätze

1. Einzelner dicker Auftrag (Traditionell, noch üblich)

Einmal sprühen bis zur Zielstärke (150–200 Mikrometer)
Kurzes Abkühlen oder direkt aushärten
Keine Zwischenschichtenbearbeitung

Vorteile:

Schnellere Durchlaufzeit
Weniger Handhabungsschritte
Geringere Arbeitskosten pro Werkstück

Nachteile:

Höhere Fehlerquote (Orangenhaut, Krater, Poren)
Kantenaufbau und dicke Stellen sind üblich
Mehr Pulververschwendung und Abprall
Variable Oberflächenqualität
Haftung empfindlicher gegenüber Substratvorbereitung

Typische Ergebnisse:

Erstpassqualität: 60–75%
Nacharbeitquote: 20–35%
Durchschnittlicher DFT: ±30–50 Mikrometer (hohe Varianz)

2. Dickfilmpulverformel (Spezielle Chemie)

Verwenden Sie Pulver, das speziell für dicke Einzelschichten entwickelt wurde (einige Polyestere und Epoxy-Polyester- Mischungen sind in "flussverbesserten" Versionen erhältlich)
Pulver hat die Harzchemie und Fließmittel modifiziert, um in einem Durchgang 150–200 Mikrometer mit besserem Glanz und weniger Fehlern zu erreichen
Einzelspray, direkt zum Aushärten

Vorteile:

Schneller als Mehrschicht
Bessere Oberflächenqualität bei Einzelschicht als Standardpulver
Geringerer Handhabungsaufwand als Mehrschicht
Moderate Kostenaufschlag für Spezialpulver

Nachteile:

Pulverkosten 10–20% höher als Standard
Erlebt weiterhin Probleme mit Kantenaufbau und Hohlraumüberbrückung
Begrenzte Verfügbarkeit und Farbauswahl
Aushärtezeit muss möglicherweise angepasst werden (einige Dickfilmbasierte Formeln benötigen längeres Einweichen)
Nicht geeignet für alle Substratarten oder Endanwendungen

Typische Ergebnisse:

Erstlaufqualität: 75–85%
Nacharbeitungsrate: 12–18%
Durchschnittliche DFT: ±20–30 Mikrometer (moderate Verbesserung)

3. Mehrschichtbeschichtung (2–3 dünne Schichten)

Sprühen Sie 60–80 Mikrometer pro Schicht, zwischen den Schichten kühlen und Oberflächenvorbereitung, wiederholen
Gesamtdicke gleich wie bei Einzelbeschichtung (120–200 Mikrometer)
Höherer Prozessaufwand, aber überlegene Qualitätskontrolle

Vorteile:

Höchste Erstlaufqualität (85–95%)
Überlegene Haftung und Haltbarkeit
Hervorragendes Oberflächenbild (glatt, Glanz-Stabilität)
Bessere Kantenkontrolle und Hohlraumabdeckung
Weniger Pulververschwendung pro Schicht
Einfachere Inspektion und Korrektur von Fehlern im Prozess

Nachteile:

Höhere Arbeitskosten (zusätzliches Sprühen, Handhabung, Oberflächenvorbereitung)
Längere Gesamtbearbeitungszeit
Benötigt mehr Platz im Spritzbereich für Kühlung/Positionierung
Mehr Schulung für Bediener erforderlich

Typische Ergebnisse:

Qualität beim ersten Durchlauf: 90–96TP3T
Nacharbeitsrate: 3–8%
Durchschnittliche DFT: ±8–12 Mikrometer pro Schicht (hervorragende Konsistenz)

Vergleichstabelle der Leistung

Faktor	Einzelschicht mit hoher Dicke	Dickenfilmlösung	Mehrlagig (2–3 Schichten)
Prozesszeit pro Teil	~20 Min	~20 Min	~50–80 Min
Qualität beim ersten Durchlauf (%)	65–75	78–85	90–96
Nacharbeitsrate (%)	20–30	12–18	3–8
DFT-Konsistenz	±30–50 μm	±20–30 μm	±8–12 μm pro Schicht
Oberflächenfehler (Orangenhaut, Kraterbildung)	Häufig	Mäßig	Selten
Haftungsbewertung (Kreuzhatch)	3B–4B	4B–5B	5B (perfekt)
Salzsprühbeständigkeit (Stunden)	500–800	800–1000	1000–1500+
Pulverpreis pro Teil	Niedrig	Mittel (+10–20%)	Niedrig (Standardpulver)
Arbeitskosten pro Teil	Niedrig	Niedrig	Mittel–Hoch
Am besten geeignet für	Hoher Produktionsvolumen, kostenempfindlich, geringere Haltbarkeitsanforderungen	Moderates Volumen, verbesserte Qualität ohne größere Prozessänderung	Hochwertige Oberflächen, marine/küstennah, hohe Haltbarkeit, komplexe Geometrie

Meine Empfehlung basierend auf Anwendung

Verwenden Sie eine einzelne schwere Schicht, wenn:

Kosten sind der primäre Treiber
Haltbarkeitsanforderungen sind moderat (3–5 Jahre Serviceleben)
Oberflächenerscheinung ist nicht kritisch
Chargengröße ist sehr groß (Sie können die Nacharbeitkosten von 20% absorbieren)
Produkt ist für den Innenbereich, gering salzhaltige Spray-Umgebung

Verwenden Sie die Dickfilmlösung, wenn:

Sie eine bessere Qualität als eine einzelne Schicht ohne größere Prozessneugestaltung wünschen
Pulververfügbarkeit und Farbabstimmung sind akzeptable Kompromisse
Das Budget erlaubt einen Aufpreis von 10–15% auf die Pulver kosten
Sie haben eine konsistente hohe Nachfrage
Sie sind bereit, mit Anpassungen der Aushärtezeit zu experimentieren

Verwenden Sie Mehrschichtbeschichtung, wenn:

Haltbarkeit ist entscheidend (5+ Jahre im Freien, Küstenregionen oder bei harscher Exposition)
Oberflächenerscheinung muss einheitlich und fehlerfrei sein
Haftung und Korrosionsbeständigkeit sind vertraglich festgelegt (z.B. ISO 12944 C5-M oder gleichwertig)
Volumen ist ausreichend, um 2–3-mal den Arbeitsaufwand zu rechtfertigen
Komplexe Geometrien, Hohlräume oder innere Abschnitte benötigen zuverlässige Abdeckung
Hochwertige Produkte, bei denen Nacharbeitskosten erheblich sind

Ein echtes Beispiel aus meiner Anlage:

Ein Gehäusehersteller, der Nutzungsgehäuse produziert, stand vor zwei Entscheidungen:

Option A: Liniengeschwindigkeit erhöhen und einzelne schwere Schichten auftragen (erste Passqualität auf 60% reduzieren, aber eine Durchlaufzeit von 1 Stunde anstreben)
Option B: Zwei-Schicht-Prozess implementieren (2-Stunden-Zyklus, erste Passqualität 92%)

Die Rechnung: Angenommen, Nacharbeitskosten betragen $45 pro Einheit, und jede Einheit generiert einen Bruttogewinn von $300.

Option A: 1000 Einheiten/Monat, erste Passqualität 60% = 400 Nacharbeits-Einheiten × $45 = $18.000 Nacharbeitskosten/Monat, plus Kundenrückgaben (2–3% der versandten Einheiten, ungefähr $6.000–9.000/Monat an Haftung/Garantie).

Option B: 1000 Einheiten/Monat, erste Passqualität 92% = 80 Nacharbeits-Einheiten × $45 = $3.600 Nacharbeitskosten/Monat, plus nahezu keine Rückgaben.

Der Arbeitskostendifferenz lag bei etwa $8.000/Monat (Bezahlung der Bediener für zusätzliche Sprühschichten). Gesamtersparnis: $18.000 + $8.000 (Haftung bei Rückgaben) – $8.000 (zusätzliche Arbeitskosten) = $18.000/Monat. Amortisation in 6–8 Wochen, plus verbesserte Kundenzufriedenheit und Folgeaufträge.

Sie entschieden sich für den Zwei-Schicht-Prozess. Es war keine Frage.

Mehrschicht-Beschichtungsqualitätsvergleichstests

Kosten und Zeitplan: Welche zusätzlichen Ausgaben und Produktionszeiten sollten Sie einplanen?

Direkte Arbeitskosten

Einzelner schwerer Anstrich:

Sprühzeit: 8–12 Minuten pro Werkstück
Handhabung/Positionierung: 3–5 Minuten
Gesamt: ~12–17 Minuten pro Einheit
Arbeitskosten (bei $18/Stunde all-inclusive): ~$3,60–5,10 pro Einheit

Mehrlagig (2 Schichten):

Erster Spray: 8–10 Minuten
Abkühlen/Positionierung: 30 Minuten (kann mit anderen Teilen überlappen, wenn in Chargen verarbeitet wird)
Oberflächenvorbereitung (leichtes Schleifen, reinigen, inspizieren): 5–8 Minuten
Zweiter Spray: 8–10 Minuten
Abkühlen/Positionierung: 30 Minuten
Gesamt: ~55–90 Minuten pro Einheit (aber nur ~30 Minuten aktive Arbeit pro Einheit; die 60 Minuten Abkühlzeit erfolgen, während andere Teile gesprüht werden)
Effektive Arbeitszeit bei Chargenverarbeitung von 5–10 Teilen: ~25–35 Minuten aktive Zeit pro Einheit
Arbeitskosten (Chargen angepasst): ~$7,50–10,50 pro Einheit

Kostenunterschied: +$4–5 pro Einheit bei Arbeitskosten für den Zweischichtprozess

Ausrüstungs- und Anlagenkosten

Einzelanstrich:

Minimale zusätzliche Bühnen- oder Kühlfläche erforderlich
Standard-Spritzkabine reicht aus
Ein Sprühzyklus durch den Ofen pro Teil

Mehrschichtig:

Benötigt Lager- / Abkühlbereich für Teile mit Erstbeschichtung (kann Teil der Spritzkabine sein oder separat)
Möglicherweise benötigen Sie eine leichte Schleifstation oder Vorbereitungsbereich
Zwei Durchläufe durch den Ofen pro Teil

Wenn Ihr Ofen die Engstelle ist, verdoppelt die Mehrschichttechnik die Ofen-Auslastung (Kosten / Durchsatz). Wenn Sie überschüssige Ofenkapazität haben, fügt die Mehrschichttechnik nur minimalen Mehraufwand hinzu.

Typischer Mehraufwand: +$1–2 pro Einheit (inkrementell) oder vernachlässigbar, wenn der Ofen nicht die Engstelle ist.

Materialkosten (Pulver)

Ein einzelner schwerer Auftrag (ein 150–200 Mikrometer dicker Auftrag):

Pulververbrauch: 150–200 Mikrometer trocken + ~15–25% Überlackverlust = ~180–250 Mikrometer effektiv gesprüht pro Einheit
Angenommen, Pulver kostet $6–12 pro kg und Dichte ca. 1,2 g/cm³
Für eine Oberfläche von 1 m²: ~216–300 Gramm → $1.30–3.60 Kosten pro Einheit (stark variabel je nach Pulversorte und Werkstückgröße)

Mehrschichtig (zwei 80-Mikrometer-Aufträge):

Erster Auftrag: 80 Mikrometer trocken + ~15% Überlackverlust = ~92 Mikrometer effektiv
Zweiter Auftrag: 80 Mikrometer trocken + ~12% Überlackverlust = ~90 Mikrometer effektiv (geringerer Abfall, da die Oberfläche jetzt bessere Leitfähigkeit und weniger Abstoßung aufweist)
Gesamt: ~182 Mikrometer effektiv vs. ~210 Mikrometer bei Einzelauftrag
Kostenunterschied: -5–10% Pulverpreis pro Einheit im Vergleich zu einer einzelnen schweren Schicht (weniger Gesamtspray, geringere Rückprallwirkung)
Einsparungen: ~$0,15–0,40 pro Einheit

Hinweis: Dies setzt einen Standard-Pulverpreis voraus. Bei Verwendung einer Spezial-Dickfilmlösung, +$0,50–1,00 pro Einheit hinzufügen.

Gesamtkostenanalyse

Szenario	Arbeit	Gemeinkosten	Materialien	Gesamtkosten/Einheit	im Vergleich zu Einzelbeschichtung
Einzelne schwere Schicht (Basislinie)	$4.50	$0.50	$2.50	$7.50	–
Mehrschicht (2 Schichten)	$9.00	$1.50	$2.35	$12.85	+$5.35 (+71%)
Dickfilmlösung	$4.50	$0.50	$3.20	$8.20	+$0.70 (+9%)

Zeitplan-Auswirkung

Für eine Charge von 100 Teilen:

Ansatz mit einzelner schwerer Schicht:

Sprühzeit: 100 × 12 Min. = 1.200 Min. (20 Stunden) = ca. 2,5 Tage
Aushärtung in der Charge (1 Ofenlauf pro Teil): 100 × 15 Min. (Ofenzeit) = 1.500 Min. = 25 Stunden = ca. 3 Tage
Gesamtdauer: ca. 4–5 Tage (bei 8-Stunden-Schichten, mehrere Bediener/Öfen)

Mehrschichtansatz (2 Schichten):

Erste Schicht Sprühzeit: 100 × 9 Min. = 900 Min. (15 Stunden)
Erstlackierung + Abkühlung: 100 × 45 Min. = 4.500 Min. = 75 Stunden (kann über Nacht laufen, kann den Sprühvorgang des nächsten Loses überlappen)
Oberflächenvorbereitung (Los von 20 auf einmal): 20 × 7 Min. = 140 Min. × 5 Lose = 140 Min.
Zweite Schicht Spray: 100 × 9 Min. = 900 Min. (15 Stunden)
Zweite Schicht Aushärtung + Abkühlung: 100 × 45 Min. = 4.500 Min. = 75 Stunden
Gesamtdauer: ca. 6–8 Tage (unter Berücksichtigung von Ofenkapazitätsbeschränkungen und Schichtgrenzen)
Aber effektive Arbeitszeit pro Teil: Viel niedriger, wenn die Operationen überlappen (gilt für kontinuierliche Produktion)

Hinweis aus der Praxis: Wenn Sie eine kontinuierliche Produktionslinie mit 5–10 Teilen in verschiedenen Phasen betreiben (einige kühlen, einige vorbereiten, einige in zweiter Sprühphase), fügt Mehrschichtigkeit vielleicht 30% zum Gesamtdurchlaufzeit hinzu, nicht 100%. Ein-Schicht-Fabriken sehen mehr Zeitverlust als Mehrschicht- oder stark ausgelastete Anlagen.

ROI- und Amortisationsbeispiel

Szenario: Kleine Metallverarbeitungswerkstatt, 50 Schränke/Monat, bestehende Ofenkapazität

Basis (eine schwere Schicht):

Einnahmen/Einheit: $600
Kosten/Einheit: $7,50 (aus obiger Tabelle)
Nacharbeitsrate: 25% × $45 Nacharbeitskosten = $11,25 pro Einheit
Nettomarge/Einheit: $600 - $7,50 - $11,25 = $581,25
Monatliche Marge: $581,25 × 50 = $29,062

Wechsel zu Mehrschicht:

Einnahmen/Einheit: $600 (angenommen kein Preisanstieg; Qualitätsverbesserung = Kundenbindung, kein Premiumpreis)
Kosten/Einheit: $12,85
Nacharbeitsrate: 5% × $45 = $2,25 pro Einheit
Nettomarge/Einheit: $600 - $12,85 - $2,25 = $584,90
Monatliche Marge: $584,90 × 50 = $29,245

Urteil: Überraschenderweise ist in diesem Szenario die Mehrschichtbeschichtung im Wesentlichen kostendeckend bei der Rentabilität, bietet jedoch deutlich bessere Qualität und Kundenzufriedenheit. Die Reduzierung von Nacharbeiten und die Qualitätsverbesserung rechtfertigen die Kosten.

Anderes Szenario: Hochvolumen (500/Monat), Gartenmöbel, Küstenregion, hohe Nacharbeitsverpflichtung

Basislinie: 25% Nacharbeit + 3% Kundenrücksendungen = $28/Einheit Qualitätskosten
Mehrschicht: 5% Nacharbeit + 0,1% Rücksendungen = $2,50/Einheit Qualitätskosten
Einsparungen: $25,50/Einheit × 500 = $12.750/Monat bei Nacharbeit + Rücksendungsverpflichtung
Zusätzliche Arbeitskosten: $5,35/Einheit × 500 = $2.675/Monat
Netto-Vorteil: $12.750 - $2.675 = $10.075/Monat

In diesem Szenario ist die Mehrschichtbeschichtung ein klarer finanzieller Gewinner, der sich leicht selbst trägt.

Welche Anwendungen benötigen tatsächlich Mehrschichtpulverbeschichtung? (Hoher Salzsprühnebel, Außenbereich, starker Verschleiß)

Nicht jedes Werkstück benötigt eine Mehrschichtbehandlung. Zu wissen, welche Anwendungen sie erfordern, ist der Schlüssel zu kosteneffizienter Qualitätskontrolle.

Anwendungen, die definitiv von Mehrschicht profitieren

1. Küsten- und Meeresumgebungen (Hoher Salzsprühnebel)

Warum: Dünne Beschichtungen versagen im Salzsprühnebel schnell aufgrund von Perforationen, Kantenfehlern und Haftungsverlust. Mehrschicht reduziert diese exponentiell.
Spezifikation: ISO 12944 C5-M (sehr hohe Korrosionsklasse, umfasst Meeresumgebung)
Erwarteter Service: Mehr als 10 Jahre ohne Ausfall
Risiko bei Einzelanstrich: Schon ein einzelner Poren in einem 100-Mikron-Anstrich kann innerhalb von 2–3 Jahren Rostblasenbildung und Unterfilmkorrosion verursachen
Mehrschichtige Lösung: Redundanz. Selbst wenn ein Defekt im Zweitanstrich vorhanden ist, schützt der Erstanstrich weiterhin. Die Haftung ist so stark, dass Haftungsversagen (häufigste Ursache für Küstenversagen) deutlich reduziert wird.
Beispiele: Bootshardware, Offshore-Plattformkomponenten, Küstenmöbel, Dockgeländer, Salzbehandlungsanlagen-Schrankmöbel

2. Gartenmöbel (Hohe UV- und Feuchtigkeitszyklen)

Warum: Gartenmöbel sind thermischen Zyklen, UV-Abbau, Feuchtigkeitsaufnahme und mechanischer Abnutzung ausgesetzt. Jeder Stress konzentriert sich auf Oberflächenfehler. Mehrschichtige Beschichtungen mit besserer Oberflächenqualität widerstehen all diesen Belastungen.
Spezifikation: Mindestens ISO 12944 C4, häufig mit Hochaufbau (150–250 Mikrometer)
Erwarteter Service: 7–10 Jahre unter typischen Außenbedingungen (nicht küstennah)
Risiko bei Einzelanstrich: Glanzverlust und Farbverblassung werden durch Defekte beschleunigt; mechanische Abnutzung schafft Expositionspfade für Korrosion
Mehrschichtige Lösung: Überlegene Oberflächenrauheit bedeutet weniger Spannungszentren. Haftung sorgt dafür, dass die Beschichtung bei thermischem und feuchtigkeitsbedingtem Stress intakt bleibt.
Beispiele: Terrassenmöbel, Gartengegenstände, Outdoor-Spielplatzgeräte, häusliche Terrassenhölzer

3. Umgebungen mit starker Beanspruchung (Abrieb, Stoß, häufige Handhabung)

Warum: Stöße, Kratzer und mechanische Abnutzung werden letztlich jede Beschichtung durchdringen. Mehrschichtige Beschichtungen bieten mehr "Spielraum", bevor das blanke Substrat freigelegt wird. Haftung ist entscheidend – eine locker haftende Beschichtung blättert bei Stress leicht ab.
Spezifikation: ASTM B368 oder ähnliche Stoß-/Kraztfestigkeitsnorm, oft Hochaufbau
Erwarteter Service: 5–7 Jahre bei starker Nutzung
Risiko bei Einzelanstrich: Ein einzelner Kratzer oder Stoß geht tiefer; größere exponierte Flächen initiieren die Rostausbreitung
Mehrschichtige Lösung: Kratzer durchdringt nur die erste Schicht, stoppt an der zweiten Schicht. Die Haftung ist so stark, dass lokale Schäden nicht in vollständiges Ablösen übergehen.
Beispiele: Ausrüstung auf Fabrikböden, Lagerregale, Gabelstaplerzinken, Komponenten von Laderampen, Schutzvorrichtungen industrieller Maschinen, Verkehrsleitbarrieren

4. Hochtemperatur- oder Zyklusumgebungen

Warum: Thermischer Stress verursacht Expansions-/Kontraktionsungleichgewichte. Schlechte Haftung führt zu Rissen. Mehrschichtige Haftung verteilt den Stress auf mehrere Schnittstellen.
Spezifikation: Hochtemperatur-Epoxidharz oder Polyester, ISO 12944-Expositionsanforderung, manchmal mit Haftungstests bei Temperatur spezifiziert
Erwarteter Service: 5–10 Jahre mit thermischem Zyklus
Risiko bei Einzelanstrich: Risse, die an Kanten oder Spannungsstellen beginnen; Korrosion dringt durch Risse ein
Mehrschichtige Lösung: Spannung verteilt; Haftung ist so stark, dass Rissbildung weniger wahrscheinlich ist, und selbst wenn sie auftritt, schützt die zweite Schicht weiterhin
Beispiele: Komponenten im Motorraum, Halterungen in der Nähe des Abgases, industrielle Öfen, thermische Behandlungsanlagen, Hochtemperatur-Rohrleitungsstützen

Anwendungen, die mit einer einzigen Schicht auskommen

1. Innenräume, trockene Umgebungen (Büros, Reinräume)

Warum: Kein Salzsprühnebel, minimaler Feuchtigkeitsgehalt, kein UV-Licht, minimale thermische Zyklen
Typische Spezifikation: Jede Pulversorte, 50–100 Mikrometer ausreichend
Lebensdauer: Mehr als 10 Jahre, wenn unbeschädigt (Beschichtung versagt nicht; mechanische Schäden sind das Risiko, nicht Korrosion)
Kostenfokus: Geringere Kosten gerechtfertigt; Nacharbeit ist natürlich gering, weil die Umgebung harmlos ist
Beispiele: Innenraum-Schrankmöbel, Bürowände, Serverracks in klimatisierten Rechenzentren, Laborarbeitsbänke

2. Kontinuierliche (Non-Stop) Produktionsanlagen

Warum: Wenn Geräte kontinuierlich mit minimalen Abschaltungen laufen, ist mechanische Zuverlässigkeit wichtiger als Korrosionsbeständigkeit. Beschichtungsfehler sind unwahrscheinlich, da keine Umweltbelastungszyklen auftreten. Kosten und Geschwindigkeit sind entscheidend.
Typische Spezifikation: Standard-Epoxid, 80–120 Mikrometer
Lebensdauer: 7–10 Jahre (Korrosion ist kein primärer Fehlermechanismus; mechanischer Verschleiß ist es)
Kostenfokus: Einzelner Schnellanstrich minimiert Ausfallzeiten; Nachbeschichtungen während regulärer Wartungsintervalle sind akzeptabel
Beispiele: Fördersysteme in der Fabrik, Mischbehälter, Industrieanlagen in trockener Umgebung
