Wie man einen Pulverbeschichtungsofen baut: Komplettes Systemdesign und Auswahlleitfaden

Der Bau eines effektiven Pulverbeschichtungsofens ist viel mehr als nur das Zusammenbauen einer Heizzelle. Es geht darum, ein vollständiges thermisches System zu schaffen, das eine gleichmäßige Aushärtung der Beschichtung, sicheren Betrieb und langfristige Zuverlässigkeit gewährleistet. Egal, ob Sie eine neue Spritzlinie entwerfen, eine bestehende aufrüsten oder Geräteoptionen bewerten, das Verständnis der Grundprinzipien des Ofenbaus hilft Ihnen, bessere Entscheidungen zu treffen.

Was ist ein Pulverbeschichtungsofen & warum brauchen Sie einen

Ein Pulverbeschichtungsofen ist eine spezialisierte Heizzelle, die entwickelt wurde, um pulverbeschichtete Beschichtungen auf Metallteilen durch kontrollierte thermische Verarbeitung zu härten. Es ist kein einfach allgemeiner Industrieofen—er wurde speziell entwickelt, um den einzigartigen Anforderungen von Pulverbeschichtungsanwendungen gerecht zu werden.

Wenn Pulverpartikel elektrostatisch auf ein geerdetes Werkstück aufgetragen werden, haften sie auf der Oberfläche mit relativ schwacher Haftung. Der Aushärtungsofen verwandelt diese temporäre Beschichtung durch einen chemischen Prozess in eine langlebige, dauerhafte Oberfläche, der eine präzise Temperaturkontrolle, gleichmäßige Wärmeverteilung und ausreichende Verweilzeit erfordert.

Wir haben beobachtet, dass viele Fertigungsbetriebe versuchen, Standard-Industrieöfen zu verwenden oder Geräte anzupassen, die nicht für Pulverbeschichtung ausgelegt sind. Dieser Ansatz führt konsequent zu Problemen: Farbabweichungen, schlechte Haftung, Oberflächenfehler und Materialverschwendung. Ein richtig konzipierter Pulverbeschichtungsofen beseitigt diese Probleme.

Pulverbeschichtung vs. traditionelle Oberflächenbehandlungsmethoden

Pulverbeschichtung bietet deutliche Vorteile gegenüber flüssigen Lacksystemen. Die Applikationsgeschwindigkeit ist schneller, Materialverschwendung ist deutlich geringer (bis zu 95 % Rückgewinnung ungenutzten Pulvers), und die Beschichtung bietet überlegene Haltbarkeit und Konsistenz. Diese Vorteile hängen jedoch vollständig davon ab, dass ein Aushärtungsofen eine präzise Temperaturgleichmäßigkeit aufrechterhält.

Im Gegensatz zu lösemittelbasierten Farben, die hauptsächlich durch Verdampfung aushärten, erfolgt die Pulverbeschichtung durch thermisch induzierte chemische Vernetzung. Das bedeutet, der Ofen muss nicht nur heiß sein—er muss konstant heiße Temperaturen in jedem Bereich des Ofens aufweisen. Ein Temperaturunterschied von 20°C zwischen Ober- und Unterseite des Ofens führt zu deutlich unterschiedlicher Härte, Glanz und Haftung der Beschichtung.

Selbstbau vs. Gewerbliche Öfen: Kosten- & Leistungsvergleich

Wir begegnen häufig Herstellern, die abwägen, ob sie einen maßgeschneiderten Ofen bauen oder eine vorgefertigte Einheit kaufen sollen. Diese Entscheidung hängt letztlich von Ihrem Produktionsvolumen, verfügbarem Kapital, technischem Fachwissen und Zeitplan ab.

Selbstbau: Der Bau eines Ofens aus Komponenten (Rahmen, Isolierung, Heizelemente, Steuerungen) kann je nach Größe zwischen 1.200 und 3.500 Euro kosten. Sie gewinnen Flexibilität bei der Anpassung, stehen jedoch vor Risiken hinsichtlich thermischer Gleichmäßigkeit, Langlebigkeit und Einhaltung lokaler Sicherheitsstandards. Die Lernkurve für die richtige Isolierung, Luftverteilung und Temperaturkontrolle ist steil.

Gewerbliche Einheiten: Vorgefertigte Öfen kosten mehr (8.000 bis 50.000 Euro+), bieten jedoch bewährte thermische Leistung, Herstellerunterstützung, Garantieabdeckung und Konformitätsdokumentation. Für jeden Produktionsbetrieb, der mehr als 10–15 Stunden pro Woche läuft, rechtfertigen Zuverlässigkeit und Konsistenz einer gewerblichen Einheit in der Regel die Investition.

Unsere Empfehlung: Wenn Sie keine umfangreiche Fertigungserfahrung haben und die Durchsatzmenge begrenzt ist, investieren Sie in eine gewerbliche Einheit, die für Pulverbeschichtung ausgelegt ist. Der Kostenaufschlag wird durch geringeren Materialverlust, weniger Qualitätsfehler und geringere Betriebsunterbrechungen wieder ausgeglichen.

Kernkomponenten & Systeme eines Pulverbeschichtungsofens

Ein funktionaler Pulverbeschichtungsofen besteht aus vier miteinander verbundenen Systemen. Schlechte Integration zwischen diesen wird die Gesamtleistung beeinträchtigen.

Rahmen & Struktur (Nietenstahlkonstruktion)

Die Ofenkammer beginnt mit einem Stahlrahmen. Die Standardkonstruktion verwendet entweder verschweißte oder genietete Stahlrohre mit den Maßen 40×60 mm oder 100×100 mm, abhängig von den Ofenmaßen und den erwarteten thermischen Belastungen.

Genietete Konstruktionen sind bei vor Ort montierten Einheiten üblich, da sie eine Demontage für Umzüge oder Änderungen ermöglichen. Verschweißte Rahmen findet man typischerweise bei fabrikgefertigten Einheiten, bei denen dauerhafte Stabilität gewünscht wird.

Der Rahmen muss unterstützen:

• Das Gewicht der Isolierung und des Außengehäuses
• Die thermischen Ausdehnungsbelastungen durch Heiz- und Abkühlzyklen
• Ständige Vibrationen durch Luftzirkulationsventilatoren
• Die statische Belastung der Werkstücke, die durch die Kammer transportiert werden

Aus unserer Erfahrung mit Schreiner- und Möbelherstellern führt eine zu kleine oder unsachgemäß abgestützte Rahmenkonstruktion zu Verformungen über 6–12 Monate kontinuierlicher Nutzung. Wir empfehlen Stahlplattenfundamente von 150×150 mm, die alle 1–2 Meter platziert werden, um die Bodengewichte gleichmäßig zu verteilen.

Heizungssystem (Elektrisch, Gas & Brennstoffoptionen)

Hier beginnt Ihr Betriebskostenmodell. Die Wahl zwischen elektrischer und Gasheizung hängt vom Produktionsvolumen, der Energieverfügbarkeit und der Budgetstruktur ab.

Elektrische Heizung verwendet Edelstahl-Widerstandsröhren, typischerweise 1–3 kW pro Stück, abhängig von der Gesamtgröße der Kammer. Die Heizelemente sind direkt im Luftstrom montiert. Die Luft, die bei Raumtemperatur eintritt, kann bei Kaltstart in 30–40 Minuten die Zieltemperatur (typischerweise 200°C) erreichen.

Vorteile: präzise Temperaturkontrolle über Thermostate, minimaler Wartungsaufwand, sofortige Abschaltfähigkeit, kein Verbrennungsrisiko, sicherer für Bediener.

Nachteile: höhere Energiekosten pro Einheit, längere Aufwärmzeit, erfordert robuste elektrische Infrastruktur (oft 380V 3-phasig, 50–100A je nach kW-Anforderung).

Am besten geeignet für: kleine bis mittlere Produktion (<20 Stück/Stunde), häufige Farbwechsel, F&E oder Auftragsfertigung.

Gasheizung (Erdgas oder LPG) verwendet einen Brenner, um die Luft direkt zu erhitzen; die heiße Luft wird dann über einen Umluftventilator verteilt. Die Kammer kann in 15–20 Minuten auf 200°C erwärmen.

Vorteile: niedrigere Energiekosten pro Einheit, schnellere Aufheizung, ausgezeichnet für kontinuierliche Hochvolumenproduktion.

Nachteile: erfordert Gasversorgungsinfrastruktur, benötigt regelmäßige Brennerwartung und Kalibrierung, Proportionalventil erhöht die Komplexität, geringes Risiko unvollständiger Verbrennung, wenn nicht richtig eingestellt.

Am besten geeignet für: Hochvolumen-Kontinuierproduktion (>50 Stück/Stunde), stabile Produktläufe, bei denen die Energiekosten pro Stück am wichtigsten sind.

Unsere praxisbasierte Beobachtung: Wir haben viele kleine Betriebe beobachtet, die Gas zur Kostensenkung wählen, nur um festzustellen, dass Gasversorgungsvariabilität oder Brennerdrift Temperaturschwankungen verursacht, die die Beschichtungsqualität ruinieren. Elektrische Heizung, obwohl teurer im Betrieb, liefert in der Praxis tendenziell konsistentere Aushärtungsergebnisse.

Konvektions- & Luftzirkulationssystem

Zwangsluftzirkulation ist der wichtigste Faktor für eine gleichmäßige Temperaturverteilung im Ofenraum. Ohne sie stratifiziert die Wärme – der obere Teil des Raums ist heißer als der untere, und Ecken bleiben kühler als die Mitte.

Ein typisches System umfasst:

• Umluftventilator (1,5–3,0 kW je nach Kammervolumen)
• Zuluftöffnungen (verteilt entlang der Oberseite oder Seiten der Kammer)
• Abluftkammer (unterhalb des Werkstückpfads)
• Kanäle um die erhitzte Luft mehrmals pro Minute umzuwälzen

Der Umluftventilator zieht kühlere Luft aus der Abluftkammer, treibt sie durch oder um die Heizelemente und verteilt die erhitzte Luft wieder in die Kammer durch Öffnungen oder perforierte Kanäle. Diese kontinuierliche Zirkulation glättet Temperaturgradienten.

Wir empfehlen einen Luftwechsel von mindestens 3–4 vollständigen Kammervolumen pro Minute. Für eine Kammer mit den Maßen 5m × 2m × 2m (20 Kubikmeter) sollte die Zirkulation bei 60–80 m³/min liegen. Unterdimensionierte Ventilatoren führen zu Hotspots und Kältezonen; zu große Ventilatoren verschwenden Energie und können zu übermäßiger Turbulenz führen.

Isolierung & Außenhülle

Die Isolationsschicht bestimmt die Energieeffizienz Ihres Ofens und die Sicherheit des Bedieners. Die Außenhülle schützt die Isolierung und sorgt für ein professionelles Erscheinungsbild.

Isolationsmaterial: Rockwool (Mineralfaser) mit einem R-Wert von 0,04–0,06 W/m·K ist Standard. Die Dicke liegt typischerweise zwischen 80–150 mm, abhängig von den Umgebungsbedingungen und der gewünschten Außentemperatur.

Eine 100 mm dicke Rockwool-Schicht mit ordnungsgemäßer Abdichtung hält die Außenseite nur 10–15 °C über der Umgebungstemperatur – entscheidend für die Sicherheit der Arbeiter und zur Vermeidung thermischer Belastung an nahegelegener Ausrüstung.

Gehäuse: Die Außenschicht besteht typischerweise aus 0,6–0,8 mm verzinktem oder farbigem Stahlblech, das genietet oder geschraubt am Rahmen befestigt ist. Dies schützt die Isolierung vor physischen Schäden und Feuchtigkeitsaufnahme.

Abdichtung: Hochtemperatur-Silikondichtstoff wird an allen Nähten, Spalten und Schnittstellen aufgetragen. Dies wird oft übersehen, ist aber essenziell. Jegliche Luftleckage umgeht die Heizzone, reduziert die Effizienz und verursacht Temperaturschwankungen. Wir verwenden Hochtemperatur-Dichtungen, die mindestens bis 300 °C belastbar sind.

Innenraumschutz: Die Innenseite (zur Kammer hin) besteht typischerweise aus 0,8–1,0 mm verzinktem oder einfachem Stahlblech. Dies schützt die Isolierung vor Staub, Pulverrückständen und thermischem Schock und verlängert die Lebensdauer der Isolationsschicht erheblich.

Konstruktion Ihres Ofens: Größe, Kapazität & Heizleistung

Berechnung der Innendimensionen basierend auf der Werkstückgröße

Die Kammermaße müssen Ihr größtes Werkstück aufnehmen plus Freiraum für Luftzirkulation und Handhabung.

Wenn Ihr größtes Stück 1500 mm lang × 1100 mm breit × 1200 mm hoch ist, sollte der Innenraum der Kammer sein:

• Länge: 1500 mm + 200 mm Freiraum = mindestens 1700 mm (typischerweise auf 1800–2000 mm aufgerundet für Luftverteilung)
• Breite: 1100 mm + 150 mm Freiraum = mindestens 1250 mm
• Höhe: 1200mm + 300mm Freiraum = 1500mm Mindestmaß

Der zusätzliche Freiraum ermöglicht eine gleichmäßige Luftzirkulation um das Werkstück, ohne tote Zonen oder Hot Spots zu erzeugen. Zu kleine Kammern zwingen die Luft in Hochgeschwindigkeitsstrahlen, die ungleichmäßige Erwärmung verursachen.

Für Schreiner (unsere Hauptkundengruppe) beträgt die Kammerlänge typischerweise 4–6 Meter, um Förderbänder unterzubringen, wobei Höhe und Breite auf die Produktpalette abgestimmt sind. Für Aluminium-Extrusionshersteller spiegeln die Kammermaße oft die Notwendigkeit für kontinuierliche oder schnelle Chargenverarbeitung wider, was größere Volumina und höhere Durchsatzraten erfordert.

Bestimmung der Heizleistung (100–150W pro Kubikfuß)

Hier wird die Größenbestimmung präzise. Unzureichende Heizleistung bedeutet langsames Aufheizen, Temperaturschwankungen unter Last und inkonsistentes Aushärten. Zu hohe Wattzahlen verschwenden Energie und riskieren thermisches Überschießen.

Standardformel: 100–150 Watt pro Kubikfuß des Kammervolumens.

Für eine Kammer mit den Maßen 5m × 2m × 2m:

• Volumen = 20 Kubikmeter = ~706 Kubikfuß
• Benötigte Heizleistung = 706 × 100–150W = 70.600–105.900W (71–106 kW)

Dies setzt elektrische Heizung voraus. Bei Gasheizung wird die Brennerleistung typischerweise in BTU/Stunde angegeben. Verwenden Sie einen Online-Umrechner von BTU in Watt oder fragen Sie Ihren Gasgeräte-Lieferanten.

Der obere Bereich (150W/ft³) ist geeignet für:

• Öfen mit schlechter Isolierung
• Hohe Umgebungstemperaturen (Außeninstallationen)
• Häufige Kaltstarts
• Sehr große Werkstücke, die die Innentemperatur schnell absinken lassen

Der untere Bereich (100W/ft³) ist geeignet für:

• Gut isolierte Öfen
• Kontinuierliche Produktion mit minimalen Kaltstarts
• Kleinere, schneller wechselnde Operationen

Aus unserer Erfahrung entwerfen wir typischerweise für 120–130W/ft³, um Energiekosten mit operativer Flexibilität auszugleichen.

Materialauswahl & Kostenüberlegungen (Stahldicke, Verzinkte Beschichtung)

Rahmenmaterial: Q235 Baustahl ist Standard für den Tragrahmen. Die Dicke des Stahls liegt typischerweise zwischen 1,5–2,5 mm, abhängig von Spannweite und Belastung. Größere Öfen (>6 m Länge) benötigen möglicherweise 3 mm oder mehr, um Durchhängen zu verhindern.

Kosten korrelieren ungefähr mit Gewicht und Komplexität:

• Kleiner Elektroofen (2 m × 1,5 m × 1,5 m): $1.200–$2.500
• Mittlerer Gasofen (4 m × 2 m × 2 m): $5.000–$12.000
• Großer kundenspezifischer Industrieofen (6 m × 3 m × 2,5 m): $15.000–$40.000+

Verzinkte vs. lackierte Gehäuse: Verzinkter Stahl kostet 15–20 % mehr, erfordert aber keine Wartung. Lackierter Stahl ist günstiger, muss jedoch alle 3–5 Jahre neu gestrichen werden, wenn er Witterung oder feuchten Umgebungen ausgesetzt ist. Für den Dauerbetrieb ist verzinkter Stahl über die Lebensdauer des Ofens wirtschaftlicher.

Schritt-für-Schritt-Konstruktion: Materialien, Werkzeuge & Montage

Stahlrahmen & Nietenverbindungsmethode

Beginnen Sie damit, den Grundrahmen auf einer ebenen Fläche auszulegen. Verwenden Sie Stahlrohre mit 40×60 mm oder größer, abhängig von Ihrer Spannweite.

Schneiden und positionieren Sie die Längsträger (die langen Seiten Ihres Rahmens). Diese tragen die primäre strukturelle Belastung. Verwenden Sie Winkelstahl oder Tragwinkel, um Ecken zu verstärken und Verwindungen zu verhindern.

Positionieren Sie vertikale Stützen im Abstand von 1–1,5 m. Diese tragen das Gewicht der Isolierung und des Gehäuses. Richten Sie sie enger aus, wenn das Gehäuse dünn ist oder wenn Windlasten eine Rolle spielen.

Nieten: Verwenden Sie eine pneumatische Nietpistole, die für Ihre Nietgröße ausgelegt ist (typischerweise 1/8" oder 3/16"). Bohren Sie Nietlöcher etwas größer als den Nietdurchmesser. Setzen Sie die Nieten ein und schlagen Sie sie mit schnellen Hammerschlägen, bis sie vollständig sitzen. Ein richtig gesetzter Niet schafft eine dauerhafte, vibrationsfeste Verbindung.

Alternative (Schweißen): Wenn Sie Schweißgeräte haben, können Baustähle mit MIG- oder Stabelektroden geschweißt werden. Schweißnähte bieten etwas mehr strukturelle Integrität, sind aber weniger flexibel für die Montage vor Ort.

Überprüfen Sie alle Verbindungen. Lose Nieten oder Schweißnähte werden während des Betriebs vibrieren und die Verbindungen belasten.

Boden Design (Mit/Ohne integrierter Boden)

Option 1 – Integrierter Boden: Fertigen Sie den Boden als Teil des Rahmens aus 1,5–2,0 mm Stahlplatte. Dieser Boden sitzt innerhalb des Rahmenumfangs und trägt das Gewicht der Werkstücke sowie angesammelten Staubs und Isolationspartikeln.

Vorteile: einfachere Montage, integrierte Bodenplatte, gut für Sauberkeit.

Nachteile: macht den Ofen schwerer, erschwert den Umzug, Staub sammelt sich auf dem Boden und muss regelmäßig gefegt werden.

Option 2 – Offener Boden (Kein integrierter Boden): Der Rahmen hat keinen inneren Boden; Werkstücke werden auf einer externen Kette oder Rolle transportiert. Luft zirkuliert frei darunter, was die Gleichmäßigkeit verbessert.

Vorteile: geringeres Gesamtgewicht, einfachere Luftzirkulation, weniger Staubansammlung.

Nachteile: Werkstücke müssen extern unterstützt werden (benötigt ein kompatibles Fördersystem), aufwändiger, den Boden abzudichten.

Unsere Empfehlung: Für Schrank- und Möbelanwendungen ist ein integrierter Boden mit Entwässerung vorzuziehen. Für die Hochvolumen-Extrusionsverarbeitung ist ein offener Boden besser geeignet.

Wenn Sie einen integrierten Boden einschließen, neigen Sie ihn leicht (1–2%) in Richtung eines Ablaufes, um Kondenswasser und Staub entweichen zu lassen. Fügen Sie eine abnehmbare Gitterabdeckung oder Reinigungsdeckel für Wartungszugang hinzu.

Stahlbeplankung & Abdichtung

Sobald der Rahmen fertiggestellt ist, befestigen Sie die innere Stahlbeplankung (0,8–1,0 mm Blech) an allen Innenseiten. Dies schützt die Isolierung und sorgt für ein glattes, reinigbares Inneres.

Verwenden Sie pneumatische Nieten, die etwa 150 mm voneinander entfernt an allen Kanten und Nähten platziert sind. Die Beplankung sollte straff, aber nicht überbeansprucht sein – lassen Sie etwas mehr als null Spannung, um thermische Bewegungen zu ermöglichen.

Tragen Sie hochtemperaturbeständigen Silikondichtstoff (mindestens bis 300°C) auf alle Nähte auf, an denen die Beplankungsplatten verbunden sind. Achten Sie besonders auf:

• Alle Innenecken
• Lücken um alle Innendurchführungen (Heizelementbefestigungen, Thermoelementanschlüsse)
• Die Nahtstelle, an der der Boden auf die Wände trifft

Dichtstoff ist Ihre wichtigste Verteidigung gegen Luftleckagen. Eine schlecht abgedichtete Kammer wird Temperaturschwankungen und Energieverschwendung proportional zur Leckagefläche aufweisen.

Nach dem Aushärten des Dichtstoffs (typischerweise 24 Stunden) bringen Sie direkt auf die innere Beplankung eine Isolationsplatte an. Legen Sie die Platten horizontal oder vertikal aus, versetzen Sie die Fugen, um kontinuierliche Risse zu vermeiden.

Dann bringen Sie die äußere Hülle (0,6 mm verzinktes Blech) an, das am Rahmen genietet oder geschraubt ist, mit Dichtstoff an allen äußeren Nähten.

Installation von Heizelementen & Konvektionskanälen

Montieren Sie Heizelemente (elektrische Röhren oder Gasbrenner) in einer dafür vorgesehenen Zone, typischerweise im unteren hinteren Bereich der Kammer oder in einem seitlich montierten Wärmetauscher.

Für elektrische Widerstandsröhren:

• Platzieren Sie die Heizelemente so, dass sie sich nicht berühren
• Montieren Sie sie senkrecht zur Hauptluftströmungsrichtung
• Befestigen Sie sie mit keramischen oder Edelstahlstützen; verwenden Sie niemals Aluminium (leitet Wärme und riskiert das Schmelzen der Isolierung um die Befestigung)
• Verdrahten Sie sie in Parallelschaltungen, damit ein einzelnes defektes Element nicht den gesamten Ofen ausschaltet

Für Gasbrenner:

• Installieren Sie sie in einer Verbrennungskammer mit geeigneter Luftzufuhr (natürlicher Zug oder Zwangsluftzufuhr)
• Verwenden Sie Edelstahl-Abgasrohre, isoliert, um Wärmeverluste zu verhindern
• Integrieren Sie einen Hoch-Temperatur-Überhitzungsthermostat, um den Brenner abzuschalten, wenn die Temperatur den eingestellten Wert + 20°C überschreitet

Installieren Sie den Umluftventilator stromabwärts der Heizzone. Der Ventilator zieht Luft durch die Heizzone, dann zwingt er sie durch Zuleitungsrohre, die die erhitzte Luft gleichmäßig über die Breite und Länge der Kammer verteilen.

Verteilen Sie Zuluft durch Schlitze oder perforierte Rohre entlang der oberen oder oberen Wände. Die Abluft sollte durch die untere Kammer eintreten, um ein vertikales Zirkulationsmuster zu erzeugen, das Stratifikation minimiert.

Beleuchtung & Komponentenlayout

Installieren Sie 2–3 eingelassene LED-Leuchten, die für Hochtemperaturumgebungen ausgelegt sind (mindestens 200°C). Positionieren Sie sie so, dass sie den Arbeitsstückpfad ohne Blendung oder Schatten beleuchten.

Montieren Sie den Thermostat-Sensor (einen Widerstandstemperaturdetektor oder RTD) in der Mitte der Kammer, ungefähr auf der Höhe, auf der die Arbeitsstücke typischerweise passieren. Dies ist Ihr Steuerung Sensor – derjenige, der die Ein/Aus-Entscheidungen für das Heizelement treibt.

Montieren Sie einen Sicherheits Sensor an anderer Stelle in der Kammer (entgegengesetzte Ecke oder obere Zone), um einen Alarm oder Brennerabschaltung auszulösen, wenn diese Zone sich um mehr als 10–15°C vom Kontrollsensor unterscheidet. Dieser Dual-Sensor-Ansatz erkennt Zirkulationsfehler oder Heizungsstörungen, bevor sie Beschichtungen ruinieren.

Montieren Sie den Hauptsteuerungsschrank außerhalb des Ofens, typischerweise an einer angrenzenden Wand oder auf einem Ständer. Der Schrank beherbergt Thermostate, Kontaktoren, Frequenzumrichter (falls verwendet) und Sicherheitsrelais.

Temperaturgleichmäßigkeit & Leistung erreichen

Wie Zwangsluftzirkulation eine gleichmäßige Wärmeverteilung aufrechterhält

Die Temperaturgleichmäßigkeit hängt fast ausschließlich von der Luftzirkulationsrate und dem Kanaldesign ab. Hier ist die Physik:

Ohne Zirkulation steigt die Wärme auf und stratifiziert. Der obere Teil der Kammer erreicht zuerst die Solltemperatur; der untere bleibt kühler. Werkstücke oben härten schneller und stärker aus als die unten – was sichtbare Farbbandbildung und Härtedifferenzen zur Folge hat.

Zwangszirkulation durchbricht diese Stratifikation. Schnell bewegte Luft aus dem Zuleitungsduct trägt thermische Energie gleichzeitig in jede Zone der Kammer. Die Rückluft kehrt mit niedriger Geschwindigkeit (unten in der Kammer) zurück, sodass sie beim Durchqueren des Volumens allmählich Wärme aufnimmt, bevor sie wieder zum Zirkulationsventilator austritt.

Dies schafft eine kontinuierliche Schleife: Jeder Kubikzentimeter Luft in der Kammer wird 3–4 Mal pro Minute erhitzt und recirkuliert, sodass Temperaturgradienten schnell ausgeglichen werden.

Beste Praxis: Messen Sie die tatsächliche Luftgeschwindigkeit an 3–4 Punkten innerhalb der Kammer mit einem Hand-Anemometer. Sie sollten eine ziemlich gleichmäßige Geschwindigkeit (innerhalb ±20%) über den Querschnitt der Kammer sehen. Wenn die Geschwindigkeiten um mehr als 30% variieren, überarbeiten Sie Ihre Kanaldurchführung oder repositionieren Sie die Zuluftöffnungen.

Verhinderung von Temperaturstratifikation (oben vs. unten)

Häufiger Fehler: Installation eines einzelnen großen Zuluftkanals an der Oberseite der Kammer. Dies erzeugt einen Hochgeschwindigkeitsstrahl, der den oberen Bereich überhitzt, während der untere kalt bleibt.

Bessere Vorgehensweise:

• Verwenden Sie mehrere kleinere Zuluftkanäle (idealerweise 4–6, verteilt um den Rand der Kammer)
• Richten Sie die Zuluftöffnungen in einem Winkel von 30–45° nach unten aus, um die Luftzirkulation beim Durchqueren der Kammer zu fördern
• Fügen Sie eine Rückluftkammer unterhalb der Werkstückförderbandhöhe hinzu
• Größen Sie die Rückluftöffnung so, dass die Rückluftgeschwindigkeit niedrig ist (0,5–1,0 m/s), damit die Luft "sich setzen" und gleichmäßig erwärmen kann, wenn sie die Kammer verlässt

Eine weitere effektive Strategie: Installieren Sie einen falschen Boden oder eine Baffle innerhalb der Kammer, um ein gleichmäßiges Rückluftplenum zu schaffen. Dies stellt sicher, dass die Rückluft keine Sektionen der Kammer umgeht.

Dichtungs- & Isolations-Best Practices

Selbst kleine Luftlecks reduzieren die Effizienz erheblich. Ein Spalt von 1% in der Abdichtung kann 5–10% Energieverschwendung verursachen.

Checkliste:

• Alle Nietenlöcher vor der Montage inspizieren. Ersetzen Sie alle, die größer als 1/16" über die Niete hinaus sind.
• Dichtstoff an allen Innennähten vor der Isolierung auftragen.
• Hochtemperaturdichtungsmaterial (nicht generisches RTV) an allen Zugangstüren und Thermoelementanschlüssen verwenden.
• Dichtstoff vollständig aushärten lassen, bevor der Ofen in Betrieb genommen wird. Teilweise gehärteter Dichtstoff kann ausgasen und Beschichtungen kontaminieren.
• Überprüfen Sie regelmäßig (alle 6–12 Monate) die Oberflächentemperatur. Wenn eine Zone mehr als 20°C heißer ist als benachbarte Zonen, vermuten Sie eine Kompression der Isolierung oder einen Dichtstoffausfall in diesem Bereich.

Mit der Zeit reduziert die Kompression der Isolierung den R-Wert. Wenn die Außentemperatur allmählich Jahr für Jahr steigt, fügen Sie eine zusätzliche Isolationsschicht hinzu oder planen Sie eine Ofenreduzierung (Reduzierung des Durchsatzes, um die Innentemperatur zu senken und die Lebensdauer der Ausrüstung zu verlängern).

Sicherheitsüberlegungen & Häufige Installationsfehler

Überdruck & Dichtheit des Lüftungssystems

Ein häufiger und gefährlicher Fehler: Überdimensionierung des Umluftgebläses, sodass der Innendruck deutlich (>10 Pa) den Außendruck übersteigt.

Überdruck verursacht:

• Erzwungenes Leckage an schlecht abgedichteten Nähten (Energieverschwendung)
• Druck auf Zugangstüren, die während des Betriebs aufplatzen können
• Pulver, das in Nähte und Spalten gedrückt wird, wodurch Zündgefahren entstehen
• Unbehagen für den Bediener (Schwierigkeiten beim Öffnen der Türen unter Druck)

Lösung: Gleichgewicht zwischen Zufuhr- und Rückluftstrom. Messen Sie den Druck in der Kammermitte mit einem Manometer. Halten Sie einen leichten negativen oder neutralen Druck (±5 Pa). Wenn die Kammer unter Druck gerät, verringern Sie die Gebläsegeschwindigkeit oder öffnen Sie die Rückluftklappen.

Dichtheit des Lüftungssystems: Alle Lüftungsschächte zwischen dem Gebläse und der Kammer sowie zwischen der Kammer und der Rückführung sollten mit hitzebeständigem Folienband oder Dichtmasse abgedichtet werden. Flexible Lüftungsschläuche sollten mechanisch geklemmt werden (nicht nur zusammengeschoben) an allen Verbindungen.

Tragfähigkeit & Bodenstützanforderungen

Der Ofenboden muss unterstützen:

• Statische Lasten durch Isolierung, Gehäuse und Rahmen (typischerweise 2–5 Tonnen für einen mittleren Ofen)
• Dynamische Lasten durch durchgehende Werkstücke
• Thermischer Stress durch wiederholtes Erhitzen und Abkühlen

Installieren Sie den Ofen auf einem verstärkten Betonboden (mindestens 150 mm dick, mindestens 20 MPa Druckfestigkeit). Weiche Böden (Holzplattformen, rissiger Beton) können zu Setzungen, Verformungen des Rahmens und letztendlich zu einer Verschlechterung der thermischen Leistung führen.

Verwenden Sie verstellbare Nivellierfüße oder Unterlegkeile, um sicherzustellen, dass der Ofenrahmen eben ist (innerhalb ±5 mm über eine Spannweite von 2 m). Selbst leichte Neigungen verursachen ungleichmäßige Förderbandbeladung und thermische Umgehungspfade.

Für hohe Öfen (>2,5 m) sollten Querverstrebungen oder externe Stützungen in Betracht gezogen werden, um ein Umkippen zu verhindern, falls die Tür plötzlich geöffnet wird oder seitliche Belastungen auftreten.

Arbeiten mit Hochtemperaturdämmung (Persönliche Schutzausrüstung & Gesundheit)

Rockwool- und Glasfaserisolierungen können die Haut und das Atemsystem reizen, wenn Fasern während der Installation eingeatmet werden.

Sicherheitsmaßnahmen:

• Tragen Sie eine P100- oder N95- Atemschutzmaske beim Schneiden, Anpassen oder Handhaben von Dämmplatten
• Tragen Sie langärmlige Kleidung, Handschuhe und Augenschutz
• Sorgen Sie für ausreichende Belüftung im Montagebereich
• Waschen Sie Hände und exponierte Haut nach der Handhabung der Dämmung gründlich
• Installieren Sie Dämmung nicht in sehr windigen Gebieten (Wind kann Fasern stören)

Sobald das äußere Gehäuse angebracht ist, ist die Dämmung vollständig eingeschlossen und stellt kein fortlaufendes Gesundheitsrisiko dar.

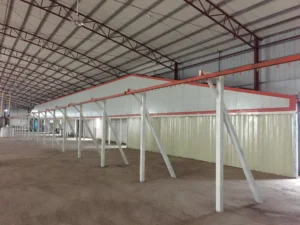

Strukturelle Steifigkeit & Verhinderung von Verformungen

Thermischer Zyklus (wiederholtes Erhitzen auf 200°C und Abkühlen auf Umgebungstemperatur) belastet den Rahmen und die Befestigungen.

Vorbeugung:

• Verwenden Sie Sicherungsringe oder Schraubensicherung auf allen Schrauben
• Überprüfen Sie das Drehmoment der Befestigungen monatlich in den ersten 6 Betriebsmonaten
• Inspektion des Rahmens auf Anzeichen von Rissen oder Trennung an Schweißnähten/Nieten
• Stellen Sie sicher, dass der Ofen auf einer stabilen, vibrationsfreien Plattform montiert ist (vermeiden Sie die Nähe zu schweren Maschinen oder Stoßzonen)
• Wenn der Ofen bewegt oder transportiert wird, verstärken Sie den Rahmen während des Transports mit temporären Streben

Verformungen des Rahmens zeigen sich typischerweise als:

• Unregelmäßiges Schließen der Tür (Tür klemmt an einer Ecke)
• Sichtbare Spalten zwischen Gehäusepaneelen
• Heiße Stellen, die an unregelmäßigen Stellen auftreten (was auf eine Isolationsabtrennung hinweist)

Wenn sich Verformungen entwickeln, deutet dies meist auf eine Unterdimensionierung während der Konstruktionsphase hin. Abhilfe: zusätzliche externe Streben hinzufügen oder eine Herabsetzung der Ofenleistung planen (geringerer Durchsatz zur Reduzierung thermischer Belastung).

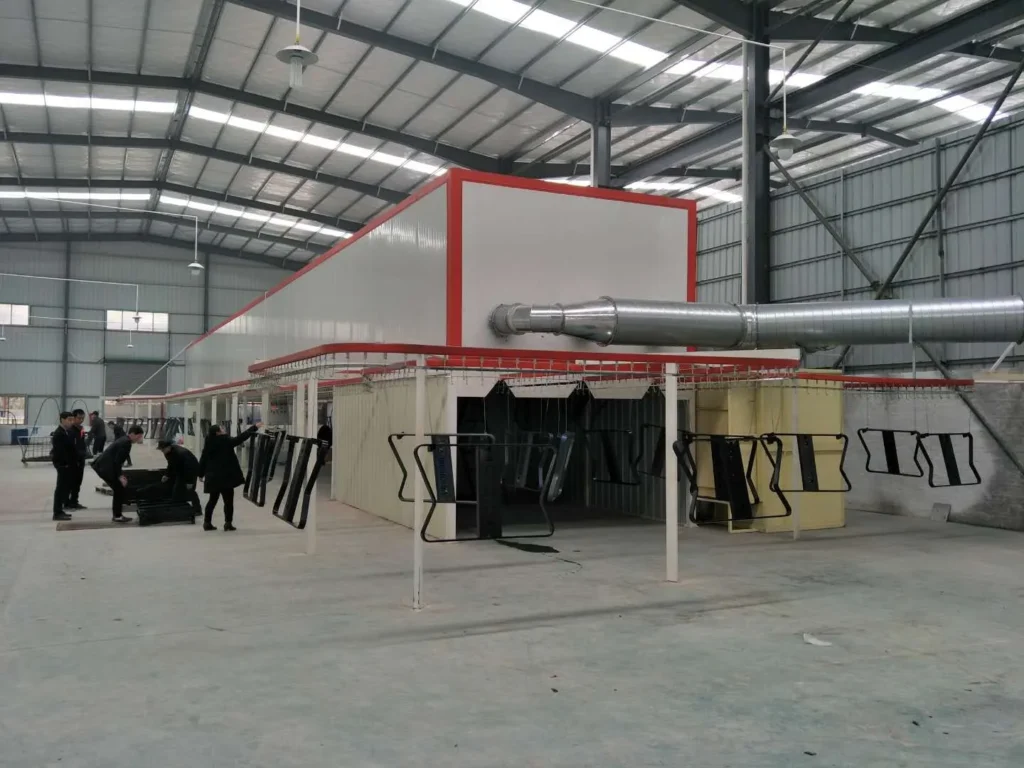

Integration mit Ihrer Beschichtungsanlage & Fehlerbehebung

Anpassung der Ofenkapazität an die Produktionsgeschwindigkeit & Verweilzeit

Der Ofen muss nicht nur nach den Abmessungen des Kammerraums dimensioniert werden, sondern auch nach der Durchsatzkapazität.

Verweilzeit ist die Dauer, die ein Werkstück bei der Aushärtungstemperatur verbringen muss, um vollständig zu härten. Typische Werte:

• Epoxidpulver: 10–15 Minuten bei 200°C
• Polyesterpulver: 8–12 Minuten bei 220°C
• Hybrid (Epoxid-Polyester) Pulver: 10–15 Minuten bei 200°C

Konsultieren Sie das technische Datenblatt Ihres Pulverlieferanten für genaue Aushärtungszyklen.

Durchsatzformel:

• Wenn Ihr Ofen 5 m lang ist und Werkstücke sich mit 0,5 m/min bewegen, beträgt die Verweilzeit = 5 m ÷ 0,5 m/min = 10 Minuten ✓ (entspricht den Anforderungen für Epoxidpulver)
• Wenn Werkstücke sich mit 1,0 m/min bewegen, beträgt die Verweilzeit = 5 m ÷ 1,0 m/min = 5 Minuten ✗ (zu schnell; Beschichtung wird unzureichend ausgehärtet)

Um die Durchsatzrate ohne Unterkühlung zu erhöhen:

• Erweitern Sie die Ofenlänge (erhöht die Verweilzeit)
• Verlangsamen Sie das Förderband
• Mehrere Artikel parallel betreiben (separate Förderbänder)
• Ofentemperatur erhöhen (reduziert die erforderliche Verweilzeit, birgt aber das Risiko des Überhärtens)

Wir haben beobachtet, dass viele Betriebe Öfen installieren, die für ihre tatsächliche Produktionsgeschwindigkeit zu kurz sind. Ergebnis: Chronische Unterhärtungsbeschwerden. Zu kleine Öfen sind teuer zu beheben (erfordert Umbau oder Austausch).

Unsere Empfehlung: Den Ofen auf 20–30 % längere Verweilzeit dimensionieren, als der Pulverlieferant angibt. Diese Toleranz berücksichtigt Temperaturschwankungen, Belastungseffekte durch Stapeln (mehrere Werkstücke, die die Ofentemperatur dämpfen) und zukünftige Pulverartwechsel.

Häufige Aushärtungsfehler & Einstellungsmaßnahmen

Fehler	Ursache	Lösung
Unterhärtung (weiche Beschichtung, geringe Härte)	Temperatur zu niedrig oder Verweilzeit zu kurz	Ofen-Setpoint um 10–20°C erhöhen; Förderband verlangsamen, um die Verweilzeit zu verlängern; prüfen, ob der Thermostat-Sensor in der tatsächlichen Ofenmitte positioniert ist
Überhärtung (Beschichtung spröde, verfärbt)	Temperatur zu hoch oder Verweilzeit zu lang	Setpoint reduzieren; Fördergeschwindigkeit erhöhen; überprüfen, ob der Sensor nicht in einer heißen Zone positioniert ist
Farbbandbildung (obere/untere Farben unterschiedlich)	Temperatur-Schichtung	Umluftventilator-Geschwindigkeit erhöhen; auf blockierte Zuluftkanäle prüfen; Rückluftklappen verifizieren, dass sie offen sind
Oberflächenblasen oder Perforationen	Feuchtigkeit oder eingeschlossene Gase im Werkstück	Vorheizzeit im Ofen verlängern; Ofentrocknung reduzieren; überprüfen, ob die Vorbehandlung (Phosphat/Zink-Vorbehandlung) abgeschlossen ist
Haftungsfehler (Beschichtung blättert ab)	Schlechte Vorbehandlung oder kalte Stelle	Vorbehandlungsprozess überprüfen (Phosphat ist kritisch); Vorheizzeit erhöhen; mit einer Wärmebildkamera nach kalten Zonen suchen
Orangenhaut-Textur	Pulverflussproblem oder Ofenabsenkung	Aushärtungstemperatur um 10°C erhöhen, um Fließfähigkeit zu verbessern; sicherstellen, dass die Heizung im gesamten Raum gleichmäßig ist

Wartung & Langzeitbeständigkeit

Monatliche Kontrollen:

• Außentemperatur der Oberfläche prüfen (mit einem Infrarot-Thermometer). Jede Zone >15°C heißer als die Nachbarzonen zeigt auf Isolationsverschlechterung oder Luftumgehung hin.
• Türdichtungen auf Risse oder Hitzeschäden prüfen. Bei Beschädigung austauschen.
• Thermostat-Setpunkt überprüfen, ob er abgewichen ist. Mit einem kalibrierten Thermometer gegenprüfen.
• Auf ungewöhnliche Lüftergeräusche oder Vibrationen hören. Lüfterlager alle 3–5 Jahre wechseln.

Vierteljährliche Kontrollen:

• Innenraum auf Pulveransammlungen oder Staubablagerungen prüfen. Ablagerungen mit Druckluft oder einer festen Bürste entfernen (keine aggressiven Staubsauger verwenden, da diese die Isolierung stören können).
• Heizelemente auf Durchgang prüfen (elektrischer Widerstand sollte sich nicht um mehr als 10% vom Ausgangswert unterscheiden).
• Alle Befestigungen überprüfen und nachziehen, falls sie sich gelockert haben.

Jährliche Wartung:

• Thermostatsensor entfernen und inspizieren. Staub- oder Pulverschmutzungen reinigen. Bei Abweichungen neu kalibrieren.
• Luftkanäle auf Lecks oder Trennungen prüfen. Bei Bedarf mit Alu-Klebeband neu abdichten.
• Messung der tatsächlichen Luftgeschwindigkeit im Innenraum der Kammer. Vergleich mit der Konstruktionsgrundlage. Ein Abfall um 20% weist auf Ventilatorverschleiß oder Kanaldurchflussblockade hin.
• Dokumentieren Sie alle Wartungs- und Temperaturprotokolle für zukünftige Referenz.

Erwartete Lebensdauer:

• Elektrische Elemente: 5–10 Jahre (länger bei leichter Nutzung)
• Gasbrenner: 3–7 Jahre (abhängiger von Verbrennungsqualität und Brennstoffart)
• Isolierung: 10–15 Jahre (abhängig von thermischer Zyklenhäufigkeit und Umwelteinflüssen)
• Rahmen und Struktur: 15–25 Jahre bei ordnungsgemäßer Wartung

Wenn die Betriebsstunden 50.000 überschreiten (ungefähr 10 Jahre bei 50 Stunden/Woche), planen Sie eine vollständige Überholung oder den Austausch.

Vergleichstabelle: Elektrische vs. Gasheizung

Faktor	Elektrisch	Gas
Anschaffungskosten	$1.200–$3.500 (klein)	$2.500–$5.000 (klein)
Betriebskosten (pro kWh Äquivalent)	Höher (~$0,12–$0,15/kWh)	Niedriger (~$0,08–$0,10/kWh)
Aufwärmzeit	30–40 Min. (Kaltstart)	15–20 Min. (Kaltstart)
Temperaturstabilität	Ausgezeichnet (±5°C)	Gut (±10°C, wenn Brenner abgestimmt)
Wartung	Minimal (jährliche Inspektion)	Mäßig (Brennerdienst, Gasleitungsprüfung)
Sicherheitskomplexität	Niedrig	Höher (Verbrennungsgefahren, Gassicherheitsmaßnahmen)
Am besten geeignet für	Auftragsfertigung, häufige Farbwechsel, geringer Durchsatz	Hochvolumige kontinuierliche Produktion
Umweltbelastung	Geringe Emissionen (abhängig von der Stromquelle)	Direkte CO₂-Emissionen

Auswahl der richtigen Ofenkonfiguration für Ihre Produktion

Bei der Planung oder dem Kauf eines Pulverbeschichtungsofens priorisieren Sie diese Faktoren in der Reihenfolge:

1. Verweilzeit zuerst
Berechnen Sie die minimale Ofenlänge, die erforderlich ist, um die benötigte Aushärtezeit bei Ihrer Produktionsgeschwindigkeit zu erreichen. Unteraushärtung lohnt sich keinen Kostenersparnis.

2. Temperaturgleichmäßigkeit zweitens
Investieren Sie in eine gute Umlaufgestaltung und Isolierung. Eine Verbesserung des Kanaldesigns um $500 beseitigt deutlich mehr Qualitätsprobleme als ein späteres Upgrade der Ausrüstung um $5.000.

3. Heizmethode drittens
Wählen Sie die Heizart basierend auf Ihrem Produktionsvolumen und den verfügbaren Versorgungsanschlüssen. Gas ist bei hohen Volumina günstiger im Betrieb; elektrisch ist zuverlässiger und flexibler für kleinere Betriebe.

4. Steuerungssystem viertens
Investieren Sie in doppelte Temperatursensoren, einen hochwertigen Thermostat und Datenprotokollierung. Diese kosten typischerweise $500–$1.500, verhindern jedoch teure Qualitätsfehler.

5. Wartungszugang zuletzt
Stellen Sie sicher, dass der Ofen für einfache Inspektion und Reinigung ausgelegt ist. Schlechte Zugänglichkeit führt zu vernachlässigter Wartung und vorzeitigem Ausfall.

Fazit

Der Bau oder die Auswahl eines Pulverbeschichtungsofens erfordert das Verständnis der vier Kernsysteme: die isolierte Kammer, das Heizelement, das Luftzirkulationsnetzwerk und die Temperaturregelung. Eine Unterdimensionierung dieser Komponenten führt zu chronischen Qualitäts- oder Effizienzproblemen, die teuer zu beheben sind.

Aus unserer Erfahrung in der Zusammenarbeit mit Schreinerbetrieben, Möbelherstellern und Aluminiumextrudern sind die häufigsten Fehler:

• Öfen, die für die erforderliche Verweilzeit zu kurz sind
• Unzureichende Luftzirkulation (schlechte Durchmischung, Stratifikation)
• Zu große oder zu kleine Heizelemente (führt zu Temperaturschwankungen)
• Schlechte Abdichtung und Isolierung (hoher Energieverlust)

Wir empfehlen:

• Für eine längere Verweilzeit von 20–30 Minuten dimensionieren als die Pulverspezifikationen erfordern, um thermische Spielräume und zukünftige Flexibilität zu gewährleisten.
• Doppelte Temperatursensoren installieren: einen für die Steuerung, einen für die Sicherheit. Dies erkennt Probleme, bevor sie die Produktqualität beeinträchtigen.
• Priorisieren Sie das Luftzirkulationsdesign über die reine Heizleistung. Ein gut durchmischter Ofen bei 150°C übertrifft einen schlecht durchmischten Ofen bei 220°C.
• Planen Sie Wartungszugang bereits in der Entwurfsphase ein. Einschließlich Reinigungsöffnungen, abnehmbarer Deckenplatten und externer Komponentenmontage.
• Dokumentieren Sie die Grundleistung (Temperaturprofil, Energieverbrauch, Aushärtungsergebnisse) im ersten Betriebsmonat. Nutzen Sie dies als Referenz zur Erkennung zukünftiger Verschlechterungen.

Egal, ob Sie einen maßgeschneiderten Ofen bauen oder kommerzielle Geräte bewerten, diese Prinzipien werden Sie zu einem zuverlässigen System führen, das über Jahre hinweg eine gleichbleibende Beschichtungsqualität liefert.

Wenn Sie eine planen Vollständige Pulverbeschichtungsanlage—einschließlich Vorbehandlung, Sprühkabine, Härteofen und Rückgewinnungssysteme—wir sind hier, um zu helfen. Wir haben Hunderte von Fertigungsanlagen in den Bereichen Schränke, Möbel und Metallkomponenten unterstützt, um integrierte Lösungen zu entwickeln, die auf ihre Produkte und Produktionsanforderungen zugeschnitten sind.

Kontaktieren Sie uns noch heute um Ihre Anforderungen an das Pulverbeschichtungssystem zu besprechen. Wir bieten detaillierte Systembewertungen, maßgeschneiderte Geräteentwicklung sowie vollständige Installations- und Schulungsunterstützung, um sicherzustellen, dass Ihre Linie ab dem ersten Tag optimal arbeitet.

WhatsApp: +8618064668879
E-Mail: ketumachinery@gmail.com
